PowerShot 209 - Cables de Extensión; Operación

Cables de Extensión
Sólo deben utilizarse cables de
extensión revestidos y recomendamos
que sean los incluidos en la lista de los
Underwriters Laboratories (UL). Un cable
de extensión debe tener un tamaño de
alambre adecuado (AWG o American
Wire Gauge) por razones de seguridad y
para prevenir pérdidas en el funciona-
miento. Mientras más pequeño sea el
calibre del alambre, mayor es la capaci-
dad del cable; es decir, el calibre 16 tiene
más capacidad que el calibre 18. Cuando
utilice más de un cable de extensión para
obtener la longitud total requerida,
asegúrese de que cada extensión tenga
individualmente por lo menos el tamaño
mínimo del cable.
Para determinar el tamaño mínimo
requerido, consulte la tabla siguiente:
Antes de utilizar un cable de
extensión, inspecciónelo para ver si tiene
alambres sueltos o sin revestimiento,
aislamiento dañado o conexiones
defectuosas. Efectúe las reparaciones
necesarias y reemplace el cable si es
necesario.
Operación
Instale el soporte de alambre,
separándole las patas e insertando los
extremos del alambre dentro de los
orificios que están en los lados de la
pistola.
Entre una aplicación y otra, utilice el
soporte de la unidad para mantenerla en
posición vertical y con buena ventilación.
Para usarla, simplemente gire el soporte
hacia adelante. Vea la figura 3.
NOTA: Recomendamos colocar un
pedazo de material de desperdicio
debajo de la boquilla para prevenir que
se dañe la superficie sobre la que
descansa la pistola.
Inserte la barra de adhesivo de
fundido en caliente en el tubo de entrada
de la cámara de fusión desde la parte
posterior de la pistola, como se muestra

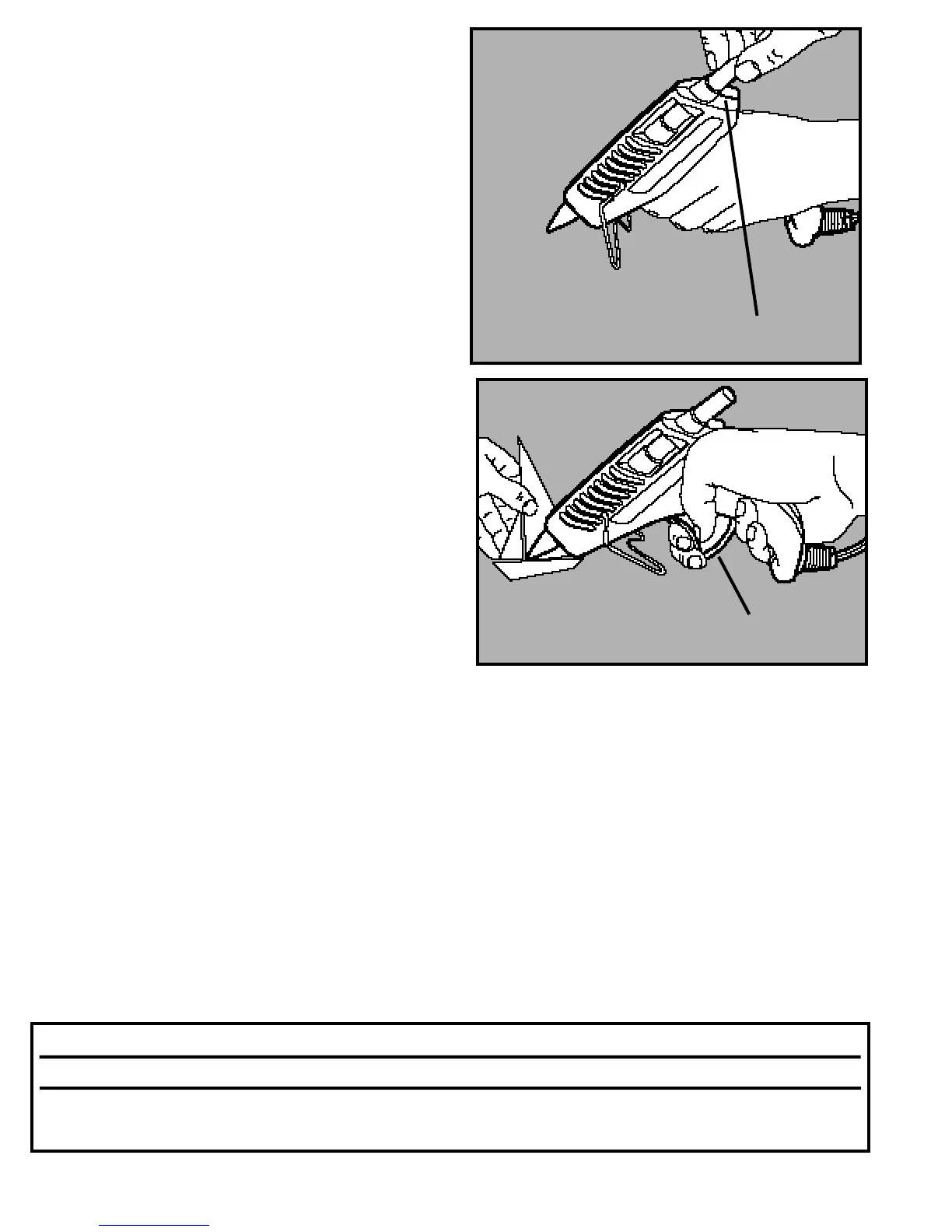

Fig. 1
Adhesivo en barra
Fig. 2
Gatillo
TABLA DE CALIBRES MINIMOS DE ALAMBRES (AWG) PARA CABLES DEL EXTENSION
PLACA DE DATOS LONGITUD TOTAL DE CABLE DE EXTENSION EN PIES
POTENCIA-WATTS 25 50 75 100 125 150 175 200
0-120 18 18 16 16 14 14 12 12
