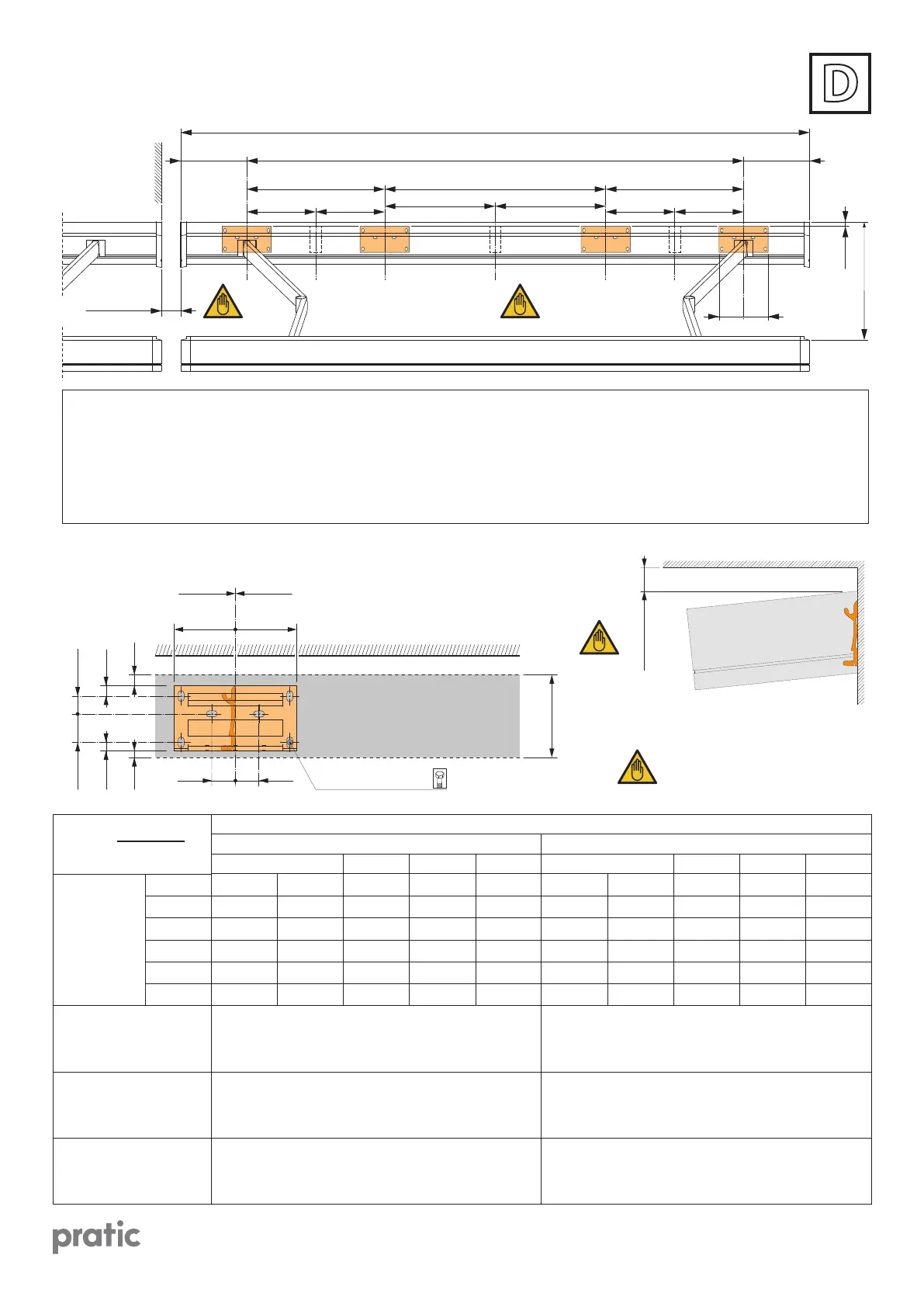

PAG. 17 T-Hide - Istruzioni d’installazione Rev. 11/18
Ø MAX 12mm
Dimensioni di ingombro in mm
Overall dimension in mm
Dimensions d'encombrement en mm
Außenabmessungen in mm
[ ] Altre possibili posizioni per l’aggiunta di stae a parete aggiuntive (da richiedere), in corrispondenza della posizione dei distanziali.
Non installabili in prossimità dell’adduzione elettrica (vedere fase F).
[ ] Other possible positions to add additional wall brackets (on request), Corresponding to the spacers position.
They cannot be installed near the power supply (see phase F).
[ ] D'autres positions possibles pour l'ajout de supports au mur additionnels (sur demande), En correspondance de la position des entretoises.
Il ne peut pas être installé en proximité d’ adduction électrique (voir phase F).
[ ] Andere mögliche Positionen zur Ergänzung der zusätzlichen Wandbügel (zu erfordern), auf der Höhe von der Position der Abstandshalter.
In der Nähe der Stromversorgung nicht einbaubar (siehe Phase F).
^
^
^
^
^ ^ ^
L
Ib2 Ib2
=
= =
= ==
Ib3
Ib1D D
23
P
= =
≥50mm
2314
17,9
22
37,560,5
174,9
130 130
D Ib1
50 50
≥50mm
Muro
Wall
Mur
Wand
INGOMBRO A PARETE DELLA TENDA
AWNING WALL SIZE
ENCOMBREMENT AU MUR DU STORE
MARKISE WAND AUSMASSE
D
Installazione a muro (2 bracci - 4 supporti) Wall installation (2 arms - 4 supports)
Installation au mur (2 Bras - 4 Supports) Wand Installation (2 Gelenkarme - 4 Lager)
D = (L - Ib1)
2
LARGHEZZA / WIDTH / LARGEUR / BREITE
5500 6000
L min ÷ MAX Ib1 Ib2 Ib3 L min ÷ MAX Ib1 Ib2 Ib3
PRFONTIDÀ
DEPTH
AVANCÉE
TIEFE
1500 5401 5500 4650 1550 1550 5501 6000 5150 1717 1716
2000 5401 5500 4650 1550 1550 5501 6000 5150 1717 1716
2500 5401 5500 4650 1550 1550 5501 6000 5150 1717 1716
3000 5401 5500 4650 1550 1550 5501 6000 5150 1717 1716
3500 5401 5500 4650 1550 1550 5501 6000 5150 1717 1716
4000 5401 5500 4650 1550 1550 5501 6000 5150 1717 1716
N° Bracci
Arms
Bras
Gelenkarme
2 2
N° Supporti
Supports
Supports
Lager
4 4
N° Distanziali
Spacers
Entretoises
Abstandhalter
3 3
