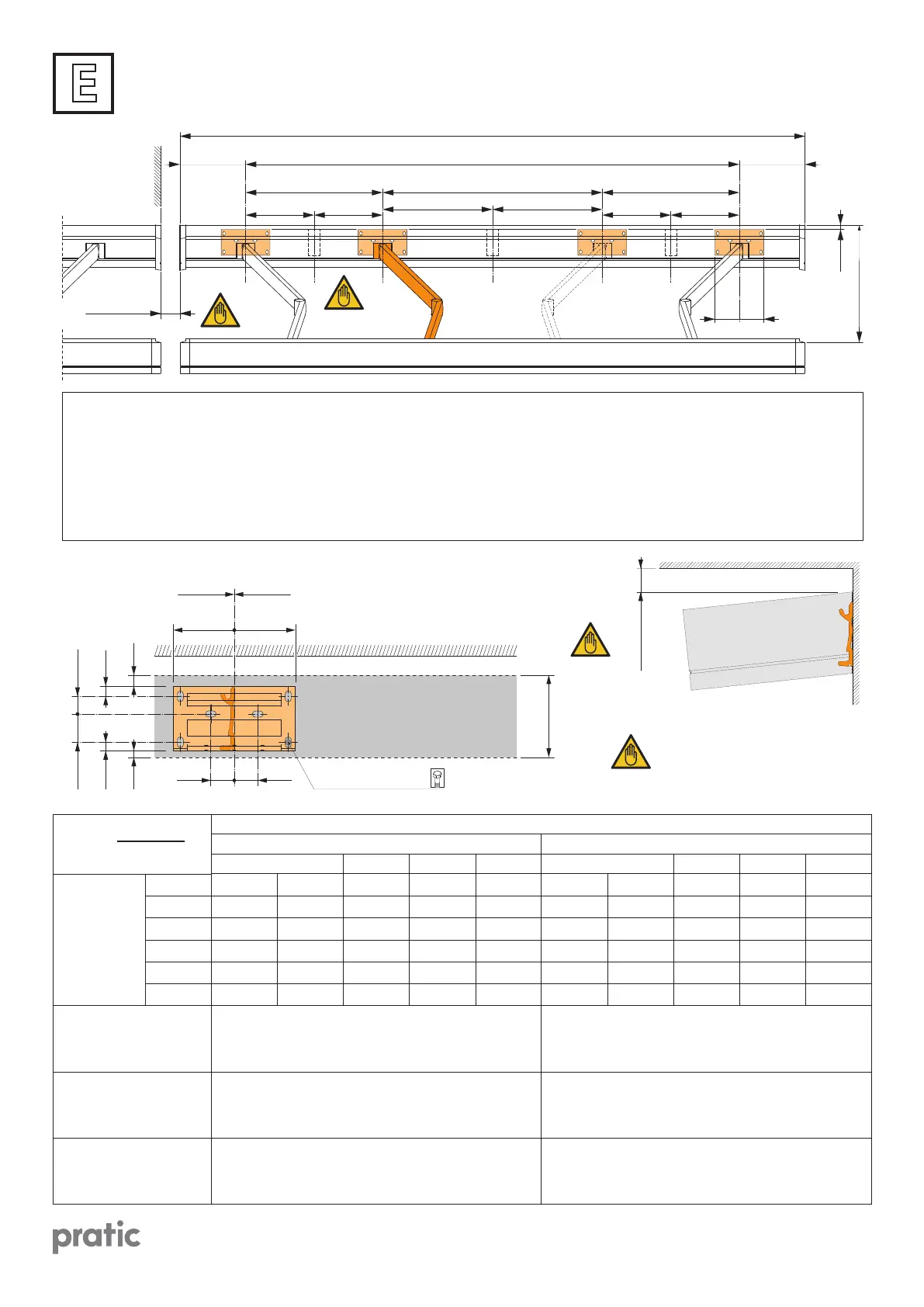

pratic T-Project T-Hide - Wall Installation: 3 Arms

PAG. 18 T-Hide - Istruzioni d’installazione Rev. 11/18
Ø MAX 12mm
Dimensioni di ingombro in mm
Overall dimension in mm
Dimensions d'encombrement en mm
Außenabmessungen in mm
[ ] Altre possibili posizioni per l’aggiunta di stae a parete aggiuntive (da richiedere), in corrispondenza della posizione dei distanziali.
Non installabili in prossimità dell’adduzione elettrica (vedere fase F). [ ] Il braccio intermedio potrebbe essere stato installato destro o sinistro.
[ ] Other possible positions to add additional wall brackets (on request), Corresponding to the spacers position.
They cannot be installed near the power supply (see phase F). [ ] The intermediate arm could have been installed on the right or left side.
[ ] D'autres positions possibles pour l'ajout de supports au mur additionnels (sur demande), En correspondance de la position des entretoises.
Il ne peut pas être installé en proximité d’ adduction électrique (voir phase F). [ ] Le bras intermediaire aurait pu etre installè comme droite ou gauche.
[ ] Andere mögliche Positionen zur Ergänzung der zusätzlichen Wandbügel (zu erfordern), auf der Höhe von der Position der Abstandshalter.
In der Nähe der Stromversorgung nicht einbaubar (siehe Phase F). [ ] Der mittlere Arm könnte auf der rechtsseitigen oder auf der linksseitigen
Seite installiert worden sein.
**
**
**
**
^
^
^
^
**^ ^ ** ^
L
Ib2 Ib2
=
= =
= ==
Ib3
Ib1
D D
23
P
= =
≥50mm
2314
17,9
22
37,560,5
174,9
130 130
D Ib1
50 50
≥50mm
Muro
Wall
Mur
Wand
INGOMBRO A PARETE DELLA TENDA
AWNING WALL SIZE
ENCOMBREMENT AU MUR DU STORE
MARKISE WAND AUSMASSE
E
Installazione a muro (3 bracci**) Wall installation (3 arms**)
Installation au mur (3 Bras**) Wand Installation (3 Gelenkarme**)
D = (L - Ib1)
2
LARGHEZZA / WIDTH / LARGEUR / BREITE
6500 7000
L min ÷ MAX Ib1 Ib2 Ib3 L min ÷ MAX Ib1 Ib2 Ib3
PRFONTIDÀ
DEPTH
AVANCÉE
TIEFE
1500 6001 6500 5600 1950 1700 6501 7000 6000 2350 1300
2000 6001 6500 5600 1950 1700 6501 7000 6000 2350 1300
2500 6001 6500 5600 1950 1700 6501 7000 6000 2350 1300
3000 6001 6500 5600 1950 1700 6501 7000 6000 2350 1300
3500 6001 6500 5600 1950 1700 6501 7000 6000 2350 1300
4000 6650 7000 6350 2200 1950
N° Bracci
Arms
Bras
Gelenkarme
3 3
N° Supporti
Supports
Supports
Lager
4 4
N° Distanziali
Spacers
Entretoises
Abstandhalter
3 3
