pratic T-Project T-Hide - Wall Mounting Adjustments and Power; Compensation Shims; Electrical Power Setup

PAG. 19 T-Hide - Istruzioni d’installazione Rev. 11/18

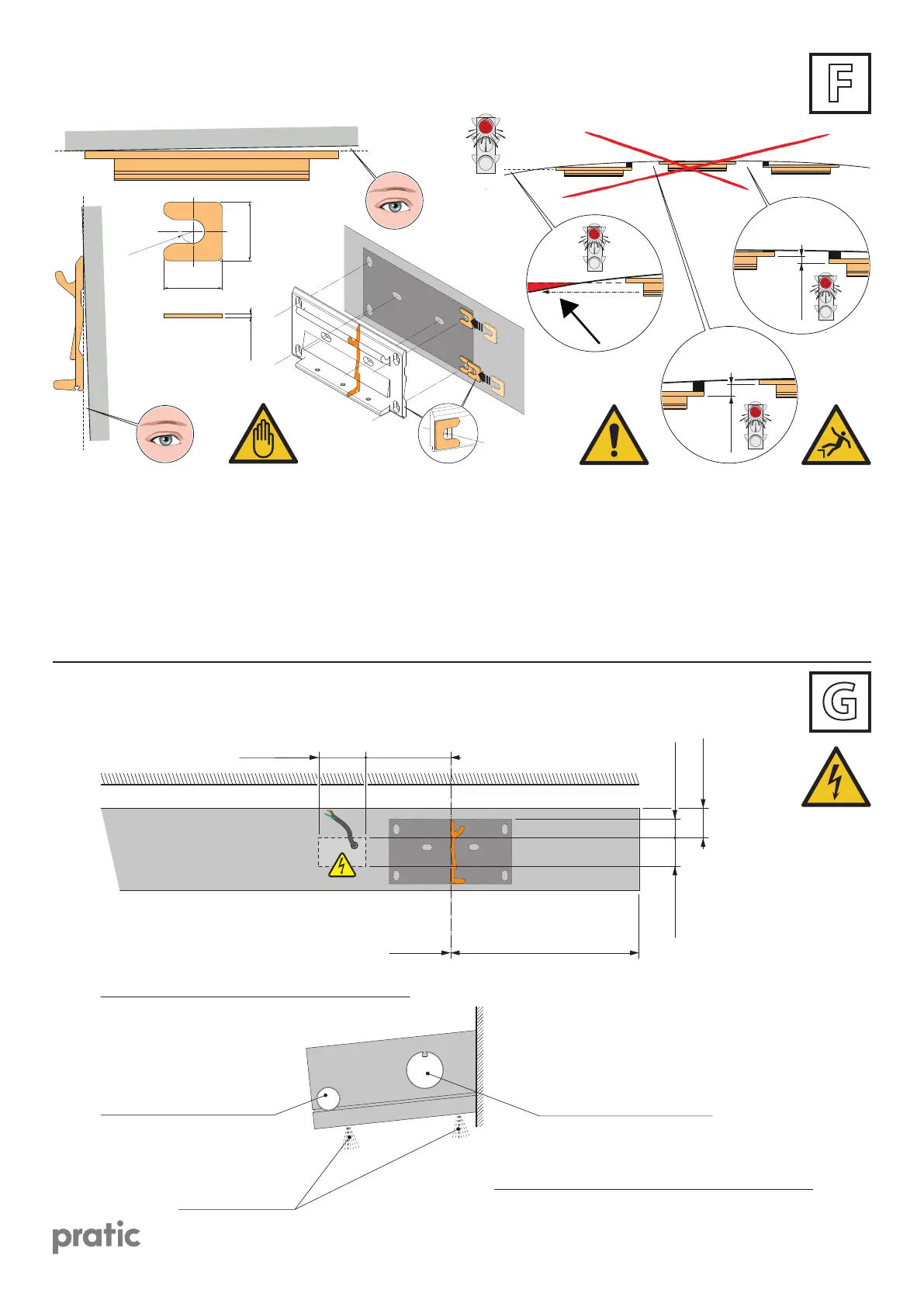

ATTENZIONE: compensare eventuali irregolarità e fuori squadro delle pareti con degli spessori per evitare defor-
mazioni della struttura che potrebbero comprometterne il corretto ancoraggio.
WARNING: compensate with spacers for any unevenness and out of squareness of the walls to prevent deforma-
tion of the structure that could compromise the correct anchoring.
ATTENTION: compenser les irrégularités et les hors d’équerre éventuels des parois avec des cales d’épaisseur pour
empêcher les déformations de la structure susceptibles de compromettre le correct ancrage.
ACHTUNG: mögliche Unregelmäßigkeiten und Abweichungen von der Rechtwinkligkeit der Wände mit Keile glei-
cstellen, um die Verformung der Struktur, die korrekte Anker beeinträchtigen könnte, zu vermeiden.
2mm
30mm
30mm
6mm
> 0
> 0
Solo versione destra
Right-hand version only
Uniquement version droite
Nur Rechtsausführung
INGOMBRO A PARETE DELLA TENDA
AWNING WALL SIZE
ENCOMBREMENT AU MUR DU STORE
MARKISE WAND AUSMASSE
Ib1 D
100mm 180mm
63mm
40mm60mm
Sunea IO:
25/17 (170W)
35/17 (240W)
55/17 (290W)
Assorbimento - Consumption - Absorption - Energieverbrauch
Alimentazione - Power supply - Alimentation - Stromversorgung
230V~ 50Hz
Motore tenda
Awning motor
Store moteur
Markise Motor
Sunilus IO:
10/17 (120W)
Motore volant
Valance motor
Volant moteur
Volant Motor
LED con luce bianca
White LEDs
LED à lumière blanche
LEDs mit weißem Licht
9,6 W/m
F
Spessori di compensazione Compensation shims
Épaisseurs de compensation Ausgleich dicke
G
Predisposizione elettrica Power supply set up
Préparation électrique Elektrische Vorbereitung
