PAG. 20 T-Hide - Istruzioni d’installazione Rev. 11/18

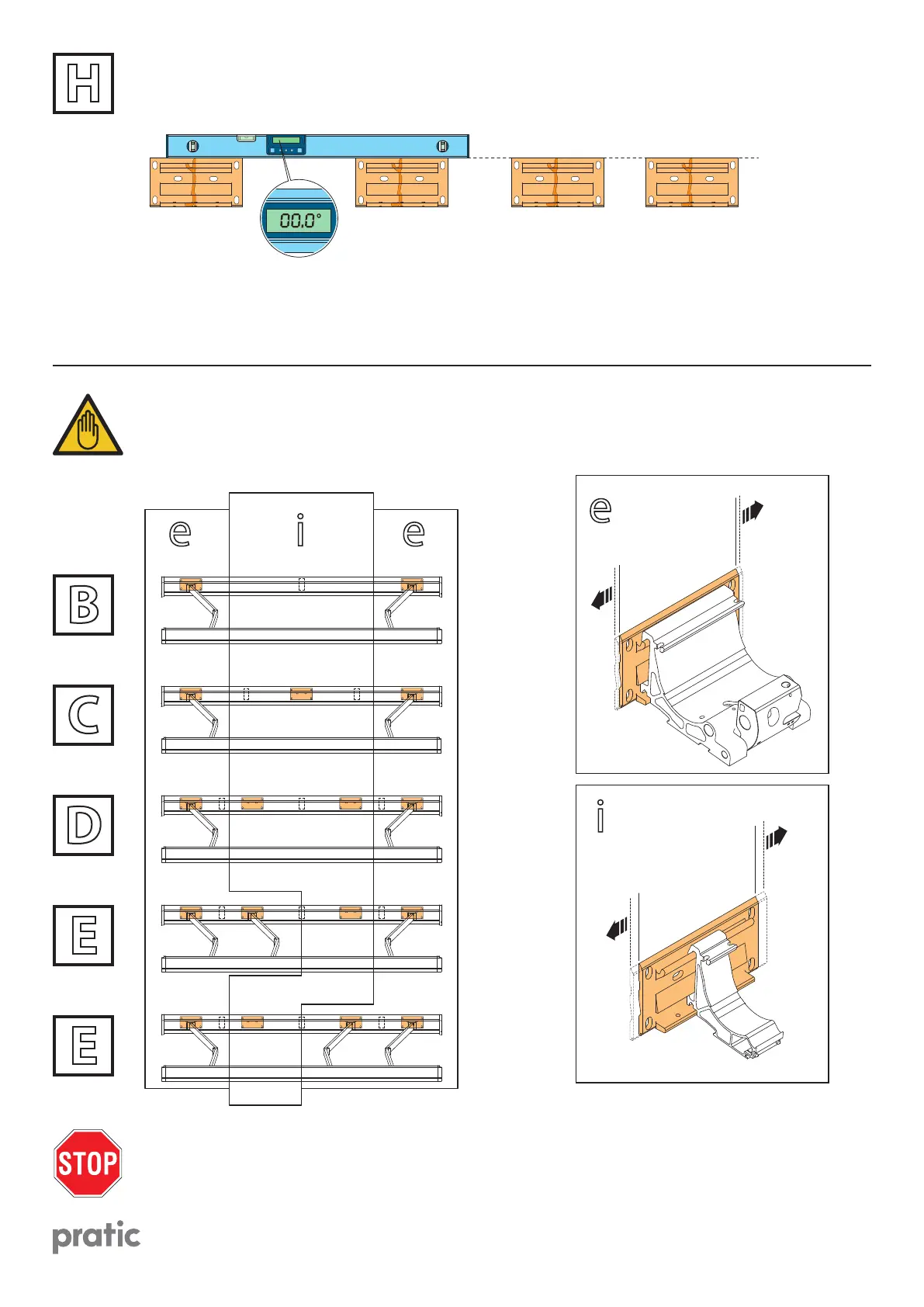

Sistema di aggancio Coupling system
Système d’accrochage Befestigungsystem
H
B
C
E
E
D
± 2cm
± 1cm
Per Il corretto posizionamento delle stae è possibile utilizzare anche la dima di installazione allegata.
For proper brackets placement also use the attached installation template.
Pour positionner correctement les brides, vous pouvez aussi utiliser la silhouette d’installation annexe.
Für die richtige Bügel Positionierung können Sie auch die beilegende Montageschablone verwenden.
Possibile variazione di posizione delle stae a parete rispetto alla posizione standard.
Possible change of the wall xing brackets standard position.
Possible variation de position des brides de support mural par rapport à ce standard.
Mögliche Veränderung der Position der Wandbügel im Vergleich zur Standardposition.
Non sono possibili spostamenti delle stae a parete diversi da quelli sopra indicati.
Any displacement of the wall xing brackets other than the above mentioned cannot be done.
Tout déplacement des brides de support mural autre que ceux ci-dessus ne sont pas possible.
Andere als die oben angegebenen Verstellungen der Wandbügel sind nicht möglich.
