Praxair SELECT-400 - Page 60

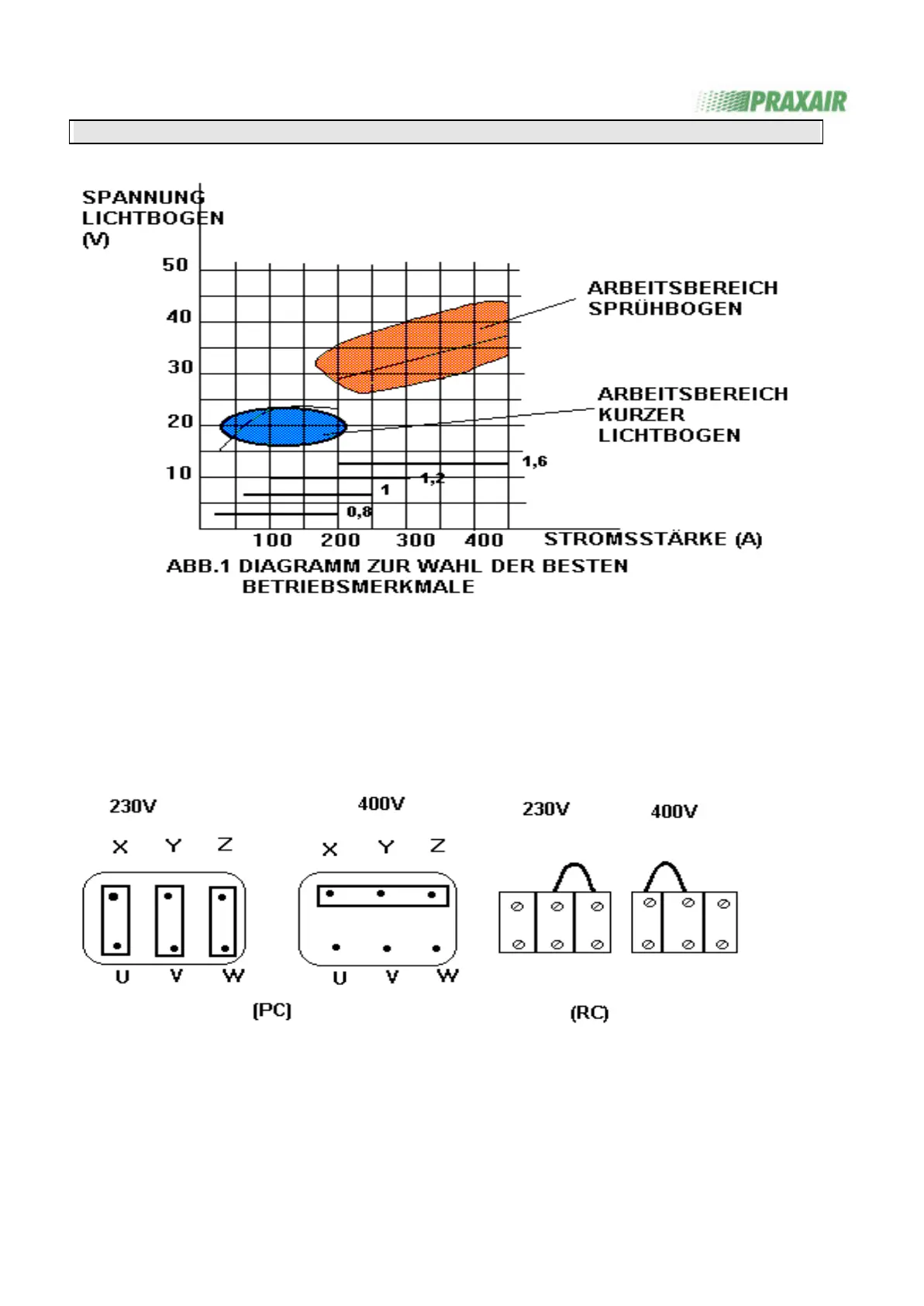

DIAGRAMME UND SPANNUNGSWECHSEL
SPANNUNGSWECHSEL
Das SELECT-400/600 Gerät wird fabrikseitig an 400 V angeschlossen. Um eine Änderung der Spannung auf 230 V
vorzunehmen, müssen die Brücken auf der Anschlussplatte (PC) und auf der Anschlussleiste (RC) gemäß nachfolgendem
Schema geändert werden:
