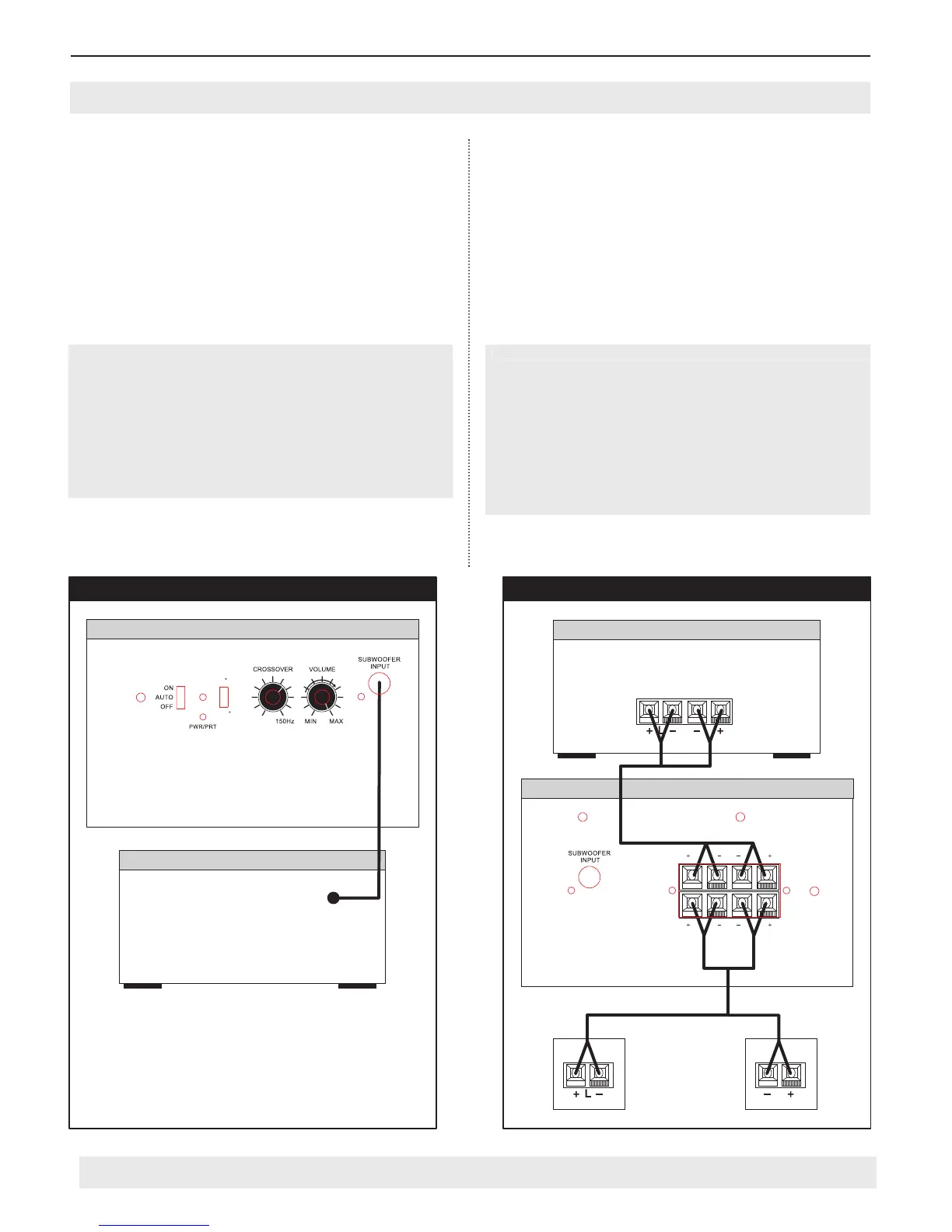

STEP 2 / ÉTAPE 2 - Connecting The Subwoofer / Reliez le caisson sous-grave
Line Level Connection
(also knows as "Low-Level in")
Connect the audio/video receiver or processor’s subwoofer output, to
the Precision Acoustic Subwoofer’s line level input. (Optionally, you
may connect your Left/Right speakers as shown below.)
(Figure 2)
Speaker Level Connection
(also knows as "High-Level")
Connect the audio/video receiver’s Left/Right main channel outputs to
the Precision Acoustic L/R Speaker Level Inputs.Make sure to connect
"+" (Red) to "+" (Red), and "-" ( Black) to "-" (Black). (Optionally, you
may connect your Left/Right speakers as shown below.)
(Figure 3)
Raccordement avec l’entrée de bas niveau (RCA)
(" Low level in ")
Reliez la sortie RCA du caisson sous-grave du récepteur ou le
processeur audio/vidéo, à l'entrée de bas niveau du caisson.
(Figure 2)
Raccordement avec l’entrée de niveau haut-parleur
("High-Level")
Reliez les sorties principales droite/gauche du récepteur audio/vidéo
aux entrées de niveau haut-parleur (Spkr-in) droit/gauche. Assurez-
vous de bien relier la borne " + " (rouge) à " + " (rouge), et la borne " -
" (noir) à " - " (noir).
(Figure 3)
S
UBWOOFER / SOUS-GRAVE
SUBWOOFER OUT
RECEIVER / AMPLIFIER - RÉCEPTEUR / PROCESSEUR
LINE LEVEL CONNECTION / RACCORDEMENT AVEC L’ENTRÉE DE BAS NIVEAU (RCA)
SUBWOOFER / SOUS-GRAVE
LEFT SPEAKER RIGHT SPEAKER
R
MAIN SPEAKER OUTPUT
R
RECEIVER / AMPLIFIER - RÉCEPTEUR / PROCESSEUR
SPEAKER LEVEL CONNECTION / RACCORDEMENT AVEC L’ENTRÉE DE NIVEAU HAUT-PARLEUR
4
5Hz
PHASE
0
180
FROM AMPLIFIER
TO SPEAKERS
R
R
L
L
W
hen using small satellite speakers, connecting the Precision
A
coustics subwoofer with the Speaker Level inputs and then connect-
ing L/R satellites to the "Speaker out" will automatically limit the low
frequency sent to the small speakers with the high-pass filter built into
the Pecision Acoustics subwoofer. This is helpful to small speakers, in
t
hat they will then not be required to reproduce frequencies that may
be beyond their operating range.
HIGH-LEVEL CONNECTION TIP
You may now plug your subwoofer’s power cord to the A/C wall outlet.
You are now ready to use your new Precision Acoustics subwoofer.
Vous pouvez maintenant brancher le cordon AC du caisson à la prise
murale.Vous êtes maintenant prêt à utiliser votre nouveau caisson
sous-grave.
Figure 2. Figure 3.
OR
OU
S
i vous utilisez des petits haut-parleurs satellites, vous pouvez relier le
sous grave avec l’entrée de niveau haut-parleur, et puis relier les
satellites de gauche/droit à la sortie de niveau haut-parleur. Ceci a
p
our effet de limiter automatiquement les basses fréquences envoyées
aux petits satellites avec le filtre passe-haut intégré du caisson. Dans
ce cas, les haut-parleurs satellites ne seront pas alors exigés de re-
p
roduire des fréquences qui peuvent être au-delà de leur plage de
fonctionnement.
CONSEIL PRATIQUE POUR LE RACCORDEMENT AVEC
NIVEAU HAUT-PARLEUR
OR/OU
