10. Czyszczenie i podstawowa konserwacja
Część A: Układ hamulcowy
Do regulacji naprężenia
linki użyj nakrętki
blokującej linkę
Wyreguluj nakrętkę
regulacji dźwigni
hamulca, aby dokładnie
ustawić główną
okładzinę hamulcową.
Nakrętka blokująca linkę
*Pokrętło regulacji
głównej okładziny
hamulcowej
*Pokrętło (śruba)
regulacji dodatkowej
okładziny
0,2mm ~
MAX.0,3mm
Główna
okładzina hamulcowa
Tarcza hamulcowa
Okładzina hamulcowa
Regularna konserwacja zwiększa bezpieczeństwo
hulajnogi. Przed rozpoczęciem konserwacji
hulajnogi wyłącz zasilanie. Postępuj zgodnie z
instrukcjami w tym rozdziale, aby skontrolować,
wyczyścić, wyregulować lub wymienić elementy
tam, gdzie to konieczne.
* Zacisk hamulcowy może być inny w różnych
modelach. Metoda regulacji jest taka sama.
Niebezpieczeństwo: Regulację układu
hamulcowego przeprowadzasz na własne
ryzyko. W razie wątpliwości lub jeśli regulacja się
nie uda, skontaktuj się z lokalnym sprzedawcą.
Okładziny hamulcowe to elementy eksploatacyjne,
które się zużywają. Wymień je, gdy będzie to
konieczne. Zaleca się, aby wymieniać okładziny
hamulcowe co najmniej dwa razy do roku. Przed
każdą jazdą skontroluj układ hamulcowy. Nie używaj
żadnego środka smarnego w sprayu lub płynie, aby
smarować układ hamulcowy. Może to spowodować
jego awarię. Gdy usłyszysz nietypowe dźwięki,
skontroluj ich przyczynę i niezwłocznie usuń problem.

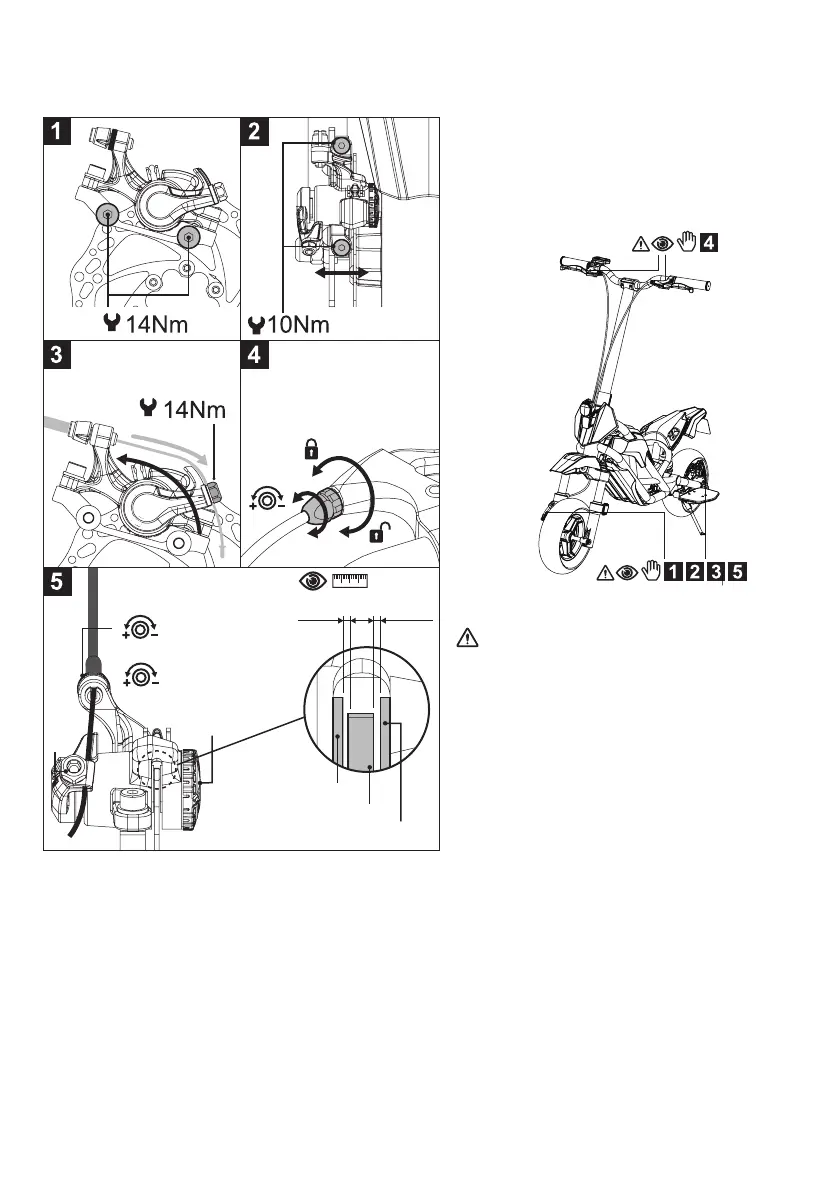

• Krok 1: Dokręć śrubę adaptera na Rysunku 1.
• Krok 2: Odkręć śrubę zacisku, aby ustawić pozycję, wyśrodkuj zacisk i ustaw go równolegle względem tarczy
hamulcowej, następnie dokręć śruby na Rysunku 2.
• Krok 3: Wyreguluj naprężenie linki za pomocą nakrętki blokady linki, aby odległość między okładziną hamulcową a
tarczą hamulcową była wystarczająca do wykonania precyzyjnego ustawienia, patrz Rysunek 3.
• Krok 4: Dostosuj odstęp między główną okładziną hamulcową a tarczą hamulcową za pomocą nakrętki regulacyjnej
okładziny hamulcowej, jak na Rysunku 5.
• Krok 5: Dostosuj odstęp między dodatkową okładziną hamulcową a tarczą hamulcową za pomocą nakrętki/śruby
regulacyjnej dodatkowej okładziny hamulcowej, jak na Rysunku 5.
• Krok 6: Odstęp między tarczą hamulcową a okładziną hamulcową ustaw na 0,2 mm, jak pokazano na Rysunku 5.
• Krok 7: Precyzyjnie dostosuj skok hamulca za pomocą nakrętki regulacyjnej na dźwigni hamulca, jak pokazano na
Rysunku 4.
• Krok 8: W razie potrzeby, przy użyciu opisanej powyżej metody wyreguluj zarówno przedni, jak i tylny układ hamulcowy.
