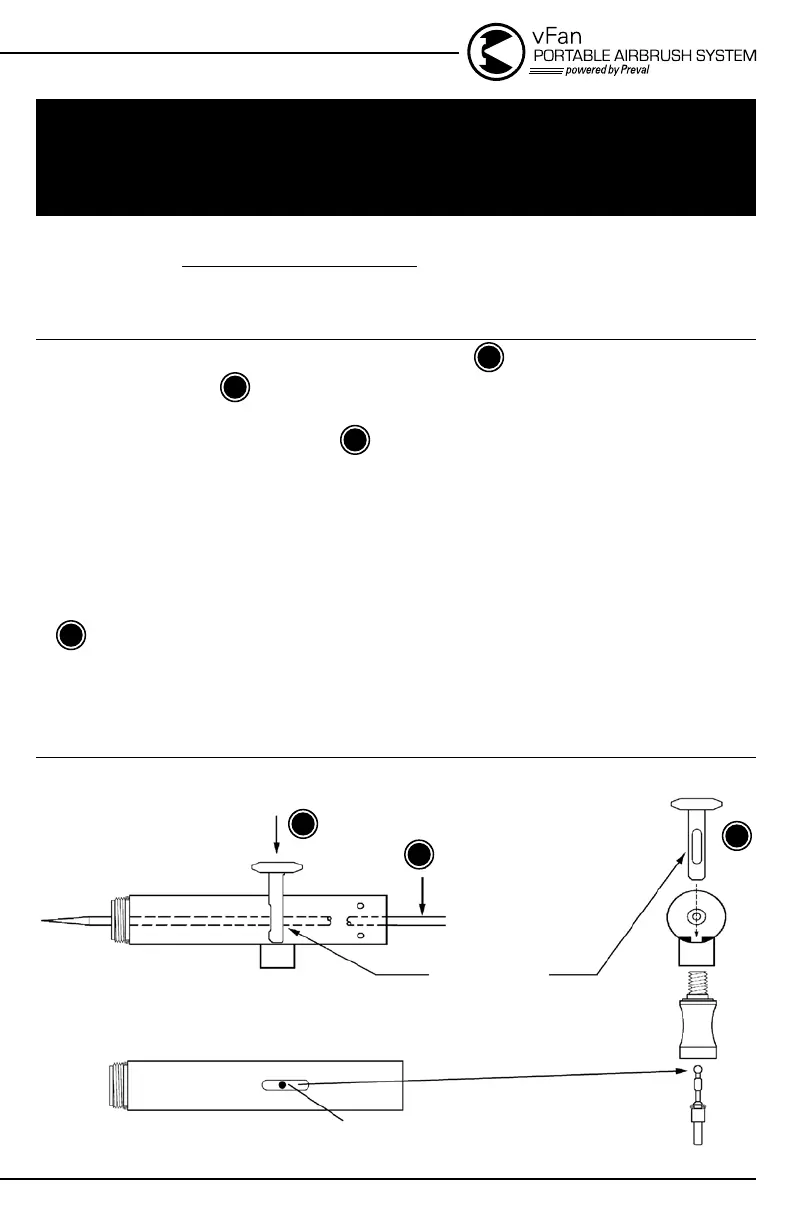

DESINSTALACIÓN Y REINSTALACIÓN DE LA AGUJA
Y DEL MANGO (Ilustración A):
1. Desenrosque el mango y afloje la contratuerca girándola a la izquierda.
Presione el gatillo y manténgalo PRESIONADO mientras retira o instala la
aguja. Esto asegura que la aguja se moverá libremente a través del gatillo.
Retire cuidadosamente la aguja , girándola de ser necesario. NO la fuerce.
NO la doble.
2. Inspeccione el estado de la aguja. Si está doblada o deformada de cualquier
manera, reemplácela con una aguja nueva. Una aguja doblada puede dañar o
partir el inyector, causando burbujas o un patrón de pulverizado áspero. El
extremo agudo de la aguja se dobla con facilidad.
3. Mantenga el gatillo PRESIONADO e introduzca la aguja nueva en el balancín
. Presione levemente la aguja hacia adentro (girándola de ser necesario)
hasta que la aguja se detenga frente a la punta.
4. Libere el gatillo y apriete la contratuerca girándola a la derecha.
VISTA SUPERIOR
LA AGUJA DEBE
ATRAVESAR
ABERTURA PARA EL GATILLO #7 CON
LA BOLA VISIBLE SOBRE LA VÁLVULA
DE AIRE PARA EL ENSAMBLE #14
VISTA DEL EXTREMO
7
7
17
7
17
SISTEMA DE AERÓGRAFO PORTÁTIL vFAN
GuÍa De MantenIMIento
DIAGRAMA DEL AERÓGRAFO vFAN (ILUSTRACIÓN B)
11
8
VEA NUESTRO VIDEO — MANTENIMIENTO DEL vFAN: INSPECCIÓN DE
LA AGUJA EN tinyurl.com/vfan-needle
