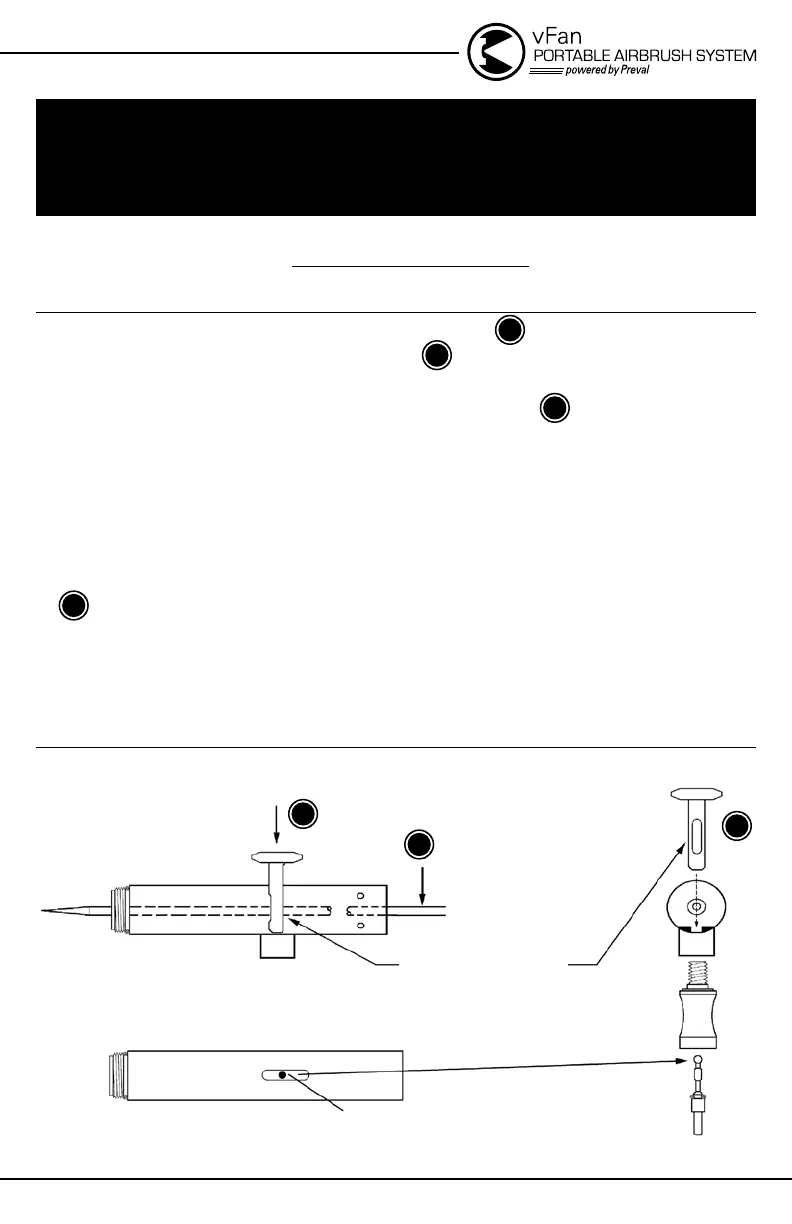

RETIRER/REMPLACER L’AIGUILLE ET LA POIGNÉE (Illustration A) :
1. Dévissez la poignée et desserrez le contre-écrou en tournant dans le
sens antihoraire. Appuyez sur la gâchette et tenez-la appuyée vers le BAS
tout en retirant ou insérant l’aiguille. Ceci assure le déplacement libre de
l’aiguille par la gâchette. Retirez délicatement l’aiguille , en la tournant si
nécessaire. NE la forcez PAS. NE la pliez PAS.
2. Inspectez l’état de l’aiguille. Si elle est pliée ou déformée de quelque façon
que ce soit, remplacez-la par une aiguille neuve. Une aiguille pliée peut
endommager ou séparer l’embout menant à des bulles ou à un motif de
pulvérisation irrégulière. Le bout tranchant de l’aiguille se courbe facilement.
3. Gardez la gâchette en position BAS, insérez l’aiguille neuve dans le culbuteur
. Poussez délicatement l’aiguille en la tournant si nécessaire, poussez
délicatement vers l’avant jusqu’à ce que l’aiguille s’arrête à l’avant de l’embout.
4. Relâchez la gâchette et resserrez le contre-écrou en tournant dans le sens
horaire.
VUE DE DESSUS
AIGUILLE TRAVERSANTE
OUVERTURE POUR LA GÂCHETTE
N° 7 MONTRANT LA BILLE SUR
LE DESSUS DE LA SOUPAPE D’AIR
POUR L’ASSEMBLAGE N° 14.
VUE EN BOUT
7
7
17
7
17
LE SYSTÈME D’AÉROGRAPHE PORTABLE vFAN
GuIDe D’entRetIen
DIAGRAMME DE L’AÉROGRAPHE vFAN (ILLUSTRATION B)
11
8
REGARDEZ NOTRE VIDÉO — ENTRETIEN DE vFAN :
INSPECTER L’AIGUILLE À tinyurl.com/vfan-needle
