Prisma JAGUAR - Motor and Driver Selection; Motor Electronic Data; Choosing the Jaguar Driver by Door Type

DRIVE “JAGUAR REPLACEMENT KIT”
C / 3
WITHOUT OUR CONSENT THE REPRODUCTION OR COMMUNICATION TO THIRD PARTIES IS PROHIBITED BY LAW
ANNEXE “A”
SUBJECT TO CHANGE WITHOUT NOTICE
Descriptionandeldofapplication

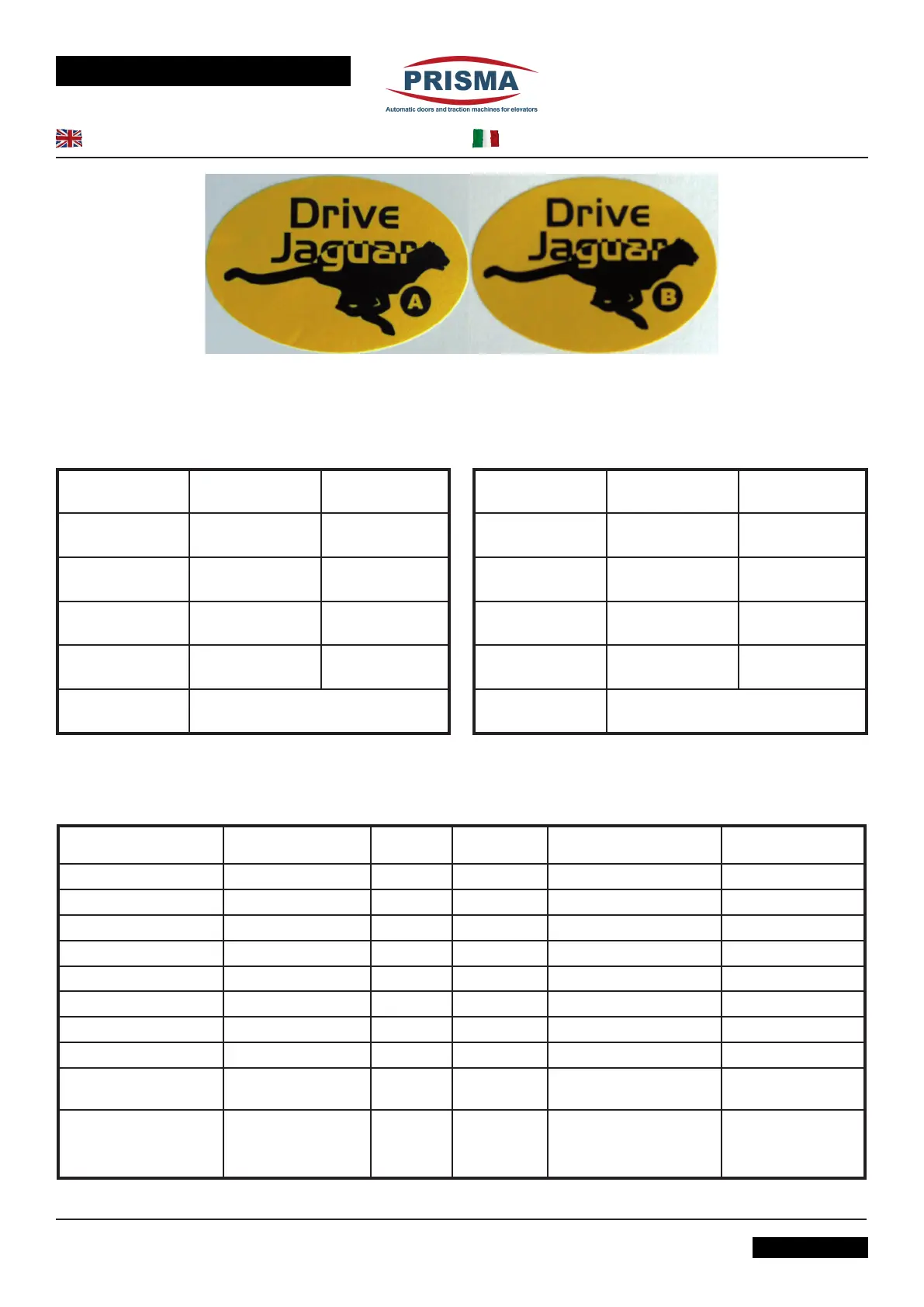

TYPE A AND B IDENTIFICATION LABEL
MOTOR ELECTRONIC DATA
MOTORS TYPE "B" TYPE "A"
Nominal torque
(Nm)
1 2
Peak torque
(Nm)
2,5 5
Nominal current
(A)
4,6 9
Peak current (A) 13 (limited to 7) 26 (limited to 11)
Tension lasting 24 Hours, 100% intermittence motor
HOW TO CHOOSE “JAGUAR” DRIVER ACCORDING
TO DOOR TYPE
A TERMINE DI LEGGE E’ VIETATA LA RIPRODUZIONE O COMUNICAZIONE A TERZI SENZA NOSTR A APPROVAZIONE
ALLEGATO “A”
SOGGETTO A MODIFICHE SENZA PREAVVISO
31_42_01_01REV03
Descrizione e campo di applicazione
ETICHETTA D'IDENTIFICAZIONE TIPO A E TIPO B
DATI ELETTRONICI DEL MOTORE
MOTORI TIPO "B" TIPO "A"
Coppia nominale
(Nm)
1 2
Coppia di picco
(Nm)
2,5 5
Corrente
nominale (A)
4,6 9
Corrente di picco
(A)
13 (limitati a 7) 26 (limitati a 11)
Durata tensione 24h motore ad intermittenza 100%
SCELTA DEL DRIVE “JAGUAR” PER TIPO PORTA
Door type max. C.O.
Max. panel weight
Kg (landing and car)
Motor
type
"Jaguar"
drive
Motor performances
Tipo porta max.
largh. x altezza
C2C 1300x2500 120 B B 7 A C2C 1300x2500
Over Over A A 11 A Oltre
C4C 4000x2500 - A A 11 A C4C 4000x2500
C6C 4000X2500 - A A 11 A C6C 4000X2500
C2S 1300x2500 120 B B 7 A C2S 1300x2500
Over Over A A 11 A Oltre
C3S 1300x2500 120 B B 7 A C3S 1300x2500
Over Over A A 11 A Oltre
Glass panel upon
request
Upon request A A 11 A
Ante in vetro su
richiesta
Peso ante max. Kg
(piano e cabina)
Tipo
motore
"Jaguar"
drive
Prestazioni Motore
