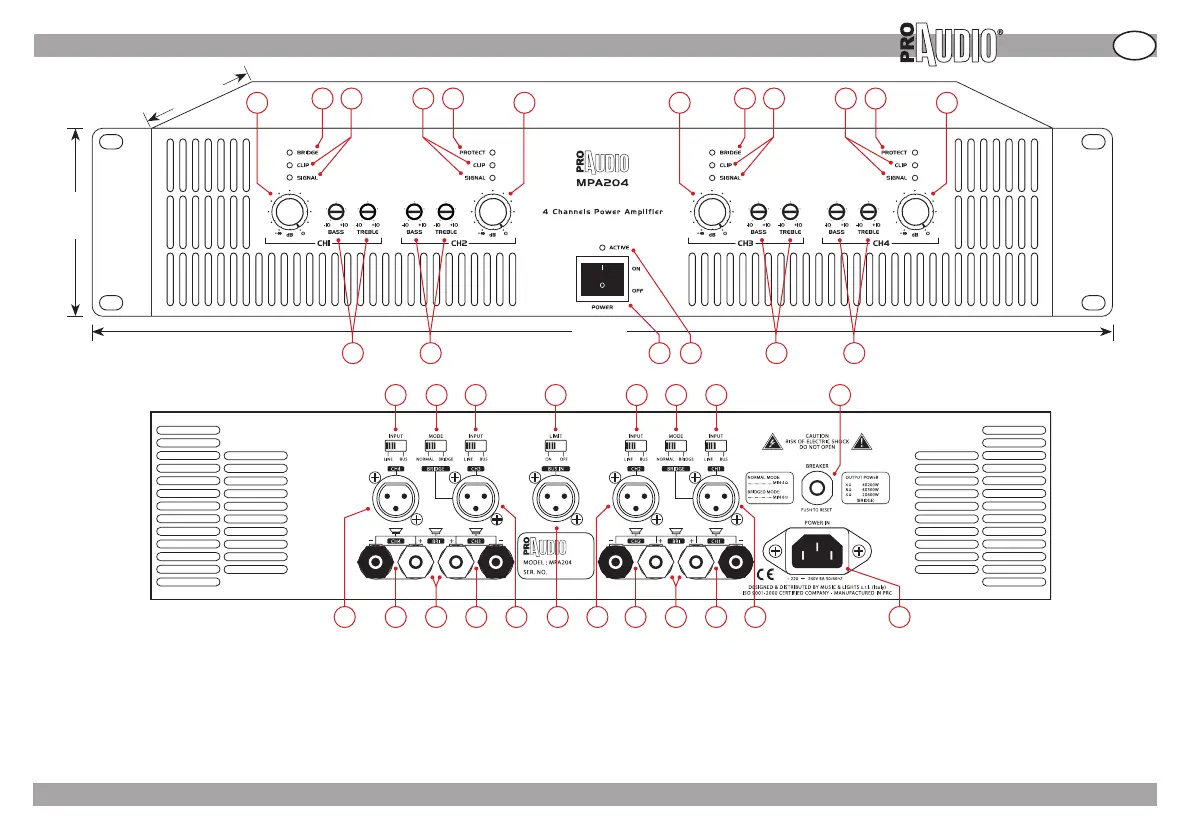

» LAYOUT - DESCRIZIONE PANNELLI
483 mm
89 mm
1
375 mm
2 3 4 5
13
6 7
8 9 10 11
12
14 15 16 17 18
19 20 21 22 23 24 25 26
28 29 3027 31 32 33 34 35 36 37 38
1. Livello CH1
2. Bridge CH1/CH2
3. Spie clip e segnale CH1
4. Spie clip e segnale CH2
5. Spia protezione CH1/
CH2
6. Livello CH2
7. Livello CH3
8. Bridge CH3/CH4
9. Spie clip e segnale CH3
10. Spie clip e segnale CH4
11. Spia protezione CH3/CH4
12. Livello CH4
13. Alti-bassi CH1
14. Alti-bassi CH2
15. Interruttore di accensione
16. Spia acceso/spento.
17. Alti-bassi CH3
18. Alti-bassi CH4
19. Interruttore input CH4
20. Interr. modo CH3/CH4
21. Interruttore input CH3
22. Interruttore limiter
23. Interruttore input CH2
24. Interr. modo CH1/CH2
25. Interruttore input CH1
26. Tasto di reset
27. Input CH4
28. Output CH4
29. Output bridge 2
30. Output CH3
31. Input CH3/Bridge CH3/CH4
32. Input bus
33. Input CH2
34. Output CH2
35. Output bridge 1
36. Output CH1
37. Input CH1/Bridge CH1/CH2
38. Presa di alimentazione IEC
