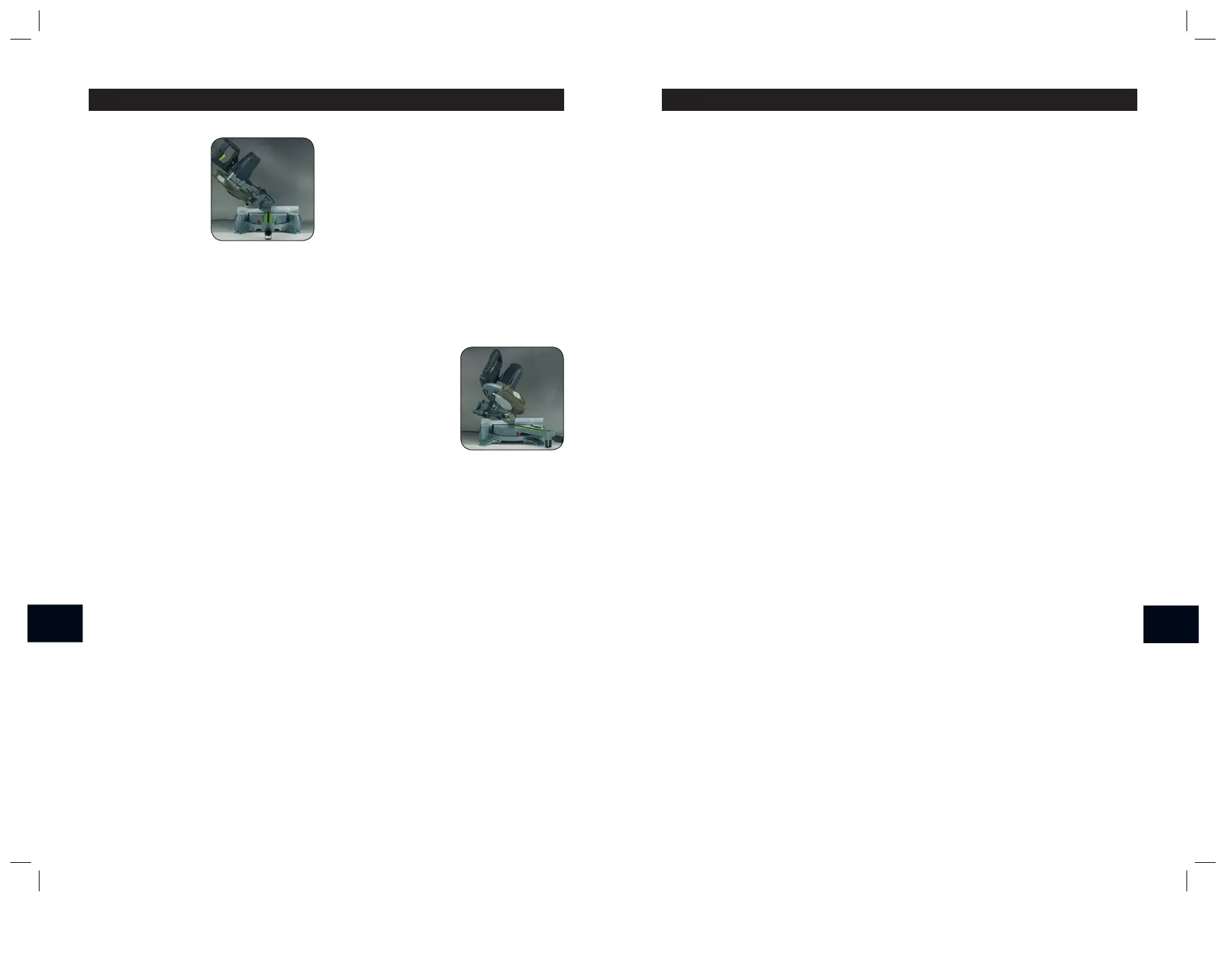

Coupe en biseau
Une coupe en biseau
est faite en coupant
à travers le grain de
la pièce, avec la lame
à un angle déterminé
avec le guide et la table
à onglets. La table à
onglets est placée à la position zéro et la lame
est placée à un angle entre 0º et 45º.
Utilisez la fonction coulissante lors de la coupe
de pièces plus larges.
1) Tirez sur le bouton de relâchement (2) et
soulevez le bras de la scie à sa hauteur
maximale.
2) Déverrouillez les serrures à onglets (20).
3) Tournez la table à onglets (16) jusqu’à ce
que l’indicateur pointe zéro sur la table à
onglets (17)
4) Verrouillez les serrures à onglets (20)
AVERTISSEMENT. Assurez-vous de
verrouiller les serrures à onglets avant
d’effectuer une coupe. Le non-respect
de cette instruction peut entraîner un
déplacement de la table durant la coupe,
causant des blessures graves.
5) Désserrez le verrouillage de l’arbre (12) et
tirez sur le réglage du biseau à zéro. Placez
le bras de la scie à gauche ou à droite à
l’angle désiré (entre 0º et 45º). Resserrez le
verrouillage de l’arbre (12).
6) Placez la pièce à couper à plat sur la table,
un côté placé contre le guide (14). Si la
pièce est courbée, placez le côté convexe
contre le guide. Si le côté concave est
placé contre le guide, la pièce pourrait se
briser et bloquer la lame.
7) Lors de la coupe de longues pièces de
bois, supportez le côté opposé avec les
barres de support (23), un support roulant
ou une surface de niveau avec la table de la
scie.
8) Utilisez les brides de fixation (6) pour bien
fixer la pièce lorsque possible.
9) Il est possible de retirer les brides de
fixation (6) en désserrant le verrou (7) et
en le plaçant de l’autre côté de la table.
Assurez-vous que le verrou soit bien serré
avant d’utiliser les brides de fixation.
10) Avant de faire fonctionner la scie, faites
un essai de la coupe afin de détecter tout
problème.
11) Tenez la poignée d’opération (3) fermement
et appuyez sur l’interrupteur (19). Laissez
la lame atteindre sa vitesse maximale et
abaissez lentement la lame vers la pièce à
couper.
12) Relâchez l’interrupteur (19) et laissez la
lame arrêter de tourner avant de retirer la
lame de la pièce. Attendez que la lame
s’arrête avant de retirer la pièce.
Coupe à onglets
combinés
Une coupe à onglets
composés est
effectuée en utilisant
un angle d’onglet et
un angle de biseau
en même temps.
On l’utilise pour couper des cadres, des
moulures, des boîtes à côtés en angle
et pour les charpentes de toit. Effectuez
toujours un test sur une pièce d’essai avant
de couper dans le bon matériau.
1) Tirez sur le bouton de relâchement (2)
et soulevez le bras de la scie à sa
hauteur maximale.
2) Déverouillez les serrures à onglets (20).
3) Tournez la table à onglets (16) jusqu’à ce
que l’indicateur pointe zéro sur la table à
onglets (17).
4) Verrouillez les serrures à onglets (20).
AVERTISSEMENT. Assurez-vous de
verrouiller les serrures à onglets avant
d’effectuer une coupe. Le non-respect
de cette instruction peut entraîner un
déplacement de la table durant la coupe,
causant des blessures graves.
5) Désserrez le verrouillage de l’arbre (12) et
tirez sur le réglage du biseau à 0º. Placez
le bras de la scie à gauche ou à droite, à
l’angle désiré (entre 0º et 45º). Resserrez le
verrouillage de l’arbre (12).
6) Placez la pièce à couper à plat sur la table,
un côté placé contre le guide (14). Si la
pièce est courbée, placez le côté convexe
contre le guide. Si le côté concave est
placé contre le guide, la pièce pourrait se
briser et bloquer la lame.
7) Lors de la coupe de longues pièces de
bois, supportez le côté opposé avec les
barres de support (29), un support roulant
ou une surface de niveau avec la table de la
scie.
8) Utilisez les brides de fixation (6) pour bien
fixer la pièce lorsque possible.
9) Il est possible de retirer les brides de
fixation (6) en désserrant le verrou (7) et
en le plaçant de l’autre côté de la table.
Assurez-vous que le verrou soit bien serré
avant d’utiliser les brides de fixation.
10) Avant de faire fonctionner la scie, faites
un essai de la coupe afin de détecter tout
problème.
11) Tenez la poignée d’opération (3)
fermement et appuyez sur l’interrupteur
(19). Laissez la lame atteindre sa vitesse
maximale.
12) Appuyez sur la poignée de relâchement
et abaissez lentement la lame vers la
pièce à couper.
13) Relâchez l’interrupteur (19) et laissez la
lame arrêter de tourner avant de retirer la
lame de la pièce. Attendez que la lame
s’arrête avant de retirer la pièce.
Entretien de la scie
1) Rangez l’outil, le manuel d’instructions et
les accessoires dans un endroit sûr. Vous
aurez ainsi toutes les pièces et l’information
requise à portée de main.
2) Gardez les orifices de ventilation non
bouchés et propres en tout temps.
3) Nettoyez la saleté et la poussière
régulièrement. Il est recommandé d’utiliser
de l’air comprimé ou un linge.
4) N’utilisez jamais de substances caustiques
pour nettoyer les parties en plastique.
5) Lubrifiez le rouleau de guidage à l’aide
d’une goutte d’huile, à intervalles régulières.
Vous rallongerez la vie de votre rouleau de
guidage.
ATTENTION: N’utilisez pas de détergents
pour nettoyer les parties en plastique de
l’outil. Un savon doux sur un linge humide est
recommandé. L’eau ne doit jamais entrer en
contact avec l’outil.
Inspection générale
Vérifiez régulièrement que les vis et boulons
soient serrés. La vibration peut les desserrer
avec le temps.
CONSEILS D’UTILISATION CONSEILS D’UTILISATION
