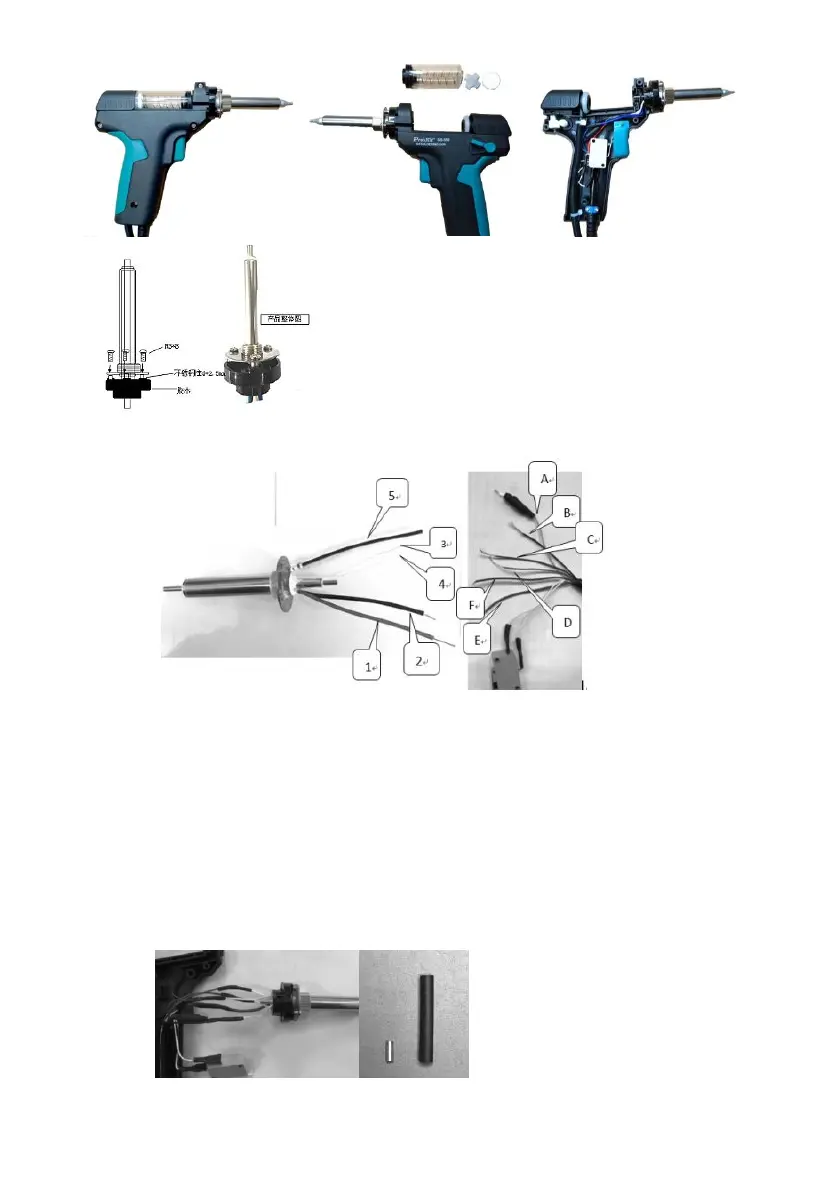

• 剪斷損毀的發熱芯引線，準備預備更換的發熱芯（型號：5SS-988-H）；如圖：
• 發熱芯接線方式：
----發熱芯的兩根白線(3、4)-----紅線 E，F 任意對接，不分方向；
----發熱芯的熱電耦“-”極短線藍線（2）-----黃線 A、黑線 B 一起對接；
----發熱芯的熱電耦“+”極長線紅線（1）-----藍線 C 一起對接；
----發熱芯的接地線藍線 5-----綠線 D 對接
※更換發熱芯前先將發熱芯與黑色膠木固定好後再進行接線，接線前先將熱縮套管（∅3x25mm）
及壓接銅套管(∅2x6mm)插入，對線連接後用壓接鉗固定壓接銅套管，將熱縮管移動至接線裸
露位置加熱，完成接線動作；如圖：
• 按照發熱芯檢查方式再次檢查各連接情況，另外航空插頭金屬外殼與烙鐵頭應該短路為 0Ω；
