33
• 如果印刷电路板（PCB）上测量发热芯电阻值正常，而插头引脚之间的电阻值有差异，表示烙
铁电线破损或是PCB焊接异常，请参考<烙铁电线破损>之检查方法。
• 烙铁插头引脚之间的电阻值参照表：
第2脚与第3脚之间 (传感器)
≈50Ω
第1脚与第4脚之间 (发热组件)
≈1Ω

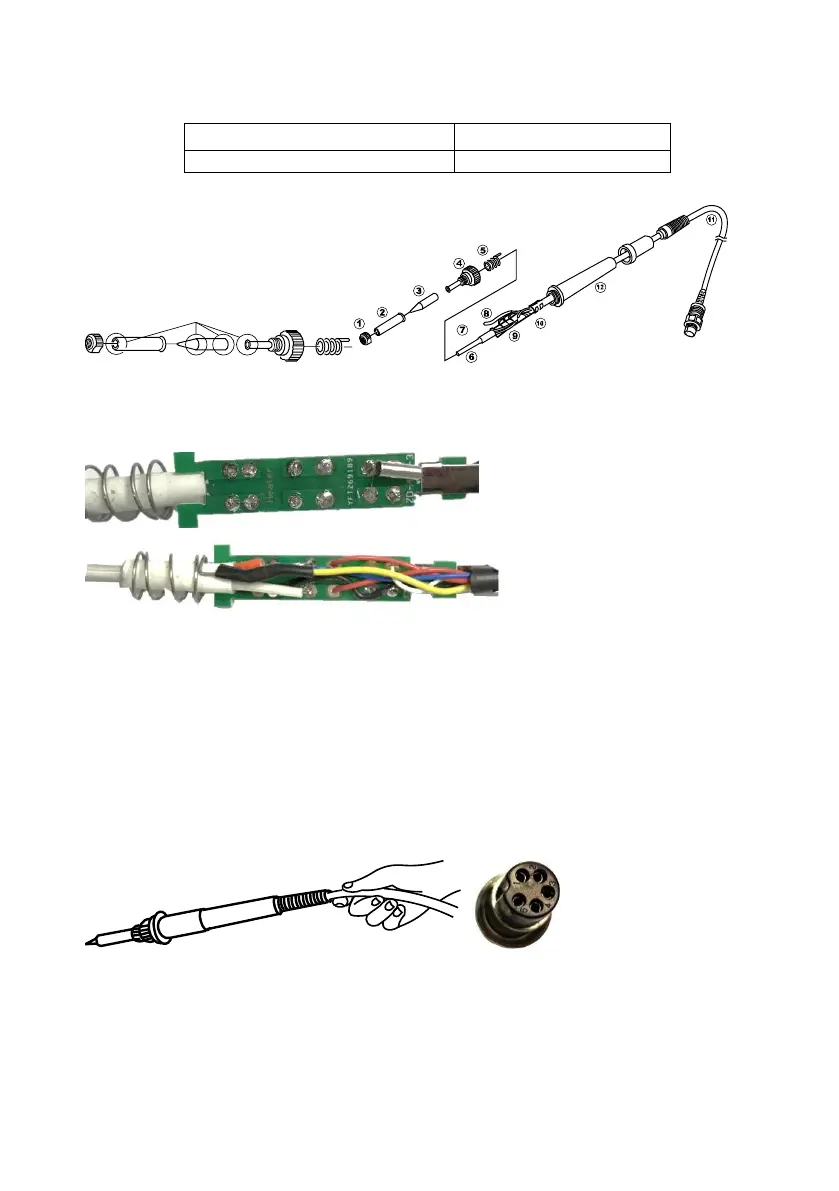

 如何拆装烙铁︰
• 向逆时针方向扭开螺帽1 ，取出烙铁头护套2 和烙铁头3 。
• 向逆时针方向扭开套头4 ，从烙铁中拉出套头。
• 从手柄12 中取出发热组件6 和电线11 (向着烙铁头方向拉出）
如果电阻值反常，更换发热组件。
 替换发热组件(更换发热芯料号: (9SS-988-HT)
• 将不良的发热组件进行解焊拆除。
• 替换新的发热组件，焊接于PCB上。
• 注意︰发热组件及传感器无正负之分，但发热组件与传感器接线混淆可能导致其他组件的损坏。
 更换发热组件后，请进行以下事项︰
• 测量烙铁插头各脚与航空插头金属壳之间,如果不是∞则可能是发热组件、传感器与接地外壳之间
有接触，必须排除。否则这将会损坏印刷电路板。
• 测量各线间电阻值是否符合，确定引线未被扭曲，而接地弹簧也连接妥当
 烙铁电线破损
检查烙铁电线破损方法：
检测烙铁插头引脚和PCB板对应线路之间的电阻值，若大于2Ω或∞，应可能是电线损坏，或是焊接不良，焊
接不良请补焊处理，电线损坏则应该更换烙铁。
 更换保险丝:
当有误用的状况而造成保险丝烧断时，可以自行更换新的保险丝(∅5xL20mm 3.15A/250V)，以一字起子拆下电
源座下方保险丝座后，装上新的保险丝再装回保险丝座即可。
