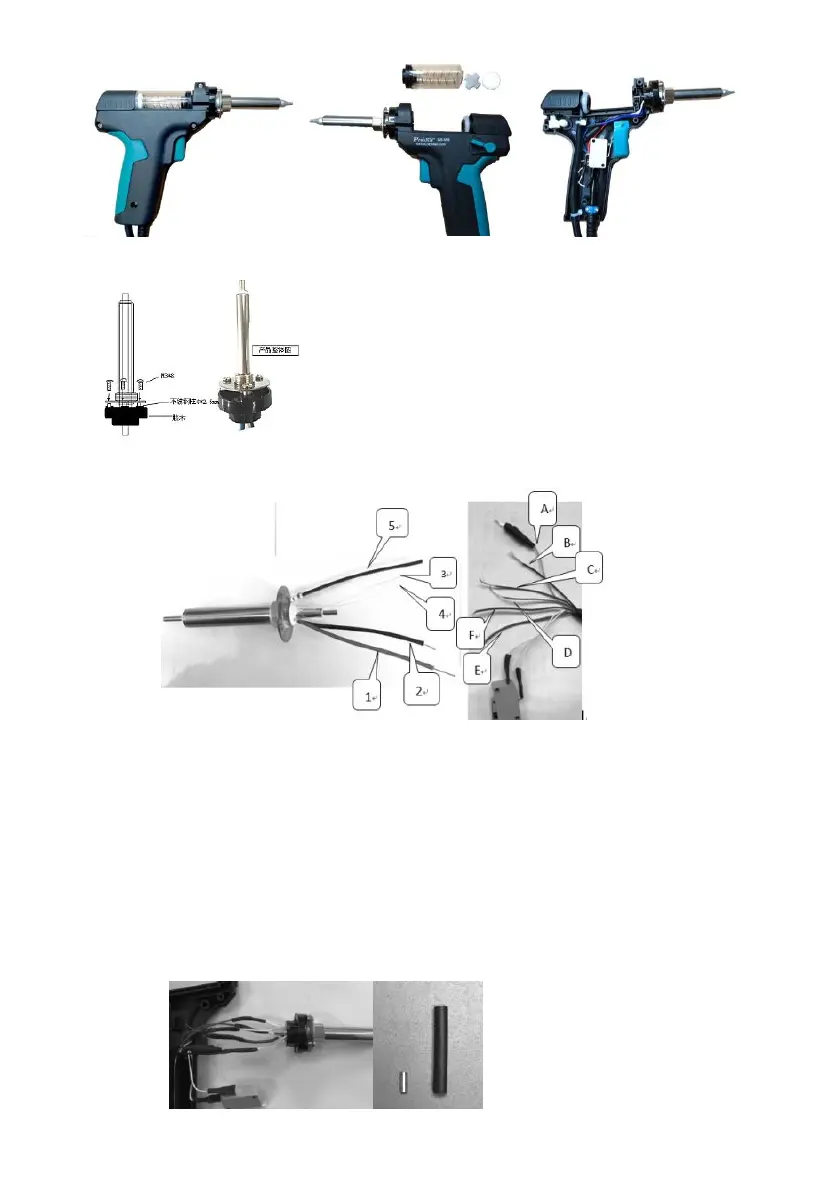

• 剪断损毁的发热芯引线，准备预备更换的发热芯（型号：5SS-988-H）；如图：
• 发热芯接线方式：
----发热芯的两根白线(3、4)-----红线 E，F 任意对接，不分方向；
----发热芯的热电耦“-”极短线蓝线（2）-----黄线 A、黑线 B 一起对接；
----发热芯的热电耦“+”极长线红线（1）-----蓝线 C 一起对接；
----发热芯的接地线蓝线 5-----绿线 D 对接
※更换发热芯前先将发热芯与黑色胶木固定好后再进行接线，接线前先将热缩套管（∅3x25mm）
及压接铜套管(∅2x6mm)插入，对线连接后用压接钳固定压接铜套管，将热缩管移动至接线裸露
位置加热，完成接线动作；如图：
