2/12
2014/04 - Indice de révision : C - Code : 0026622
1
6
3
7
5
6
2
8
9
10
11
3
14
4
13
12

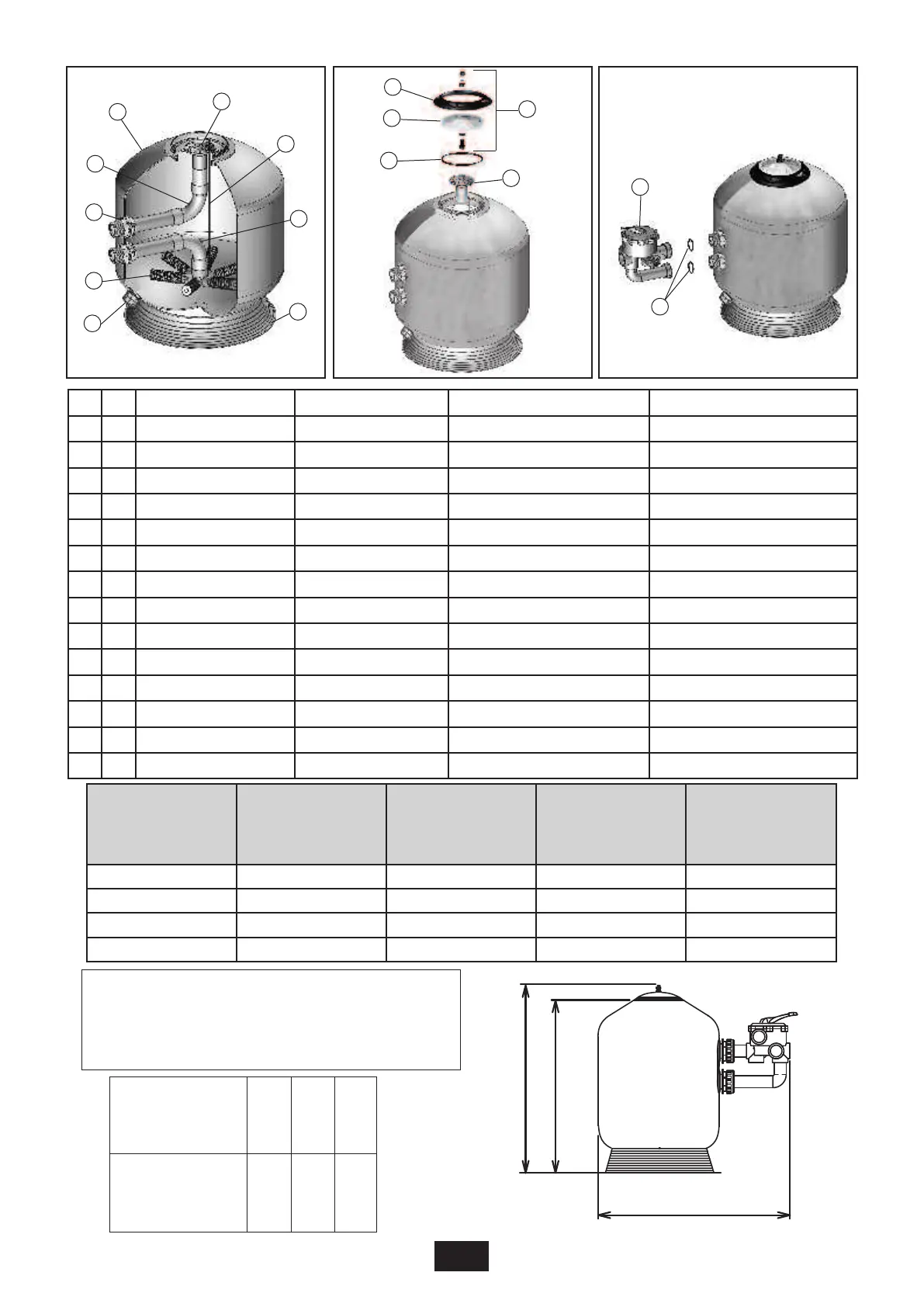

Rep. Nb.
Désignation des composants
Component description
Bezeichnung der Bestandteile
Descripción de los componentes
1 1
Cuve Tank Filterbehälter Cuba
2 1
Socle Base plate Sockel Zócalo
3 1
Diffuseur Diffuser Verteiler Difusor
4 1
Tube de purge automatique Automatic air bleed tube Rohr für die automatische Entlüftung Tubo de purga de aire automática
5 8
Crépines grand débit High flow rate laterals Ansaugrohre für hohe Durchflussraten Crepinas de alto caudal
6 2
Coudes collecteurs Collector elbow Bogen für Sammelrohr Codo de colector
7 2
Traversées Throughwall flanges Mauerdurchführungen Pasamuros
8 2
Purge basse Bottom drain Unterer Ablass Purgador inferior
9 1
Couvercle Lid Deckel Tapa
10 1
Joint de couvercle Lid seal Dichtung für Deckel Junta para tapa
11 2
Purge haute Air vent Entlüftungsventil Purgador superior
12 1
Anneau de couvercle Lid ring Deckelring Anillo de la tapa
13 1
Vanne multivoies Multiport valve Mehrwege-Ventil Válvula selectora
14 1
Joints toriques O-rings Dichtungsringe Juntas tóricas
Désignation ABC
Description
Bezeichnung
Descripción
S-610-A 780 830 1005
S-610-B 780 830 1055
S-760 840 900 1114
S-920 910 970 1260
Granulométrie : Sable 0,6/1,25 - Gravier 2,0/4,0
Particle size: Sand 0.6/1.25 - Gravel 2.0/4.0
Körnungsgröße: Sand 0,6/1,25 - Kies 2,0/4,0
Granulometria : arena 0,6/1,25 - Grava 2,0/4,0
Désignation
Description
Bezeichnung
Descripción
Débit maxi m
3
/h
Max. flow rate m³/h
Max. Förderleistung m³/h
Caudal máx. m³/h
Filtre Ø
Filter Ø
Filter Ø
Filtro Ø
Gravier/Sable Kg
Gravel/sand kg
Kies/Sand kg
Grava/arena kg
Vanne
Valve
Ventil
Válvula
PYTHON S-610-A 14 610 25/125 1”1/2
PYTHON S-610-B 14 610 25/125 2”
PYTHON S-760 22 760 50/250 2”
PYTHON S-920 27 920 75/350 2”
