2009/02 - Indice de révision : D - code : 0035431
6/76

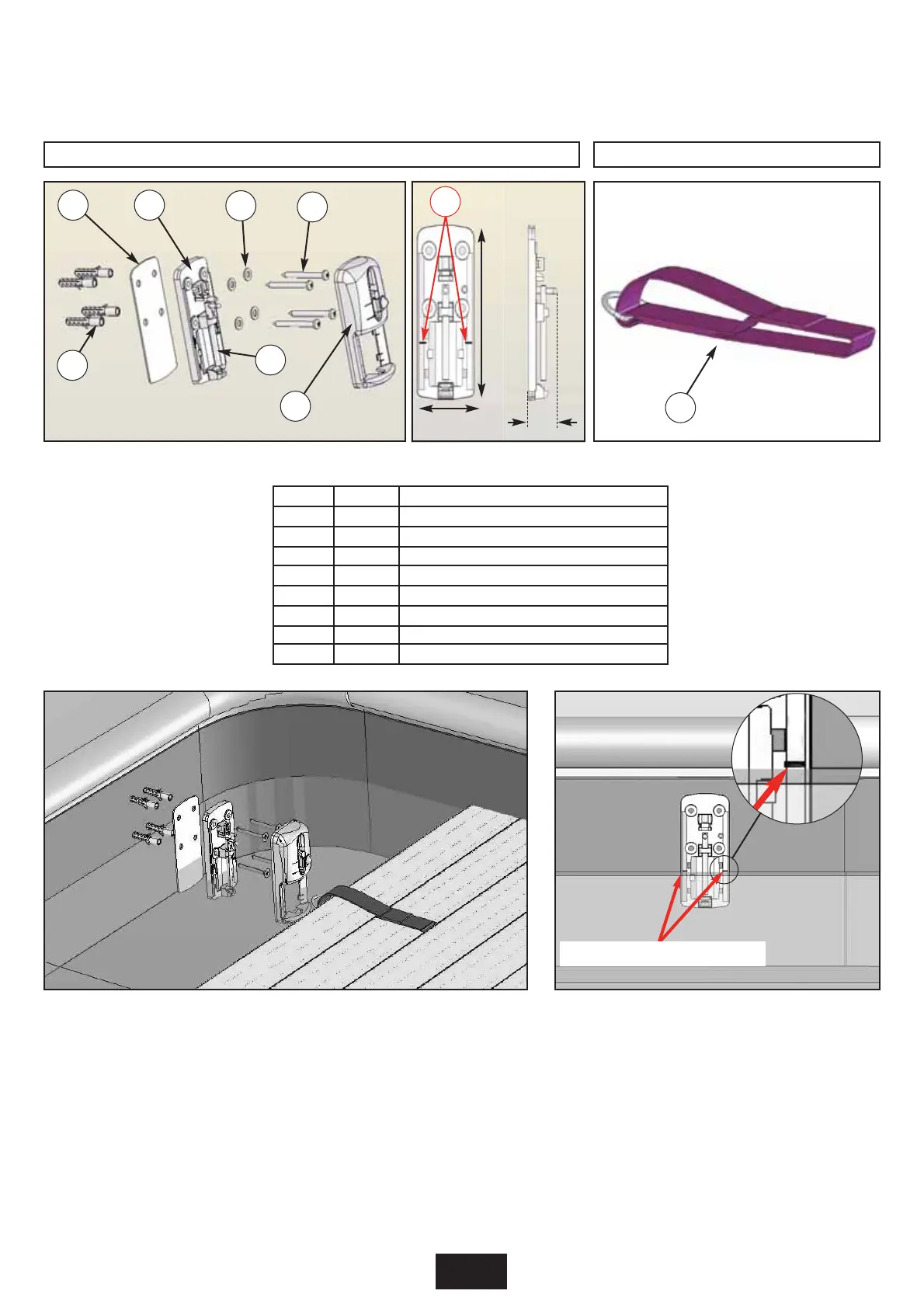

POSE DES ACCROCHES DE TABLIER
Fixation sur paroi Sangle avec anneau
8
1
2
3
4
5
6
7
Rep.
Nbre
Désignation des composants
1 1 Châssis d’accroche
2 4 Vis CBL Z ST 5,5 x 50
3 4 Rondelle Z6
4 1 Joint châssis d’accroche
5 4 Cheville Nylon S8
6 1 Coulisseau inox
7 1 Enjoliveur
8 x Sangle d’accrochage
55
30
125
N
Les sangles d’accrochage (8) sont déjà en place sur les deux premières lames du tablier.
Vérifier auparavant que l’écart entre deux sangles ne soit jamais plus grand que 340 cm.
Fixer les plaques d’accrochage (1) au moyen des chevilles S8 (5) et des vis CBL Z ST 5,5 x 50 (2) sur le mur
opposé à l’axe (perçage Ø8 mm - profondeur 60 mm), exactement en face des sangles d’accrochage.
Positionner le châssis d’accroche de façon que les repères N soient au niveau de l’eau.
Pour les piscines à revêtement souple, ne pas oublier d’intercaler le joint (4) entre le châssis d’accroche et le
revêtement.
Repères de niveau d’eau “N”
