ubicación
Seleccione una ubicación que tenga un buen medio de drenaje
para la eventualidad de que se produzca una filtración de agua y
así evitar daños a la propiedad Este tanque de agua y las tuberías
asociadas pueden presentar filtraciones con el transcurso del
tiempo. El fabricante no se responsabilidad por daños causados
por el agua que deriven de la instalación del tanque. La ubicación
deberá estar lo más cerca posible al interruptor de presión del
sistema a fin de reducir los efectos negativos de la pérdida de
presión por fricción/elevación. Este tanque fue diseñado para
montarse en una superficie nivelada y debe contar con un buen
soporte alrededor de toda su base.
Desconecte o cierre
la fuente de energía
eléctrica de la bomba del sistema. Cierre el sumin-
istro de agua al sistema y libere toda la presión de
agua del sistema. No seguir estas instrucciones podría
resultar en lesiones graves o la muerte o en daños a
la propiedad.
Antes de instalar los accesorios (ver fig. 1), conecte el tanque con
el tubo de admisión de agua de la bomba. Se deberá agregar un
sellador de rosca (lubricante de tuberías) para garantizar que no
haya filtraciones.
En el sistema se deberá
instalar una válvula de
seguridad del tamaño adecuado y regulada a 100 psi.
Antes de suministrar agua al sistema, abra la llave para dejar
escapar el aire que pudiera estar presente en las tuberías.
Encienda el suministro eléctrico del suministro de agua; ello
debería hacer que se encienda la bomba y que empiece a
correr agua por la tubería. Cuando el agua esté fluyendo
libremente desde la llave sin aire, cierre la llave. La bomba
continuará funcionando y llenando el tanque. Inspeccione la
instalación para verificar si hay filtraciones de agua, prestando
atención a la conexión entre el tanque y la tubería del sistema.
an t e s de la in s t a l a c i ó n
in s t a l a c i ó n
regulación de la precarga
Este tanque de agua es enviado desde la fábrica con una precarga de 38 psi. Se debe precargar a 2 psi por debajo de la regulación de corte
del interruptor de presión, pero no debe superar los 80 psi. Todo ajuste a la precarga de fábrica debe realizarse antes de la instalación inicial
del tanque y con 0 psi de presión en el sistema. ¡NO REGULE LA PRECARGA DEL TANQUE DE EXPANSIÓN SI EL SISTEMA ESTA BAJO PRESIÓN!
para ajustar la precarga del tanque (antes de la instalación)
Quite la tapa protectora de la válvula de aire.
Verifique la presión precargada del tanque con un manómetro estándar para neumáticos.
Si fuera necesario agregar aire al tanque, use un bomba manual para inflar llantas de bicicleta hasta alcanzar la presión de precarga adecuada.
Vuelva a colocar la tapa protectora en la válvula de aire.
para ajustar la precarga del tanque (después de la instalación)
Desconecte el suministro eléctrico a la bomba del sistema.
Abra una llave para drenar el agua del tanque.
Agregue o libere aire según sea necesario (ver indicaciones anteriores).
No regule la presión de aire si el tanque presenta signos visibles de corrosión. Si efectivamente presenta signos visibles de corrosión u
oxidación, se deberá reemplazar el tanque de inmediato. No seguir estas instrucciones podría resultar en lesiones graves o la muerte
o en daños a la propiedad.
g. #1
instalación típica
Interruptor
de presión
Manómetro
Válvula de
seguridad
(necesaria)
(6)
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ma n t e n i m i e n t O
Este tanque y todo el sistema deben ser controlados anualmente por un profesional calificado.
Examine visualmente el tanque y su conexión a la tubería del sistema para verificar la presencia de signos de filtraciones de agua o
corrosión en el exterior del tanque o en la conexión.
Si el tanque presenta signos visibles de filtración, corrosión u oxidación, se lo deberá reemplazar de
inmediato para evitar lesiones personales o daños a la propiedad. No regule la presión de aire del tanque si
presenta signos de corrosión. No seguir estas instrucciones podría resultar en lesiones graves o la muerte o en daños a la propiedad.
.
.

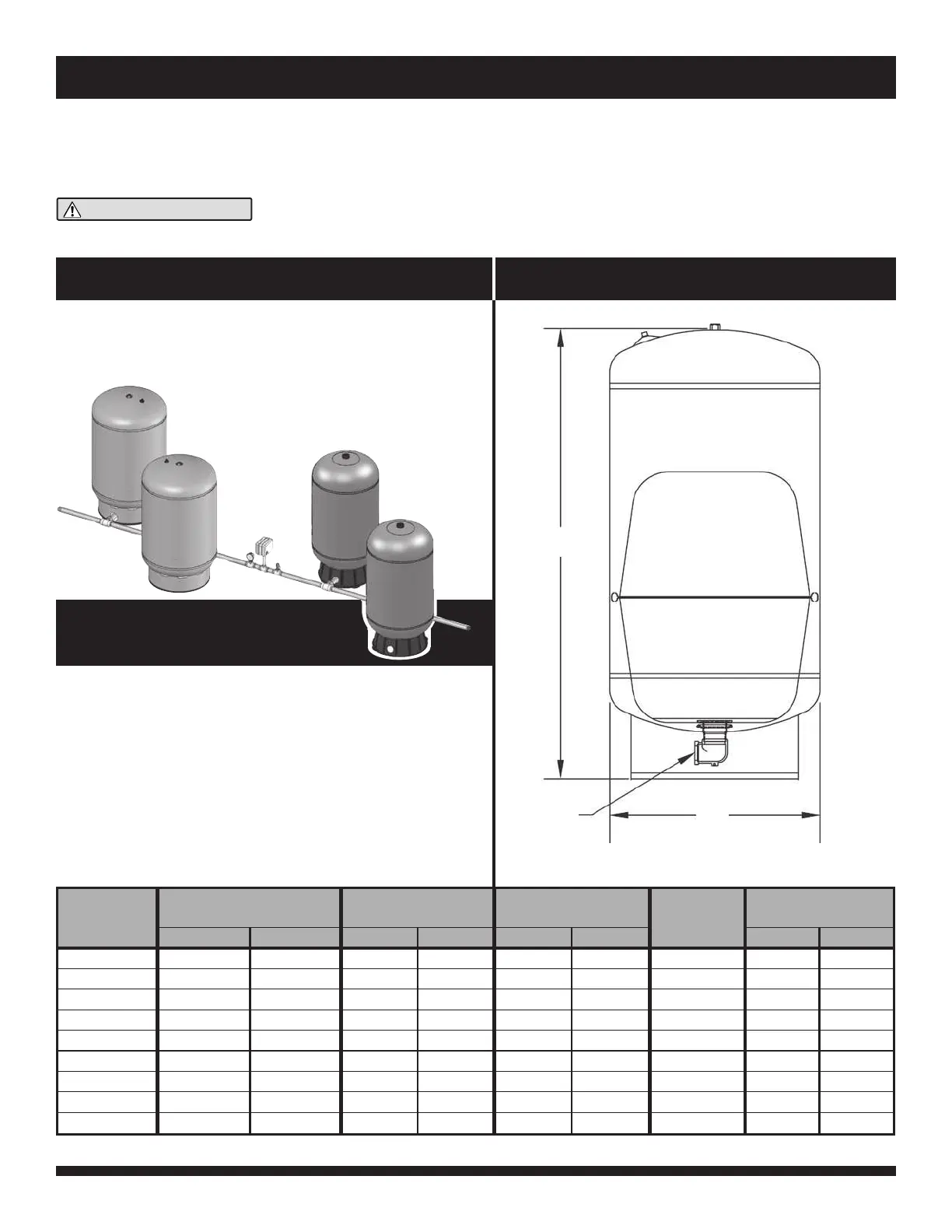

in s t a l a c i ó n de tanques múltiples
MATERIALES DE FABRICACIÓN
Tanque: acero laminado en frío.
Acabado: pintura de calidad para electrodomésticos para instalación
interior o exterior.
Cámara de agua: 100% caucho de butilo, revestido con polipropileno.
Conexión: acero.
Pruebas: controles de alta presión, soldadura de costuras, helio y precarga final.
Válvula de aire: válvula de bronce con junta tórica.
Garantía: cinco años.
Todos los tanques deben tener la misma precarga para que el
sistema funcione adecuadamente. Regule cada precarga siguiendo
las instrucciones de la página 2. El interruptor o control de presión del
sistema debe estar ubicado en el centro (ver
diagrama) para que los tanques funcionen bien.
DIMENSIONES Y CAPACIDADES
Presión máxima de trabajo: 125 psig. Temperatura máxima de trabajo, interna y externa: 140
o
F. Precarga del tanque: 38 psig.
especifica ciOnes /
dimens iOne s
(7)
ADVERTENCIA
Volumen Total A B C Peso Total
Del Tanque
Altura
Diámetro
Conexión
galones litros in cm in cm libras kilos
20
26
32
33,4
44
62
81
85
119
PFX20S
PFX26S
PFX32S
PFX33S
PFX44S
PFX62S
PFX81S
PFX86S
PFX119S
80
100
120
130
170
240
310
325
450
29
34,5
27,75
42,75
36,25
48
62
44,5
59,75
73,66
87,63
70,48
108,58
92,07
121,92
157,48
113,03
150,49
40,64
40,64
53,34
40,64
53,34
53,34
53,34
66,04
66,04
1” NPT
1” NPT
1 1/4” NPT
1 NPT
1 1/4” NPT
1 1/4” NPT
1 1/4” NPT
1 1/4” NPT
1 1/4” NPT
36,0
41,0
54,0
49,0
67,0
82,0
99,0
121,0
153,0
16,3
18,6
24,5
22,2
30,4
37,2
44,9
54,9
69,5
16
16
21
16
21
21
21
26
26
Modelo
A
B
C
.
.
.
.
.
.
