www.profurl.com

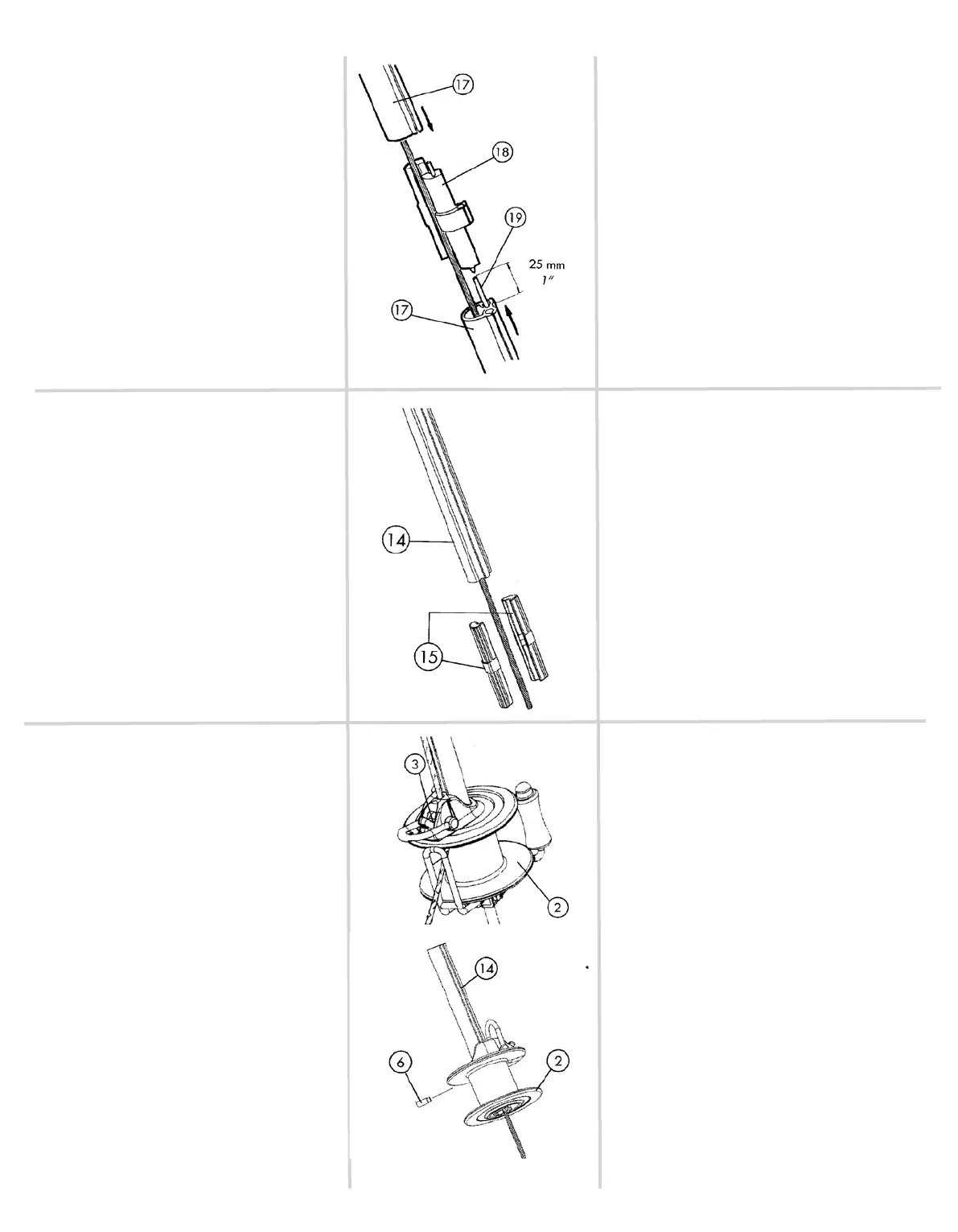

Seq 6
Monter un pion d’alignement (19) à l’extrémité
d’une gaine de 2 mètres (17), en le laissant
dépasser de 25 mm.
Enler l’étai à travers la gaine de 2 m (17).
Monter les 2 demi éclisses de raccordement
(18).
Raccorder les différentes gaines (17) entre
elles en les emboîtant sur les éclisses (18) et le
pion d’alignement (19).
Enler le cordage vers le bas de l’enrouleur
en le passant dans la gorge de droite
(tribord).
Renouveler l’opération pour chaque gaine
de 2 m (17).
Monter la gaine de 0.50 m (14) en bas de
la dernière gaine de 2 m.
Seq 7
Les 2 demi-éclisses inférieures (15) sont
livrées montées en bas de la gaine de 0.50 m
(14): enlever l’adhésif et vérier qu’elles
sont enlées jusqu’à la butée.
Seq 8
Enler le cordage qui sort de la gorge
tribord (droite) à travers le conduit du
bloqueur (3) situé au-dessus du tambour (2),
et le tirer.
Seq 9
Emboîter le tambour (2) sur le bas de la
gaine inférieure (14) et l’éclisse (15).
Monter et serrer la vis (6).
Step 8
Slide the halyard through the stopper (3)
conduit of the drum (2), pull a few extra meter/ft
of halyard out of the drum.
Step 9
Slide the drum (2) over the bottom end of the
0.50-m / 1’7 43/64’ lower extrusion (14).
Fit drum screw (6).
Step 6
Hammer in an alignment pin (19) until
protruding out by 25 mm (1‘’) into the upper end
of a 2 meter / 6’ 6 3/4 ’’ extrusion (17).
Slide the stay through a 2-meter / 6’ 6 3/4’
extrusion (17).
Fit the intermediate two half bearings / torque
links (18).
Fit a 2 meter / 6’ 6 3/4” extrusion over the two
half bearing /torque links (18) and alignment pin
(19).
Fit the halyard through the starboard (right)
groove.
Repeat the above steps to assemble all 2-meter
/ 6’ 6 3/4’’ extrusions (17) together, and the 0.50
m / 1’ 7 43/64” lower extrusion (14).
Step 7
The lower bearing (15) is delivered tted at
the lower end of the 0.50m / 1’7 43/64’’ lower
extrusion (14). Remove adhesive tape that holds
it in place. Check it is inserted into the extrusion
until stop.
