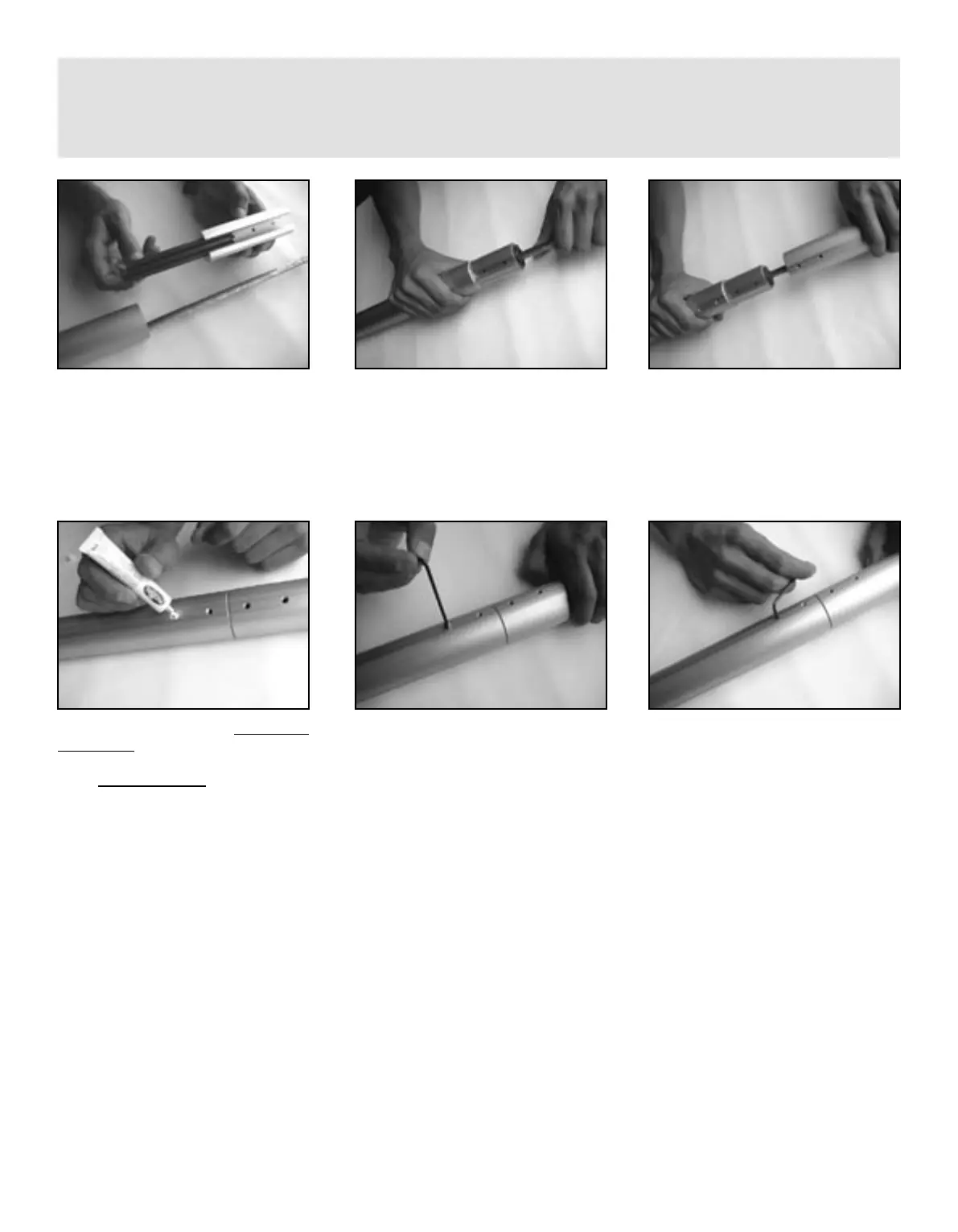

JONCTIONS ENTRE LES GAINES
CONNECTING THE EXTRUSIONS
Monter un palier et l’éclisse de
raccordement sur le câble.
Fit a bearing and the bearing holder
into the stay.
Engager l’éclisse dans la gaine jusqu’à
la butée.
Slide the bearing holder into the
extrusion until it stops.
Assembler avec une gaine suivante.
Fit with next extrusion.
Pour le modèle C290
Attention à la position du détrompeur.
For C290 model
Double check the correct position of the
slot.
Appliquer la colle fournie à l’entrée des
taraudages.
Dispense the adhesive sealant supplied
at the tapping entrance.
Monter les vis de jonctions et serrer entre 4 et 5 N.m.
Fit the set screws and tighten them between 35 and 44 lbf.in.
ATTENTION: la colle fournie nécessite des précautions d’usage: lire en page 34
CAUTION: the adhesive sealant requires specific use conditions: see page 34
