10
TYPES DE TERMINAISONS INFÉRIEURES D’ÉTAI ET POSSIBILITÉS DE MONTAGE CORRESPONDANTES
TYPE OF LOWER TERMINAL AND CORRESPONDING FITTING OF THE PROFURL

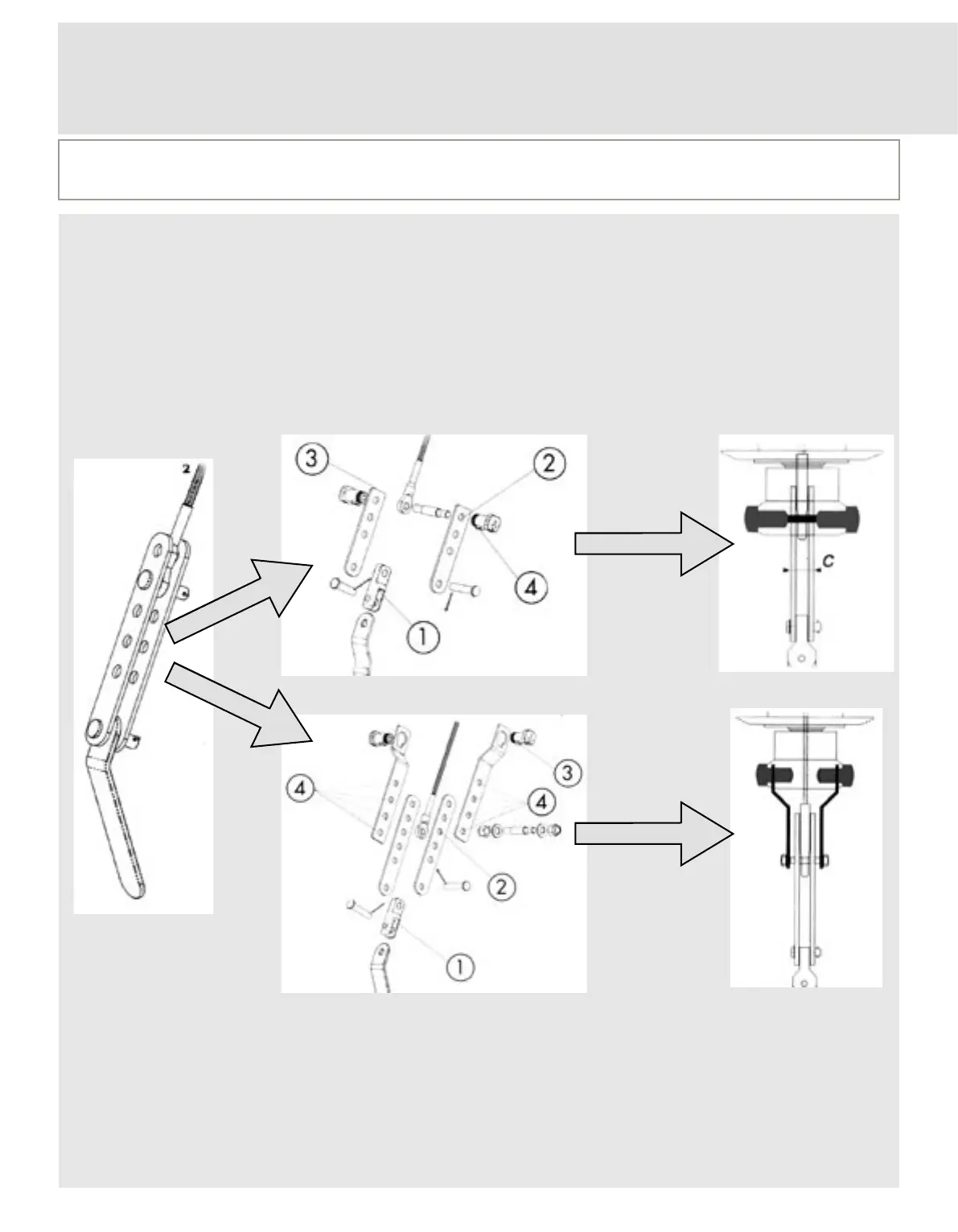

ETAI A OEIL SERTI ET LATTES RIDOIR
EYE AND FORESTAY ADJUSTMENT PLATES
1- Ajouter un cardan à la base de l’étai s’il n’en comporte aucun.
If there is no toggle at the bottom end of the forestay, please fit one.
2- Si un cardan a été ajouté, choisir un nouveau trou de réglage pour compenser la longueur du cardan.
In case a toggle has been added, select a new adjustment hole to compensate for the additional
length
of the toggle.
3- Recouper les verrous bloqueurs si nécessaire.
Shorten the locking devices if necessary.
4- Choisir un trou de réglage sur les lattes ridoir pour régler la hauteur du tambour au dessus du pont.
Recouper la longueur excédentaire de lattes si nécessaire, et repolir les extrémités coupées.
Select an adjustment hole on the long link plates appropriate to the drum height required. In this case
cut excess length of adjustment plates if necessary, file smooth and polish cut ends.
MONTAGE SANS
LATTES LONGUES
FITTING WITHOUT
LONG LINK PLATES
1- Ajouter un cardan à la base de l’étai s’il n’en comporte aucun.
If there is no toggle at the bottom end of the forestay, please fit one.
2- Choisir un nouveau trou de réglage pour compenser la longueur du cardan.
Select a new adjustment hole to compensate for the additional length of the toggle.
3- Couper les lattes comme indiqué à la page 5
The link plates must be cut as shown on page 5.
4- Recouper les verrous bloqueurs si nécessaire (séq.1, p.7).
Shorten the locking devices if necessary (see seq.1, p.7).
MONTAGE AVEC
LATTES LONGUES
FITTING WITH LONG
LINK PLATES
Seq.12
Seq.13
Seq.14
Seq.15
Seq.16
