1.
C
A, B, D
D & F
(NOT FURNISHED)
(NON FOURNIE)
(NO INCLUIDA)

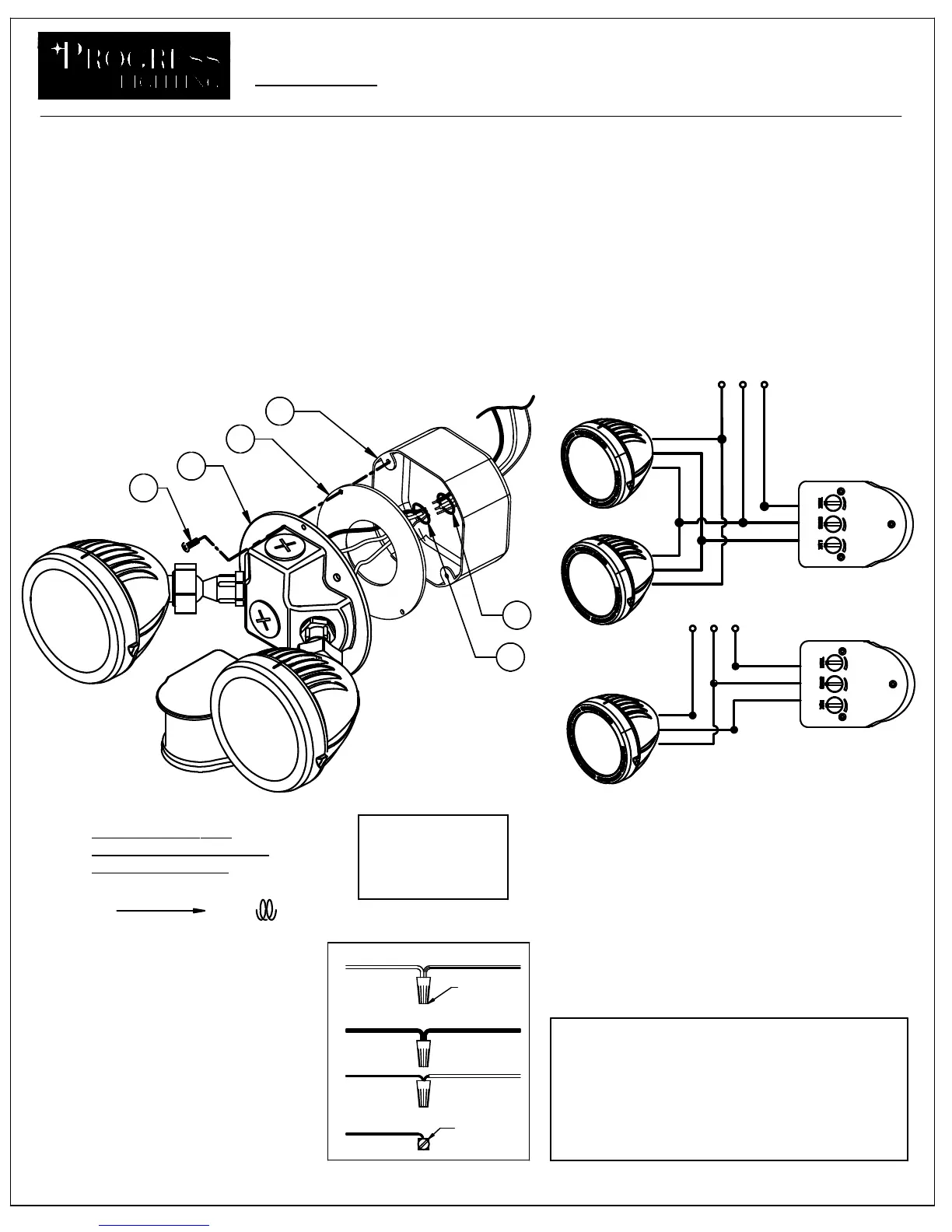

ASSEMBLY STEPS:
ASSEMBLAGE ÉTAPES:
MONTAJE PASOS:
N.º ESPEC. 93073512
PÁGINA 5 de 6
09-01-2016
• Fuente de alimentación: 102 - 145 V CA
• Carga nominal: 360 W máx. (tungsteno)
• Carga nominal: 80 W máx. (fluorescente)
• Frecuencia de la red eléctrica: 50 / 60 Hz
• Ángulo de giro: 360°
• Nivel de impermeabilidad: IPX5
• Humedad de funcionamiento: HR < 93%
• Temperatura de funcionamiento: -20 °C a +65 °C
(-4 °F a 149 °F)
Gire la perilla en el sentido de las agujas del reloj para el
ajuste máximo y en el sentido contrario a las agujas del
reloj para el ajuste mínimo. Las perillas vienen preajustadas
de fábrica, pero es posible que tengan que ajustarse según
las preferencias personales.
-"TIME" controla el período de tiempo en el que la luz
se mantiene encendida (de 2 segundos a
80 minutos aprox.).
-"SENS" controla la sensibilidad al movimiento (ángulo de
detección de 180° aprox.; alcance de 0 m a 20 m).
-"LUX"controla la sensibilidad a la luz (sensibilidad a la
luz de 10 lux aprox. cuando se establece el
valor mínimo).
B
C
D
E
F
A
ADVERTENCIA: si se usa algún dispositivo de control especial con este accesorio, siga con cuidado las instrucciones para
garantizar el cumplimiento total con los requisitos de N.E.C. Si tiene alguna pregunta, comuníquese con un electricista cualificado.
ADVERTENCIA: este producto contiene productos químicos que el Estado de California considera causantes de cáncer,
defectos de nacimiento y/u otros trastornos reproductivos. Lávese completamente las manos después de instalar, manipular,
limpiar o tocar de cualquier otro modo este producto.
ADVERTENCIA:el borde de la placa de pared debe estar sellado a la pared con un material impermeable permanente
(látex, silicona, uretano, etc.) para cumplir los requisitos de U.L.
PRECAUCIÓN: todas las piezas de vidrio son frágiles. Tenga cuidado al manipular los componentes y las lámparas de vidrio.
Instrucciones de montaje e instalación
lea con cuidado las instrucciones y desconecte la energía eléctrica
en el panel de disyuntores principal antes de iniciar la instalación.
PRECAUCIÓN:
P6341
NOTA: para obtener más información y especificaciones de los productos, consulte www.progresslighting.com
NEGRO
BLANCO
ROJO
VERDE
NEGRO
BLANCO
VERDE
NEGRO
BLANCO
NEGRO
BLANCO
ROJO
VERDE
NEGRO
BLANCO
COMÚN
(BLANCO)
LÍNEA (NEGRO)
SOLO 120 V
CONEXIÓN
A TIERRA
(VERDE)
COMÚN
(BLANCO)
LÍNEA (NEGRO)
SOLO 120 V
CONEXIÓN
A TIERRA
(VERDE)
BLANCO
CABLE DE CORRIENTE
CABLE DE CONEXIÓN
A TIERRA DESDE LA
CORRIENTE
PELADO
O VERDE
CABLE DE CORRIENTE
NEGRO
CABLE DE CONEXIÓN
A TIERRA DESDE LA
CORRIENTE PELADO
O VERDE
CABLE DE CONEXIÓN
A TIERRA DEL
ACCESORIO
PELADO
O VERDE
TORNILLO VERDE DE
CONEXIÓN A TIERRA
O
CABLE DE ACCESORIO
BLANCO O IDENTIFICADO
CABLE DE ACCESORIO
NEUTRO O NEGRO
EMPALMES
PLÁSTICOS
INCLUIDOS EN
LA LISTA UL
