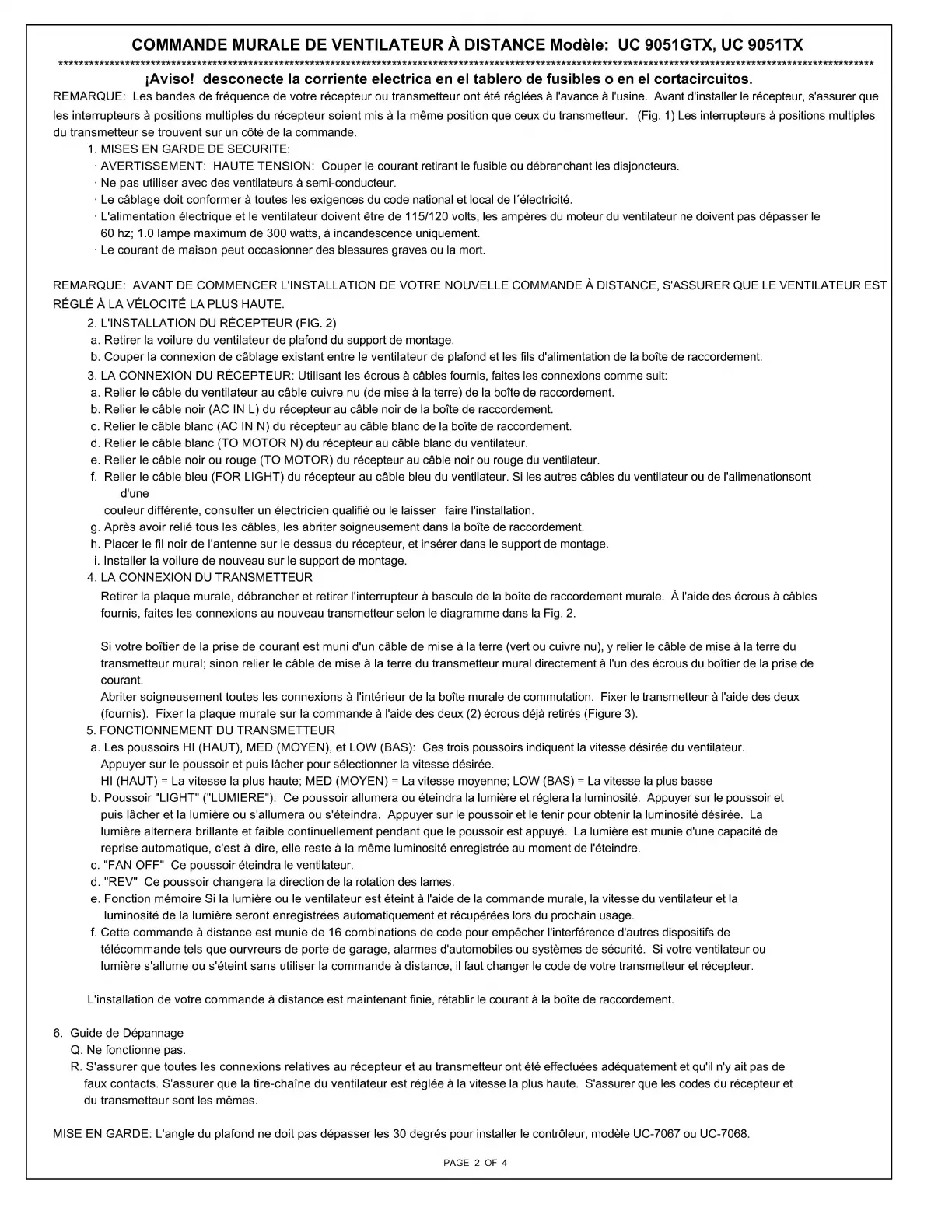

COMMANDE
MURALE
DE
VENTILATEUR
À
DISTANCE
Modèle:
UC
9051GTX,
UC
9051TX
kkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkk
¡Aviso!
desconecte
la
corriente
electrica
en
el
tablero
de
fusibles
o
en
el
cortacircuitos.
REMARQUE:
Les
bandes
de
fréquence
de
votre
récepteur
ou
transmetteur
ont
été
réglées
à
l'avance
à
l'usine.
Avant
d'installer
le
récepteur,
s'assurer
que
les
interrupteurs
à
positions multiples
du
récepteur
soient
mis
à
la
même
position
que
ceux
du
transmetteur.
(Fig.
1)
Les
interrupteurs
à
positions multiples
du
transmetteur
se
trouvent
sur
un
côté
de
la
commande.
1.
MISES
EN
GARDE
DE
SECURITE:
:
AVERTISSEMENT:
HAUTE
TENSION:
Couper
le
courant
retirant
le
fusible
ou
débranchant
les
disjoncteurs.
-
Ne
pas
utiliser
avec
des
ventilateurs
à
semi-conducteur.
-
Le
câblage
doit
conformer
à
toutes
les
exigences
du
code
national
et
local
de
l'électricité.
-
L'alimentation
électrique
et
le
ventilateur
doivent
être
de
115/120
volts,
les
ampères
du
moteur
du
ventilateur
ne
doivent
pas
dépasser
le
60
hz;
1.0
lampe
maximum
de
300
watts,
à
incandescence
uniquement.
-
Le
courant
de
maison
peut
occasionner
des
blessures
graves
ou
la
mort.
REMARQUE:
AVANT
DE
COMMENCER
L'INSTALLATION
DE
VOTRE
NOUVELLE
COMMANDE
A
DISTANCE,
S'ASSURER
QUE
LE
VENTILATEUR
EST
RÉGLÉ
A
LA
VELOCITE
LA
PLUS
HAUTE.
2.
INSTALLATION
DU
RÉCEPTEUR
(FIG.
2)
a.
Retirer
la
voilure
du
ventilateur
de
plafond
du
support
de
montage.
b.
Couper
la
connexion
de
câblage
existant
entre
le
ventilateur
de
plafond
et
les
fils
d'alimentation
de
la
boîte
de
raccordement.
3.
LA
CONNEXION
DU
RECEPTEUR:
Utilisant
les
écrous
à
câbles
fournis,
faites
les
connexions
comme
suit:
a.
Relier
le
câble
du
ventilateur
au
câble
cuivre
nu
(de
mise
à
la
terre)
de
la
boîte
de
raccordement.
Relier
le
câble
noir
(AC
IN
L)
du
récepteur
au
câble
noir
de
la
boîte
de
raccordement.
Relier
le
câble blanc
(AC
IN
N)
du
récepteur
au
câble blanc
de
la
boîte
de
raccordement.
Relier
le
câble blanc
(TO
MOTOR
N)
du
récepteur
au
câble blanc
du
ventilateur.
Relier
le
câble
noir
ou
rouge
(TO
MOTOR)
du
récepteur
au
câble
noir
ou
rouge
du
ventilateur.
Relier
le
câble
bleu
(FOR
LIGHT)
du
récepteur
au
câble
bleu
du
ventilateur.
Si
les
autres
câbles
du
ventilateur
ou
de
l'alimenationsont
d'une
couleur
différente,
consulter
un
électricien
qualifié
ou
le
laisser
faire
l'installation.
Après
avoir
relié
tous
les
câbles,
les
abriter
soigneusement
dans
la
boîte
de
raccordement.
Placer
le
fil
noir
de
l'antenne
sur
le
dessus
du
récepteur,
et
insérer
dans
le
support
de
montage.
Installer
la
voilure
de
nouveau
sur
le
support
de
montage.
4.
LA
CONNEXION
DU
TRANSMETTEUR
Retirer
la
plaque
murale,
débrancher
et
retirer
l'interrupteur
à
bascule
de
la
boîte
de
raccordement
murale.
À
l'aide
des
écrous
à
câbles
fournis,
faites
les
connexions
au
nouveau
transmetteur
selon
le
diagramme
dans
la
Fig.
2.
neo
-
7a
Si
votre
boîtier
de
la
prise
de
courant
est
muni
d'un
câble
de
mise
à
la
terre
(vert
ou
cuivre
nu),
y
relier
le
câble
de
mise
à
la
terre
du
transmetteur
mural;
sinon
relier
le
cable
de
mise
à
la
terre
du
transmetteur
mural
directement
à
l'un
des
écrous
du
boîtier
de
la
prise
de
courant.
Abriter
soigneusement
toutes
les
connexions
à
l'intérieur
de
la
boîte
murale
de
commutation.
Fixer
le
transmetteur
à
l'aide
des
deux
(fournis).
Fixer
la
plaque
murale
sur
la
commande
à
l'aide
des
deux
(2)
écrous
déjà
retirés
(Figure
3).
5.
FONCTIONNEMENT
DU
TRANSMETTEUR
a.
Les
poussoirs
HI
(HAUT),
MED
(MOYEN),
et
LOW
(BAS):
Ces
trois
poussoirs
indiquent
la
vitesse
désirée
du
ventilateur.
Appuyer
sur
le
poussoir
et
puis
lâcher
pour
sélectionner
la
vitesse
désirée.
HI
(HAUT)
=
La
vitesse
la
plus
haute;
MED
(MOYEN)
=
La
vitesse
moyenne;
LOW
(BAS)
=
La
vitesse
la
plus
basse
b.
Poussoir
"LIGHT"
("LUMIERE"):
Ce
poussoir
allumera
ou
éteindra
la
lumière
et
réglera
la
luminosité.
Appuyer
sur
le
poussoir
et
puis
lâcher
et
la
lumière
ou
s'allumera
ou
s'éteindra.
Appuyer
sur
le
poussoir
et
le
tenir
pour
obtenir
la
luminosité
désirée.
La
lumière
alternera
brillante
et
faible
continuellement
pendant
que
le
poussoir
est
appuyé.
La
lumière
est
munie
d'une
capacité
de
reprise
automatique,
c'est-à-dire,
elle
reste
à
la
même
luminosité
enregistrée
au
moment
de
l'éteindre.
c.
"FAN
OFF"
Ce
poussoir
éteindra
le
ventilateur.
d.
"REV"
Ce
poussoir
changera
la
direction
de
la
rotation
des
lames.
e.
Fonction
mémoire
Si
la
lumière
ou
le
ventilateur
est
éteint
à
l'aide
de
la
commande
murale,
la
vitesse
du
ventilateur
et
la
luminosité
de
la
lumière
seront
enregistrées
automatiquement
et
récupérées
lors
du
prochain
usage.
f.
Cette
commande
à
distance
est
munie
de
16
combinations
de
code
pour
empêcher
l'interférence
d'autres
dispositifs
de
télécommande
tels
que
ourvreurs
de
porte
de
garage,
alarmes
d'automobiles
ou
systèmes
de
sécurité.
Si
votre
ventilateur
ou
lumière
s'allume
ou
s'éteint
sans
utiliser
la
commande
à
distance,
il
faut
changer
le
code
de
votre
transmetteur
et
récepteur.
L'installation
de
votre
commande
à
distance
est
maintenant
finie,
rétablir
le
courant
à
la
boîte
de
raccordement.
6.
Guide
de
Dépannage
Q.
Ne
fonctionne
pas.
R.
S'assurer
que
toutes
les
connexions
relatives
au
récepteur
et
au
transmetteur
ont
été
effectuées
adéquatement
et
qu'il
n'y
ait
pas
de
faux
contacts.
S'assurer
que
la
tire-chaîne
du
ventilateur
est
réglée
à
la
vitesse
la
plus
haute.
S'assurer
que
les
codes
du
récepteur
et
du
transmetteur
sont
les
mêmes.
MISE
EN
GARDE:
L'angle
du
plafond
ne
doit
pas
dépasser
les
30
degrés
pour
installer
le
contrôleur,
modèle
UC-7067
ou
UC-7068.
PAGE
2
OF
4
