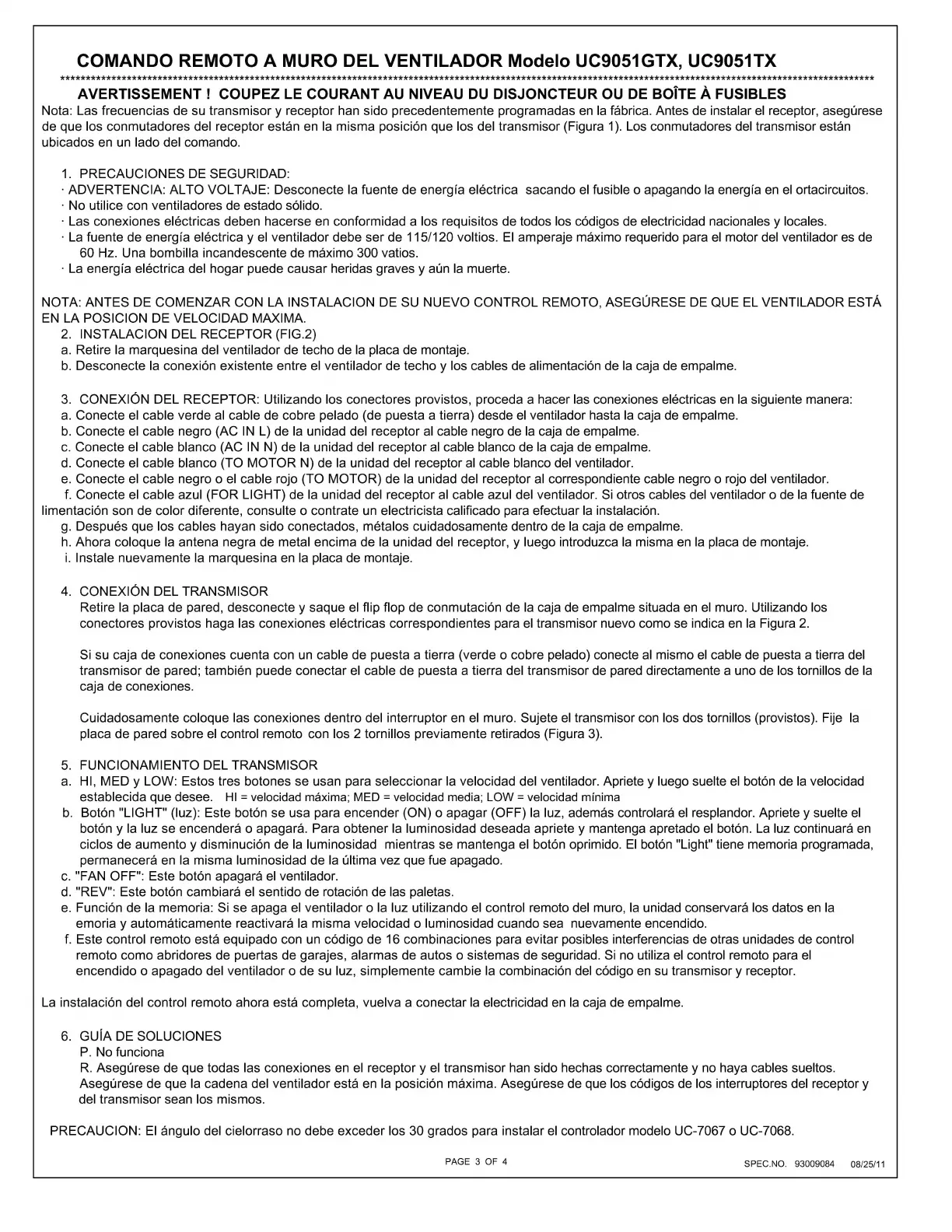

COMANDO
REMOTO
A
MURO
DEL
VENTILADOR
Modelo
UC9051GTX,
UC9051TX
kkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkk
AVERTISSEMENT
!
COUPEZ
LE
COURANT
AU
NIVEAU
DU
DISJONCTEUR
OU
DE
BOÎTE
À
FUSIBLES
Nota:
Las
frecuencias
de
su
transmisor
y
receptor
han
sido
precedentemente
programadas
en
la
fábrica.
Antes
de
instalar
el
receptor,
asegúrese
de
q
ue
los
conmutadores
del
receptor
están
en
la
misma
posición
que
los
del
transmisor
(Figura
1).
Los
conmutadores
del
transmisor
están
ubicados
en
un
lado
del
comando.
1.
PRECAUCIONES
DE
SEGURIDAD:
:
ADVERTENCIA:
ALTO
VOLTAJE:
Desconecte
la
fuente
de
energía
eléctrica
sacando
el
fusible
o
apagando
la
energía
en
el
ortacircuitos.
-
No
utilice
con
ventiladores
de
estado
sólido.
-
Las
conexiones
eléctricas
deben
hacerse
en
conformidad
a
los
requisitos
de
todos
los
códigos
de
electricidad
nacionales
y
locales.
-
La
fuente
de
energía
eléctrica
y
el
ventilador
debe
ser
de
115/120
voltios.
El
amperaje
máximo
requerido
para
el
motor
del
ventilador
es
de
60
Hz.
Una
bombilla
incandescente
de
máximo
300
vatios.
-
La
energía
eléctrica
del
hogar
puede
causar
heridas
graves
y
aún
la
muerte.
NOTA:
ANTES
DE
COMENZAR
CON
LA
INSTALACION
DE
SU
NUEVO
CONTROL
REMOTO,
ASEGÚRESE
DE
QUE
EL
VENTILADOR
ESTÁ
EN
LA
POSICION
DE
VELOCIDAD
MAXIMA.
2.
a.
b.
2079
Y
©
e.
INSTALACION
DEL
RECEPTOR
(FIG.2)
Retire
la
marquesina
del
ventilador
de
techo
de
la
placa
de
montaje.
Desconecte
la
conexión
existente
entre
el
ventilador
de
techo
y
los
cables
de
alimentación
de
la
caja
de
empalme.
.
CONEXIÓN
DEL
RECEPTOR:
Utilizando
los
conectores
provistos,
proceda
a
hacer
las
conexiones
eléctricas
en
la
siguiente
manera:
.
Conecte
el
cable
verde
al
cable
de
cobre
pelado
(de
puesta
a
tierra)
desde
el
ventilador
hasta
la
caja
de
empalme.
.
Conecte
el
cable
negro
(AC
IN
L)
de
la
unidad
del
receptor
al
cable
negro
de
la
caja
de
empalme.
.
Conecte
el
cable
blanco
(AC
IN
N)
de
la
unidad
del
receptor
al
cable
blanco
de
la
caja
de
empalme.
.
Conecte
el
cable
blanco
(TO
MOTOR
N)
de
la
unidad
del
receptor
al
cable
blanco
del
ventilador.
Conecte
el
cable
negro
o
el
cable
rojo
(TO
MOTOR)
de
la
unidad
del
receptor
al
correspondiente
cable
negro
o
rojo
del
ventilador.
f.
Conecte
el
cable
azul
(FOR
LIGHT)
de
la
unidad
del
receptor
al
cable
azul
del
ventilador.
Si
otros
cables
del
ventilador
o
de
la
fuente
de
limentación
son
de
color
diferente,
consulte
o
contrate
un
electricista
calificado
para
efectuar
la
instalación.
g
h
4
G:
d.
e.
f.
.
Después
que
los
cables
hayan
sido
conectados,
métalos
cuidadosamente
dentro
de
la
caja
de
empalme.
.
Ahora
coloque
la
antena
negra
de
metal
encima
de
la
unidad
del
receptor,
y
luego
introduzca
la
misma
en
la
placa
de
montaje.
.
Instale
nuevamente
la
marquesina
en
la
placa
de
montaje.
.
CONEXIÓN
DEL
TRANSMISOR
Retire
la
placa
de
pared,
desconecte
y
saque
el
flip
flop
de
conmutación
de
la
caja
de
empalme
situada
en
el
muro.
Utilizando
los
conectores
provistos
haga
las
conexiones
eléctricas
correspondientes
para
el
transmisor
nuevo
como
se
indica
en
la
Figura
2.
Si
su
caja
de
conexiones
cuenta
con
un
cable
de
puesta
a
tierra
(verde
o
cobre
pelado)
conecte
al
mismo
el
cable
de
puesta
a
tierra
del
transmisor
de
pared;
también
puede
conectar
el
cable
de
puesta
a
tierra
del
transmisor
de
pared
directamente
a
uno
de
los
tornillos
de
la
caja
de
conexiones.
Cuidadosamente
coloque
las
conexiones
dentro
del
interruptor
en
el
muro.
Sujete
el
transmisor
con
los
dos
tornillos
(provistos).
Fije
la
placa
de
pared
sobre
el
control
remoto
con
los
2
tornillos
previamente
retirados
(Figura
3).
.
FUNCIONAMIENTO
DEL
TRANSMISOR
.
HI,
MED
y
LOW:
Estos
tres
botones
se
usan
para
seleccionar
la
velocidad
del
ventilador.
Apriete
y
luego
suelte
el
botón
de
la
velocidad
establecida
que
desee.
HI
=
velocidad
máxima;
MED
=
velocidad
media;
LOW
=
velocidad
mínima
.
Botón
"LIGHT"
(luz):
Este
botón
se
usa
para
encender
(ON)
o
apagar
(OFF)
la
luz,
además
controlará
el
resplandor.
Apriete
y
suelte
el
botón
y
la
luz
se
encenderá
o
apagará.
Para
obtener
la
luminosidad
deseada
apriete
y
mantenga
apretado
el
botón.
La
luz
continuará
en
ciclos
de
aumento
y
disminución
de
la
luminosidad
mientras
se
mantenga
el
botón
oprimido.
El
botón
"Light"
tiene
memoria
programada,
permanecerá
en
la
misma
luminosidad
de
la
última
vez
que
fue
apagado.
"FAN
OFF":
Este
botón
apagará
el
ventilador.
"REV":
Este
botón
cambiará
el
sentido
de
rotación
de
las
paletas.
Función
de
la
memoria:
Si
se
apaga
el
ventilador
o
la
luz
utilizando
el
control
remoto
del
muro,
la
unidad
conservará
los
datos
en
la
emoria
y
automáticamente
reactivará
la
misma
velocidad
o
luminosidad
cuando
sea
nuevamente
encendido.
Este
control
remoto
está
equipado
con
un
código
de
16
combinaciones
para
evitar
posibles
interferencias
de
otras
unidades
de
control
remoto
como
abridores
de
puertas
de
garajes,
alarmas
de
autos
o
sistemas
de
seguridad.
Si
no
utiliza
el
control
remoto
para
el
encendido
o
apagado
del
ventilador
o
de
su
luz,
simplemente
cambie
la
combinación
del
código
en
su
transmisor
y
receptor.
La
instalación
del
control
remoto
ahora
está
completa,
vuelva
a
conectar
la
electricidad
en
la
caja
de
empalme.
6.
GUÍA
DE
SOLUCIONES
P.
No
funciona
R.
Asegúrese
de
que
todas
las
conexiones
en
el
receptor
y
el
transmisor
han
sido
hechas
correctamente
y
no
haya
cables
sueltos.
Asegúrese
de
que
la
cadena
del
ventilador
está
en
la
posición
máxima.
Asegúrese
de
que
los
códigos
de
los
interruptores
del
receptor
y
del
transmisor
sean
los
mismos.
PRECAUCION:
El
ángulo
del
cielorraso
no
debe
exceder
los
30
grados
para
instalar
el
controlador
modelo
UC-7067
o
UC-7068.
PAGE
3
OF
4
SPEC.NO.
93009084
08/25/11
