Progress PKG1640 - Page 45

Ha
Hb
Hc
Hd

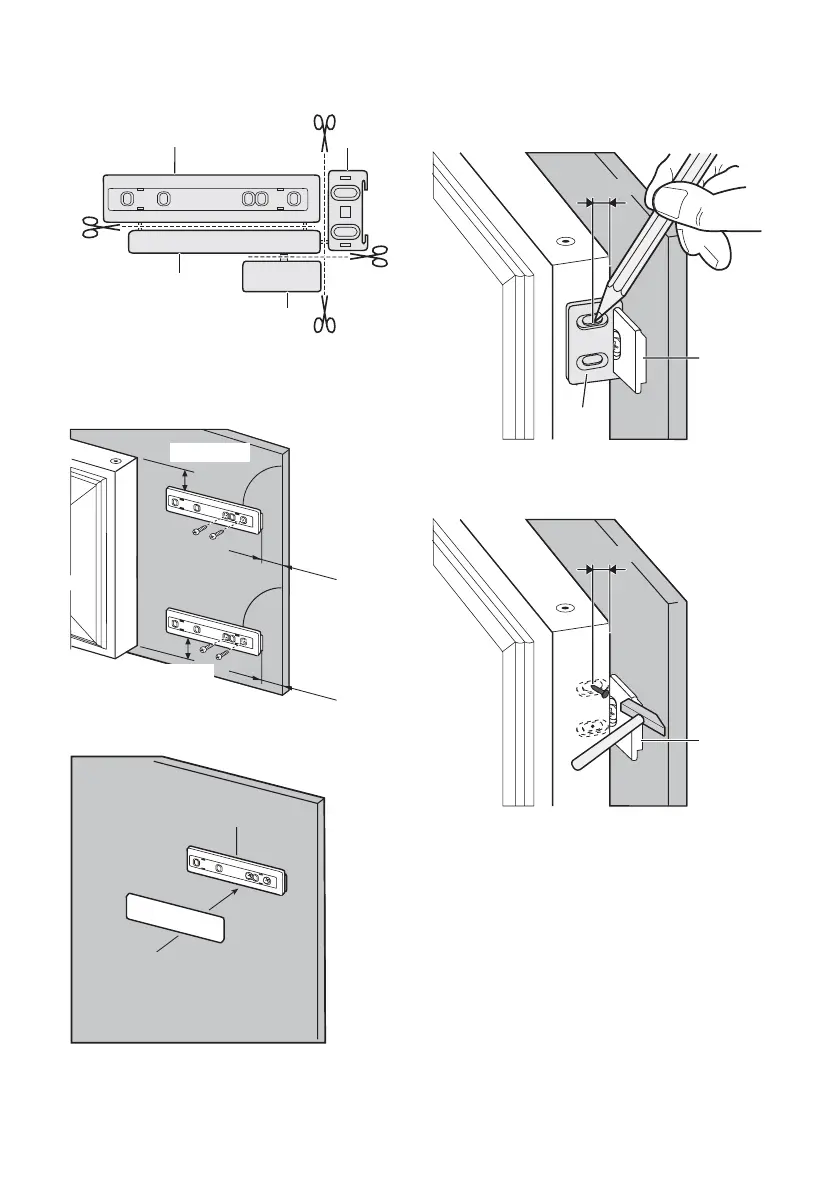

8. Monteer onderdeel Ha aan de binnen-
kant van het keukenmeubel.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
9. Duw onderdeel Hc op onderdeel Ha.
Ha
Hc
10. Zet de deur van het apparaat en de deur
van het keukenmeubel open in een hoek
van 90°.
Plaats het kleine vierkantje (Hb) in de ge-
leider (Ha).
Zet de deur van het apparaat en de deur
van het keukenmeubel tegen elkaar en
markeer de gaten.
Ha
Hb
8 mm
11. Verwijder de beugels. Installeer de spij-
ker (K) 8 mm van de buitenste rand van
de deur.
Ha
K
8 mm
12. Plaats het kleine vierkantje op de gelei-
der terug en maakt het goed met de
meegeleverde schroeven vast.
Lijn de deur van het keukenmeubel en de
deur van het apparaat uit met behulp van
onderdeel Hb.
progress 45
