5.2.1 VERBINDUNGEN DER PLATINE

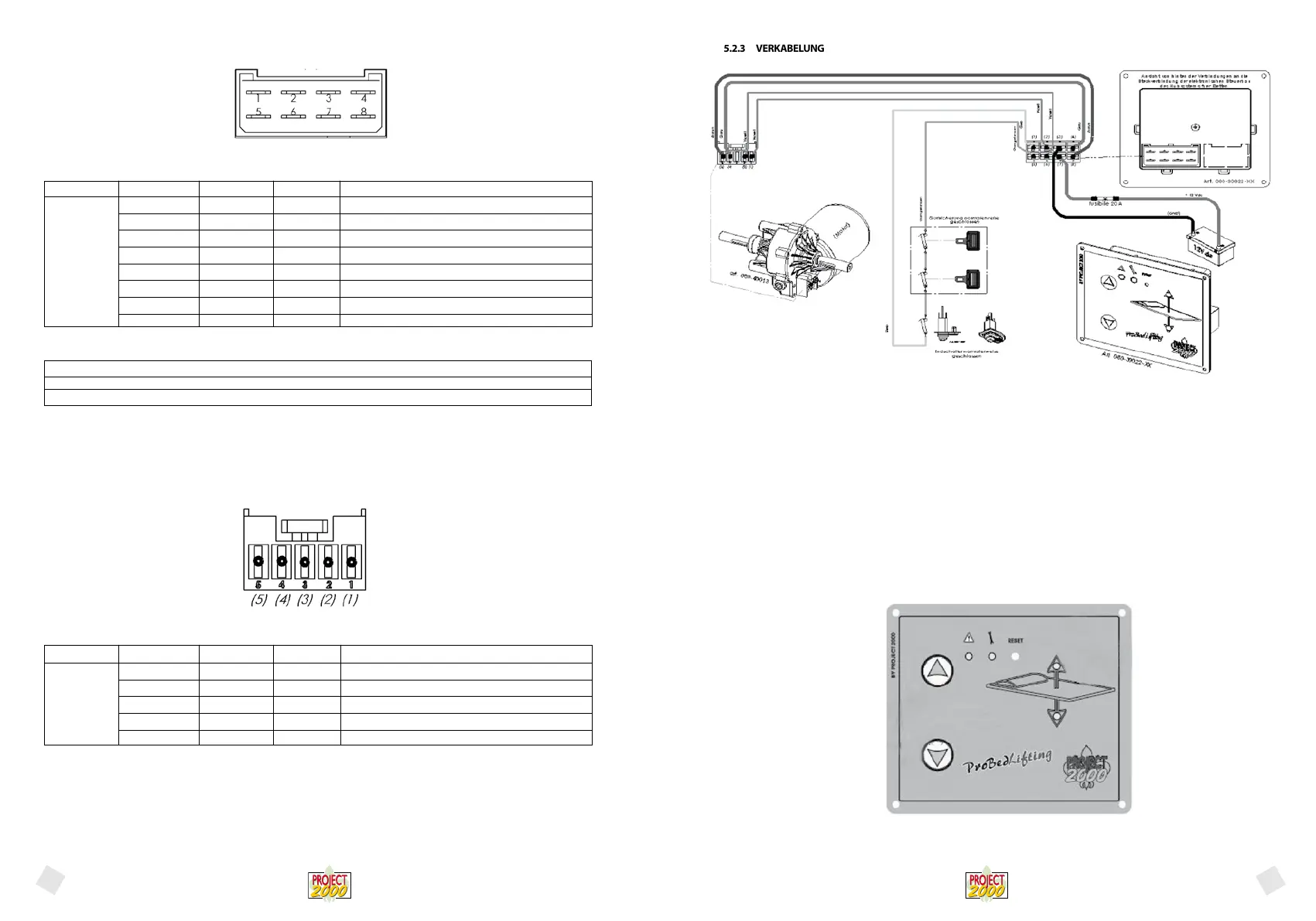

FIG. 1 – FASTON VERBINDER ANSICHT - SEITE DER KONTAKTE
- Einspeisung
SPANNUNG EINSPEISUNG DC (nominal): 12Vdc
TOLLERANZ: - 10% / 20% (*Anmerkung)
SPANNUNG EINSPEISUNG DC (MIN÷MAX): 10,8÷14,4 Vdc
(*Anmerkung) Der angegebene Wert bezieht sich auf die geschätzten durchschnittlichen Merkmale und Arbeitsbelastungen des Mo-
tors. Daher ist dieser der Mindestwert, bei dem der Betrieb der Vorrichtung bei gemeldeter Höchstbelastung garantiert ist.
In Bezug auf Fig. 1: die Speisespannung geht auf Klemme 2 und 6 des 8-poligen Faston Verbinder, dabei kommt der positive Pol auf
Klemme 2 und die Masse auf Klemme 6.
5.2.2 VERBINDUNG DES MOTORS
FIG. 2 - MOTORVERBINDUNG ANSICHT - SEITE DES KABELEINGANGS
Der Motor hat einen 5-poligen Stecker, der die nicht befestigte Verbindungssteckdose aufnimmt siehe Fig. 2. Diese Figur zeigt den
Stecker von der Ansicht der Verkabelung.
Die Kabel 5 und 4 sind die Verbindungen für den Motor; für deren Verkabelung siehe Fig. 3.
Die Kabel 2 und 1 sind die Verbindungen für das Signal des Schrittzählers. Dieses Signal ist ein geschlossener Kontakt, der direkt von
der Platine gespeist wird. Betriebsspannung von 0 bis 5Vdc.
Das Kabel 3 wird nicht benutzt.
5.2.3 VERKABELUNG
FIG. 3 – VERBINDUNGSSCHEMA
Das Schema in Fig. 3 fasst alle Verbindungen zusammen, die zwischen der Platine und den anderen Elementen aufzustellen sind, um
somit eine korrekt funktionierende Anlage zu haben.
Man erinnert daran, dass die Verbindungen des Motors (PIN 8 und 4 des 8-poligen Steckers) und die Verbindungen der Einspeisung
(PIN 3 und 7 des 8-poligen Steckers) genau laut Figur durchzuführen sind. Während die Verbindungen des Schrittzählers (PIN 2 und 6 des
8-poligen Steckers) und des Endschalters (PIN 1 und 5 des 8-poligen Steckers) keine Polarität haben und daher auch austauschbar sind.
Halten Sie sich genau an die zu der Bett-Hubvorrichtung mitgelieferten Anleitungen (Verbindungsschema). Beachten Sie bei der
Installierung die geltenden IEC Normen für diesen Bereich. Der Hersteller liefert zusammen mit der Bett-Hubvorrichtung auch eine
Reihe von standardisierten Verkabelungen für die Installierung mit. Nach der elektrischen Installierung kann das Produkt in Betrieb
genommen und zur Abnahme geprüft werden. Die Herstellerrma lehnt jegliche Verantwortung ab, im Fall von Gerätestörung der
Bett-Hubvorrichtung oder des Fahrzeuges, die auf Verbindungen an nicht perfekt funktionierender elektrischer Anlage und
auf nicht korrekte Installierung auf das Fahrzeug zurück zu führen sind.
5.2.4 BENUTZERHANDBUCH
FIG. 4 – STEUERGERÄT - FRONTALES PANEEL DES ELEKTRONISCHEN ENCODERS
Siebdruck ID logisch Range Klemmen Merkmale – Beschreibung
MOT1 0 - 12Vdc CN1 - 8 Motor (BRAUN)
+12 12Vdc CN1 - 7 Pol positiv Einspeisung
Schrittzähler 0 - 5Vdc CN1 - 6 Signal Schrittzähler (GRÜN)
Endschalter 0 - 5Vdc CN1 - 5 Signal Endschalter (ORANGE)
MOT2 0 - 12Vdc CN1 - 4 Motor (GRAU)
GND GND CN1 - 3 Pol negativ Einspeisung
GND GND CN1 - 2 GND Signal Schrittzähler (GRÜN)
GND GND CN1 - 1 GND Signale Endschalter (GELB)
CN2
Siebdruck ID logisch Range Klemmen Merkmale – Beschreibung
MOT1 0 - 12Vdc PIN 5 Motor (BRAUN)
MOT2 0 - 12Vdc PIN 4 Motor (GRAU)
frei PIN 3 frei
Schrittzähler 0 - 5Vdc PIN 2 Signal Schrittzähler (GRÜN)
Schrittzähler 0 - 5Vdc PIN 1 Signal Schrittzähler (GRÜN)
Verbindung-
sstecker auf
dem Motor
