3) Facendo scendere il letto premere il pulsante di ne corsadel punto più basso (quello montato sull’encoder meccanico) il letto si
deve arrestare immediatamente.
Fatto questa verica i ne corsa sono sincronizzati.
5.3.2 CONNESSIONI DEL MOTORE
(C-3) FIG. 2 – CONNETTORE MOTORE VISTA LATO DI INGRESSO DEI FILI
Il motore dispone di un connettore 5 poli che accoglie un connettore femmina volante il cui aspetto è simboleggiato in g. 2 – Tale
gura mostra il connettore dal lato di connessione dei li cablati.
I li n. 4 e 5 sono il collegamento per il motore, per il loro cablaggio riferirsi allo schema di g. 2.
5.3.3 CABLAGGI

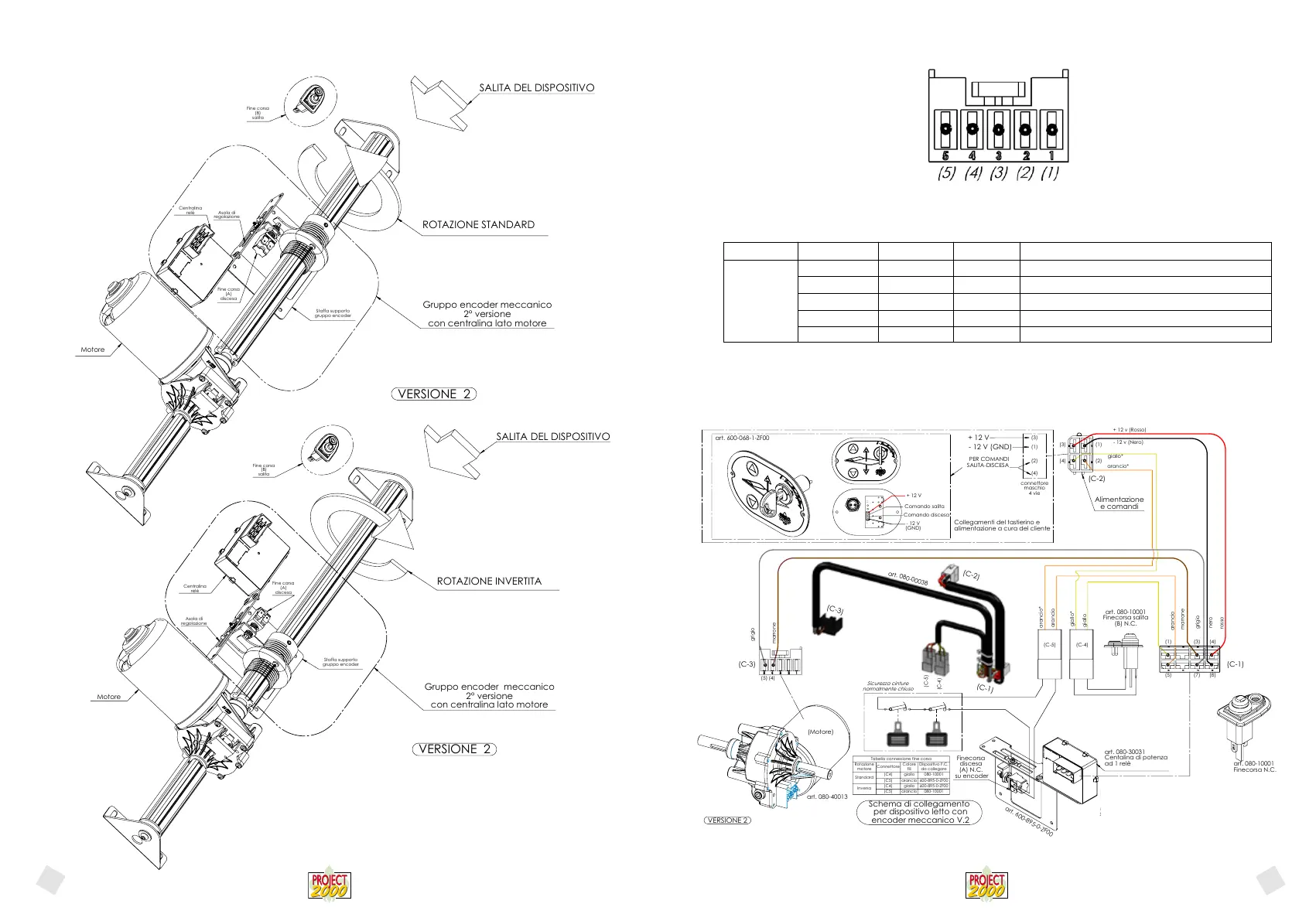

FIG. 3.A – SCHEMA DEI COLLEGAMENTI
Serigrafia ID logico Range Morsetti Caratteristiche - Descrizione
MOT2 0 - 12Vdc PIN 5 Motore (GRIGIO)
MOT1 0 - 12Vdc PIN 4 Motore (MARRONE)
Non usato PIN 3 Non usato
Non usato PIN 2 Non usato
Non usato PIN 1 Non usato
(C-3)
Italiano Italiano
art. 080-40013
VERSIONE 2
Schema di collegamento
per dispositivo letto con
encoder meccanico V.2
(4)
(5) (7) (8)
(4)(3)(1)
(C-3)
(5) (4)
+ 12 V
marrone
grigio
arancio*
(3)
giallo*
arancio
giallo
rosso
nero
(1)
grigio
marrone
+ 12 v (Rosso)
- 12 v (Nero)
(3)
- 12 V (GND)
(1)
PER COMANDI
SALITA-DISCESA
(2)
(4)
giallo*
(2)
arancio*
arancio
connettore
maschio
4 vie
Alimentazione
e comandi
(C-2)
(C-5) (C-4)
(C-5)
(C-2)
(C-3)
(C-4)
(C-1)
art. 080-00038
art. 600-068-1-ZF00
Collegamenti del tastierino e
alimentazione a cura del cliente
Comando discesa
+ 12 V
- 12 V
(GND)
Comando salita
art. 080-30031
Centalina di potenza
ad 1 relè
Finecorsa
discesa
(A) N.C.
su encoder
art. 600-895-0-ZF00
art. 080-10001
Finecorsa salita
(B) N.C.
art. 080-10001
Finecorsa N.C.
(C-1)
(Motore)
Sicurezza cinture
normalmente chiuso
Tabella connessione fine corsa
Rotazione
motore
Connettore
Colore
fili
Dispositivo F.C.
da collegare
Standard
(C4) giallo 080-10001
(C5) arancio 600-895-0-ZF00
Inversa
(C4) giallo 600-895-0-ZF00
(C5) arancio 080-10001
Data
Disegnato
Approvato
AL N°
Scala
Codice articolo Descrizione
RIF. Matricola >>
1
Ed.
DAL N°
Peso (Kg)
>>>>
Schema collegamenti per encoder meccanico SCH_encoder_mecc
23/09/2010
A.V. Nardini D.
- - - -
Controllato/Approvato
Rev.
Descrizione modifica Data modifica
Foglio
02 - -
Vista
3D + ortogonale
- -
30/06/2011
12:43:43
Data ult.mod.
Controllato
Assorbimento
- -
Nardini D.
Fine corsa
(A)
discesa
Staffa supporto
gruppo encoder
Motore
Centralina
relè
Fine corsa
(B)
salita
Asola di
regolazione
ROTAZIONE STANDARD
SALITA DEL DISPOSITIVO
Gruppo encoder meccanico
2° versione
con centralina lato motore
VERSIONE 2
Fine corsa
(A)
discesa
Staffa supporto
gruppo encoder
Motore
Centralina
relè
Fine corsa
(B)
salita
Asola di
regolazione
ROTAZIONE INVERTITA
Gruppo encoder meccanico
2° versione
con centralina lato motore
SALITA DEL DISPOSITIVO
VERSIONE 2
