INSTRUCTIONS POUR L’ASSEMBLAGE

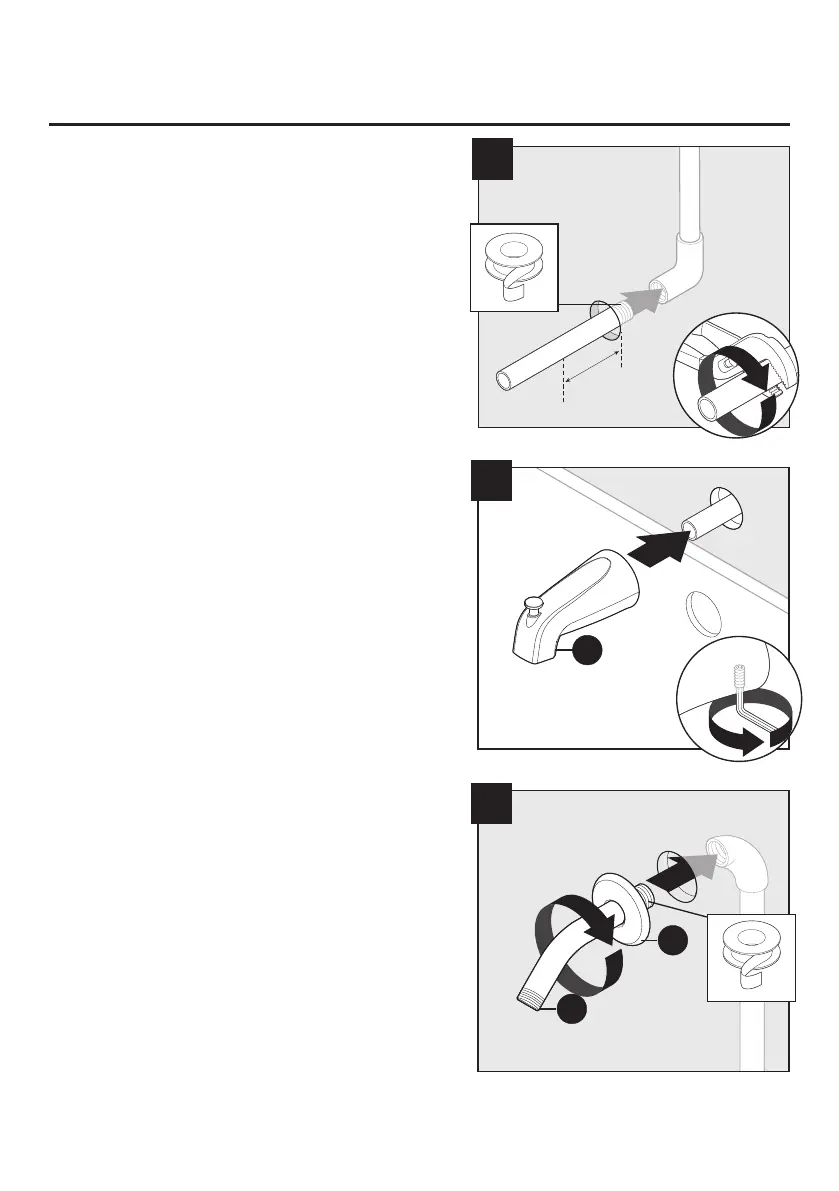

6. Posez le tuyau xé au mur (non inclus) sur lequel
il y aura le bec. Utilisez une tubulure de bonne
longueur pour que le letage dé passe du mur
ni de 3,81 cm à 5,08 cm.
7. Posez le bec de baignoire (I). Serrez la vis de
calage à l’aide de la clé hexagonale.
8. Raccordez le bras de douche (B) et la plaquette
de bras de douche (C) au coude du tuyau de
douche vertical.
1
7
1
2
8
1
6
7
8
6
I
C
B
3,81 à 5,08 cm
