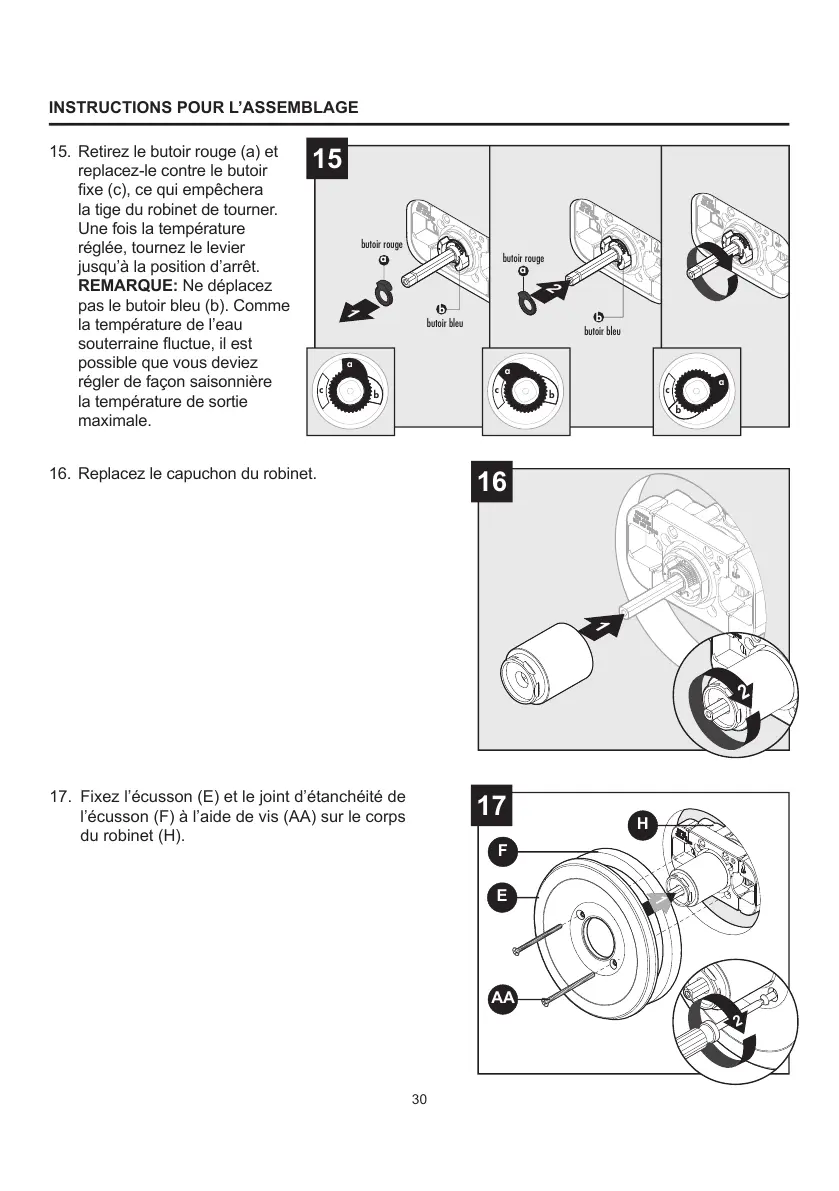

INSTRUCTIONS POUR L’ASSEMBLAGE
17. Fixez l’écusson (E) et le joint d’étanchéité de
l’écusson (F) à l’aide de vis (AA) sur le corps
du robinet (H).
16. Replacez le capuchon du robinet.
15. Retirez le butoir rouge (a) et
replacez-le contre le butoir
xe (c), ce qui empêchera
la tige du robinet de tourner.
Une fois la température
réglée, tournez le levier
jusqu’à la position d’arrêt.
REMARQUE: Ne déplacez
pas le butoir bleu (b). Comme
la température de l’eau
souterraine uctue, il est
possible que vous deviez
régler de façon saisonnière
la température de sortie
maximale.
1
17
17
F
H
E
AA
2
1
16
16
2
1
2
a
a
b
b
15
15
butoir rouge
butoir rouge
butoir bleu
butoir bleu
b
c
a
b
c
a
b
c
a
