Assemblaggio della griglia posteriore

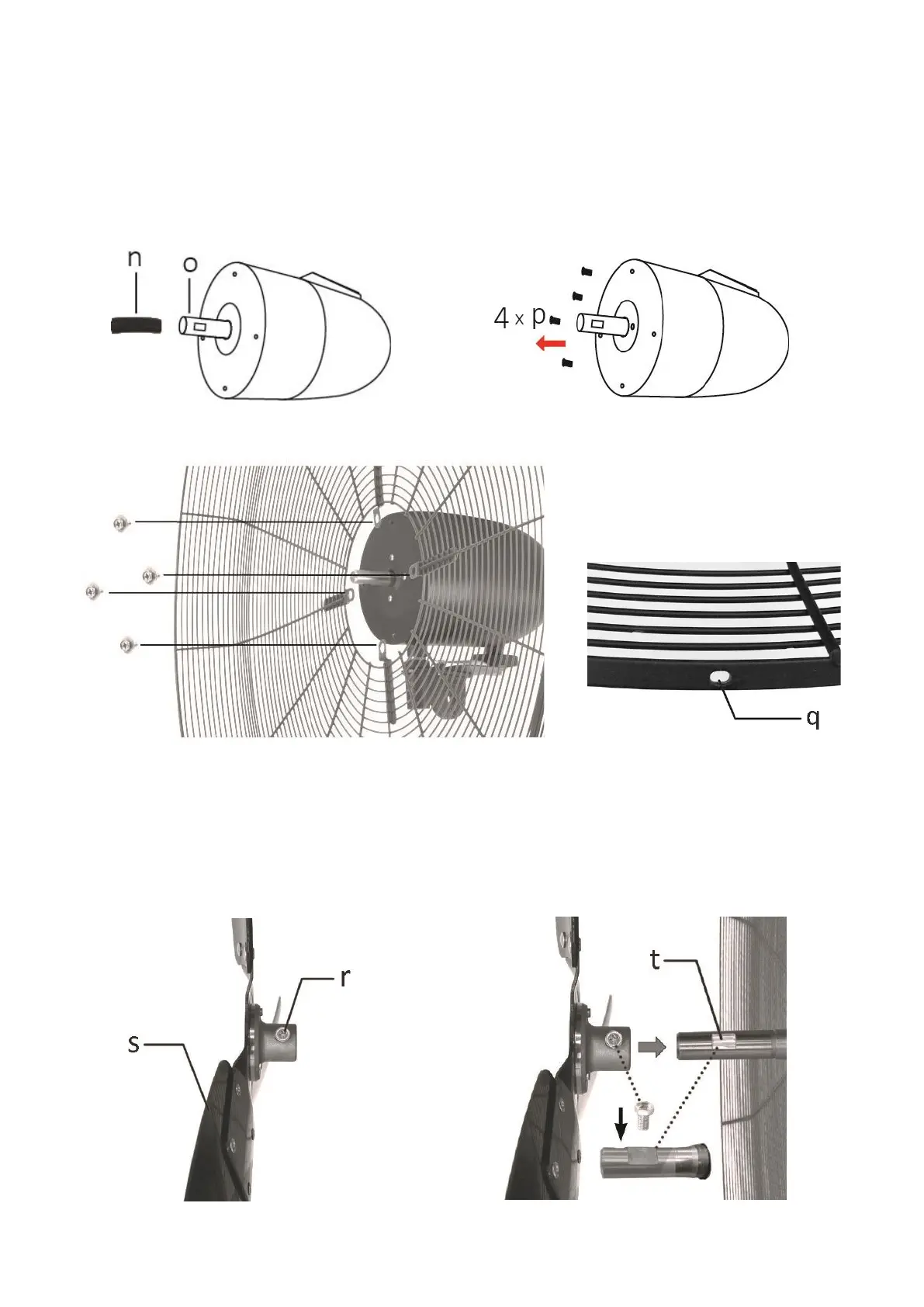

1. Rimuovere la guaina protettiva nera (n) dall'albero motore (o) (Fig. 9).
2.
3. Posizionare la griglia posteriore sull'unità motore allineando i fori per vite sulla griglia con quelli sul lato
anteriore dell'unità motore. Riavvitare le quattro viti (Fig. 11). Assicurarsi che il foro per vite (q) sulla griglia
posteriore sia posizionato in basso (Fig. 12).
Fig. 11 Fig. 12
Assemblaggio della ventola
1. Allentare la vite (r) sulla ventola (s) (Fig. 13).
2. Inserire il centro della ventola (allineando con la parte scanalata/piatta (t) dell'albero motore) sull'albero
motore, quindi serrare la vite al centro della ventola (Fig. 14).
Fig. 13 Fig. 14
