- 152 -

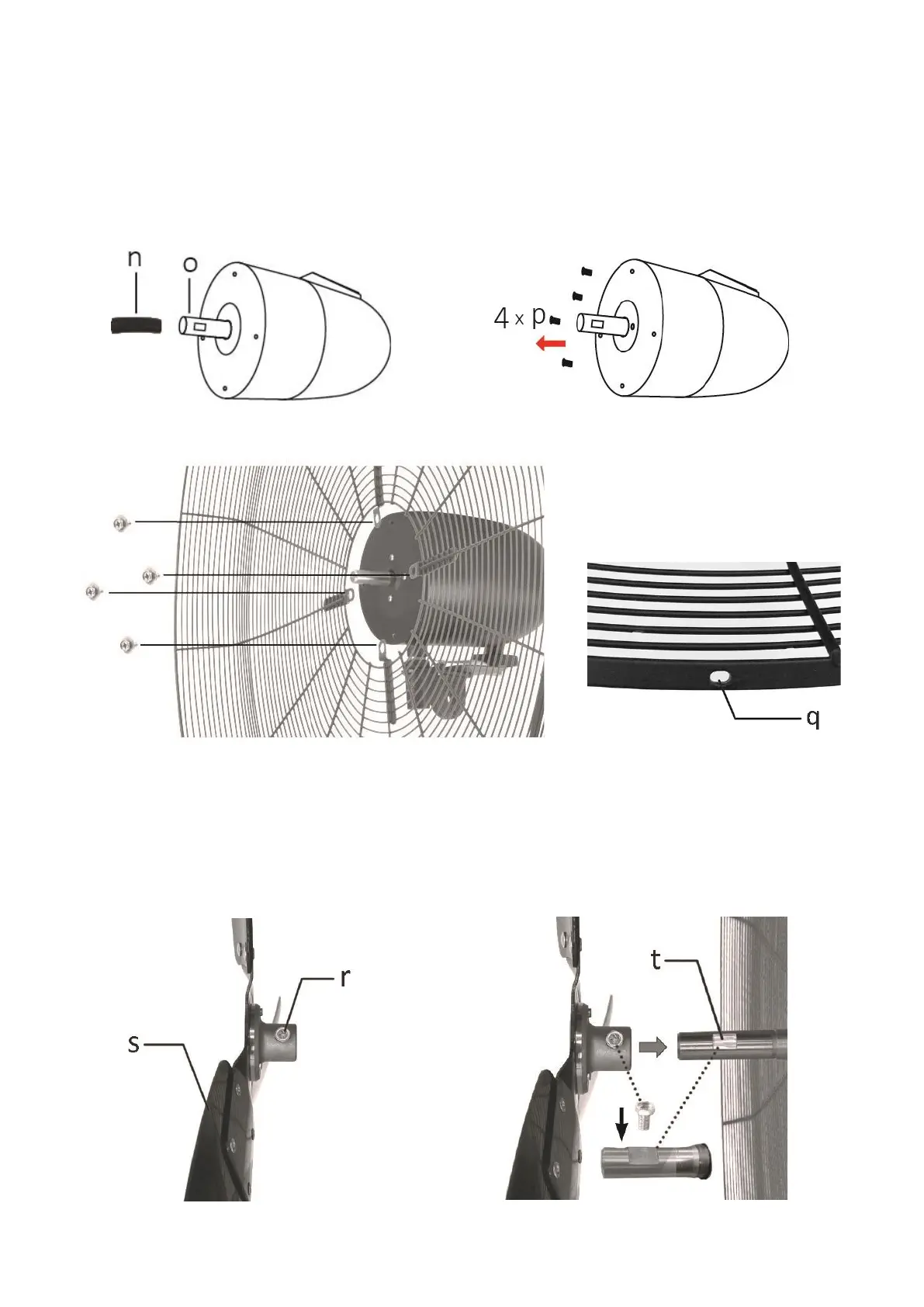

Bakre grillenheten
1. Ta bort den svarta skyddshylsan (n) från motoraxeln (o). (bild 9)
2. Lossa de fyra skruvarna (p) från framsidan av motorenheten. (bild 10)
3. Fäst det bakre gallret på motorenheten genom att rikta in skruvhålen på gallret och framsidan av
motorenheten. Dra åt de fyra skruvarna. (bild 11) Se till att skruvhålen (q) på det bakre gallret är nederst.
(bild 12)
bild 9 bild 10
bild 11 bild 12
Montering av fläktbladet
1. Lossa skruvarna (r) från fläktbladet (s). (bild 13)
2. Sätt i centrum av fläktbladet (rikta in mot spåren/platta delen (t) på motoraxeln) i motoraxeln och dra åt
skruven på mitten av fläktbladet. (bild 14)
bild 13 bild 14
