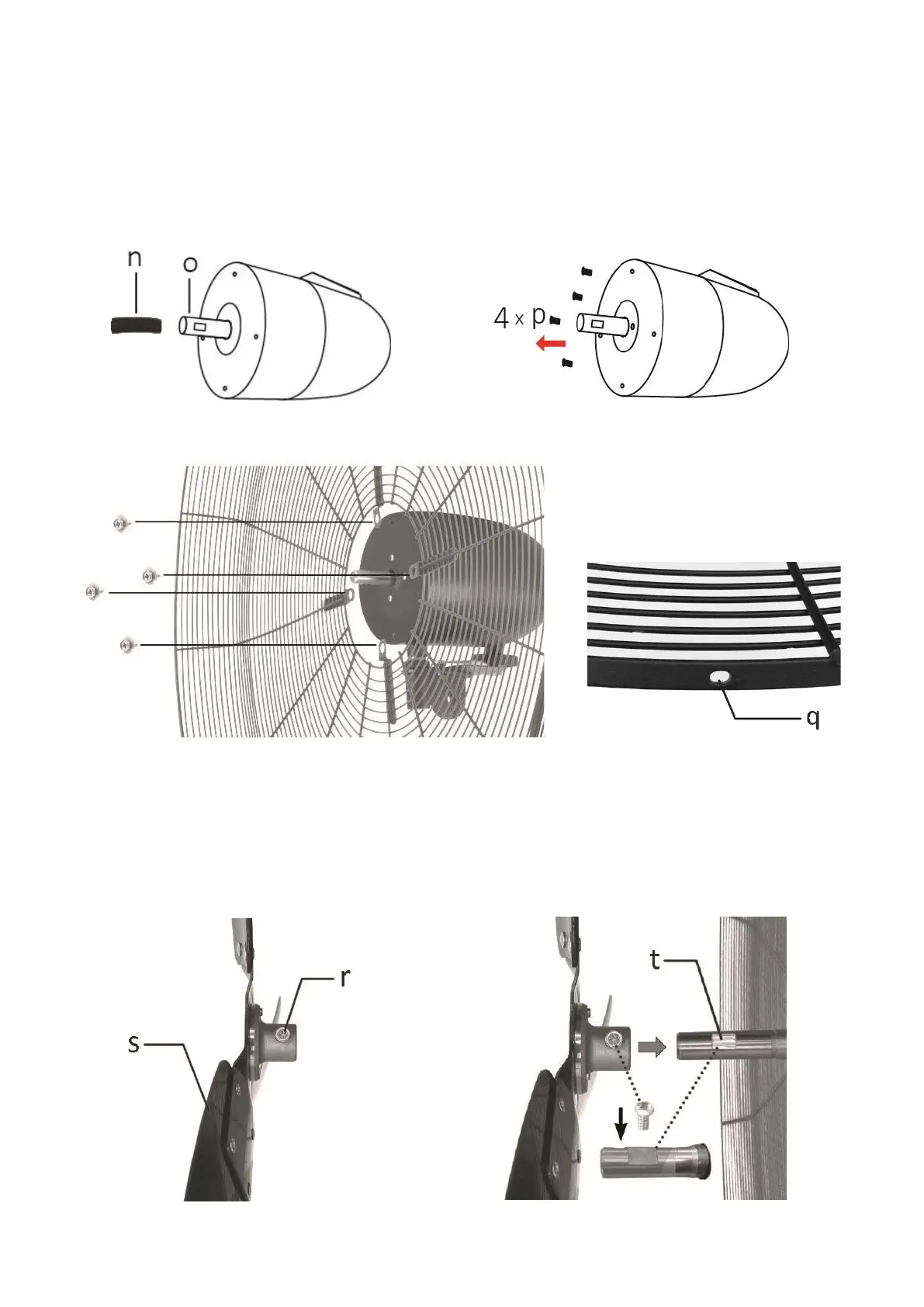

Assemblage de la grille arrière
1. Retirez le manchon de protection noir (n) de l'arbre du moteur (o) (schéma 9).
2. Desserrez les quatre vis (p) situées à l'avant du bloc moteur . (schéma 10).
3. Fixez la grille arrière sur le bloc moteur en alignant les trous de vis de la grille et le côté avant du bloc moteur.
Resserrez les quatre vis (schéma 11). Assurez-vous que le trou de vis (q) de la grille arrière est en bas (schéma
12).
 
Schéma 11 Schéma 12
Assemblage de la pale de ventilation
1. Desserrez la vis (r) de la pale de ventilateur (schéma 13).
2. moteur)
dans l'arbre du moteur et serrez la vis située au centre de la pale du ventilateur (schéma 14).
Schéma 13 Schéma 14
