- 8 -

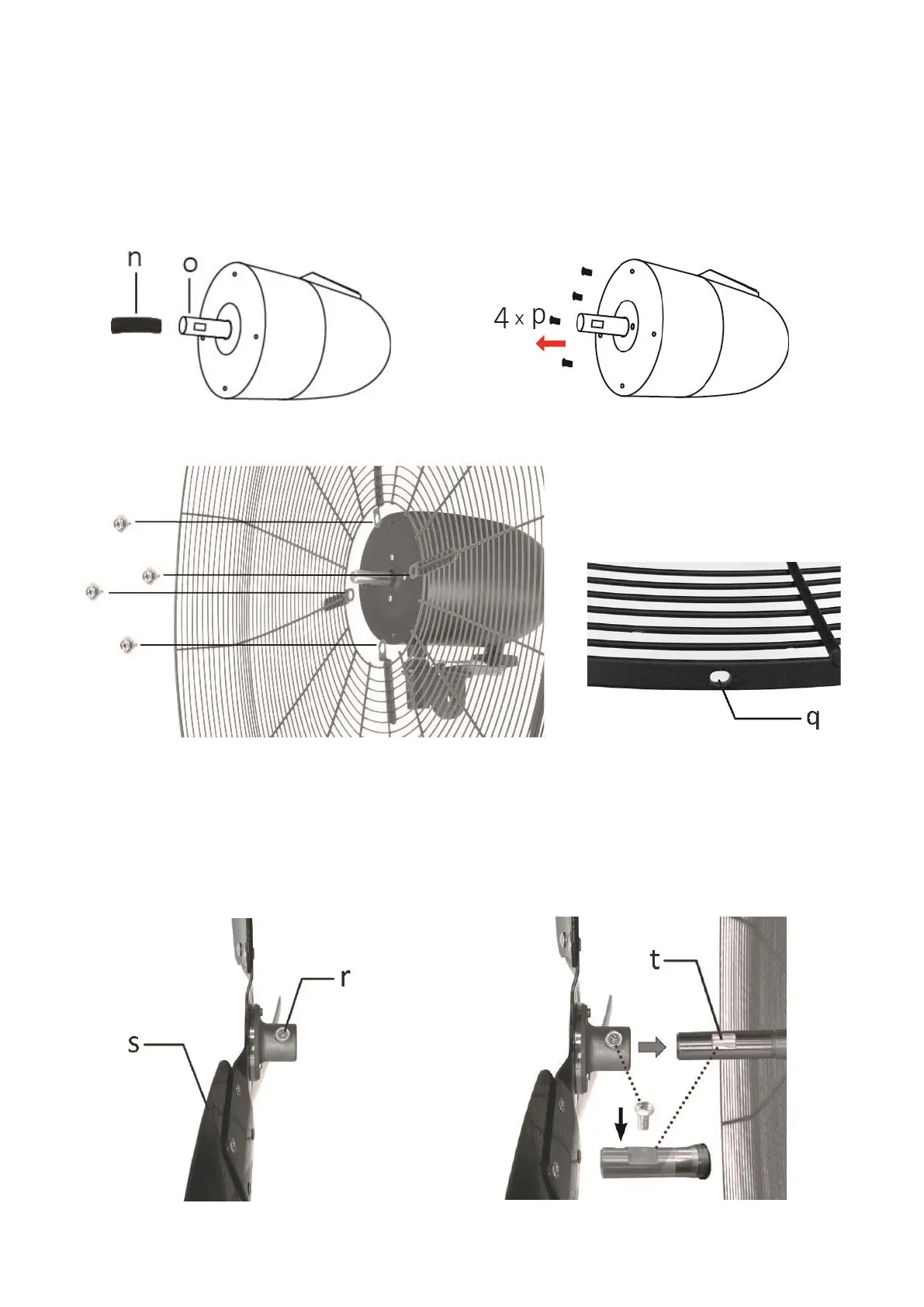

Hinteres Ventilatorgitter montieren
1. Die schwarze Schutzhülse (n) von der Motorwelle (o) abziehen (Abb. 9).
2. Die vier Schrauben (p) vorne am Motor lösen. (Abb.10)
3. Zum Befestigen des hinteren Ventilatorgitters am Motor die Bohrlöcher des Gitters mit der Vorderseite des
Motors fluchten lassen. Die vier Schrauben wieder festziehen. (Abb.11) Darauf achten, dass die Bohrung (q)
am hinteren Gitter unten ist. (Abb. 12)
Abb. 11 Abb. 12
Ventilatorflügel montieren
1. Die Schraube (r) am Ventilatorflügel (s) lösen (Abb. 13).
2. Die Ventilatornabe auf die Motorwelle aufschieben (bis zur Längsnut bzw. flachen Stelle (t) der Motorwelle)
und die Schraube in der Mitte des Ventilatorflügels festziehen (Abb. 14).
Abb. 13 Abb. 14
