Guide de démarrage rapide du VTrak Classe E
100

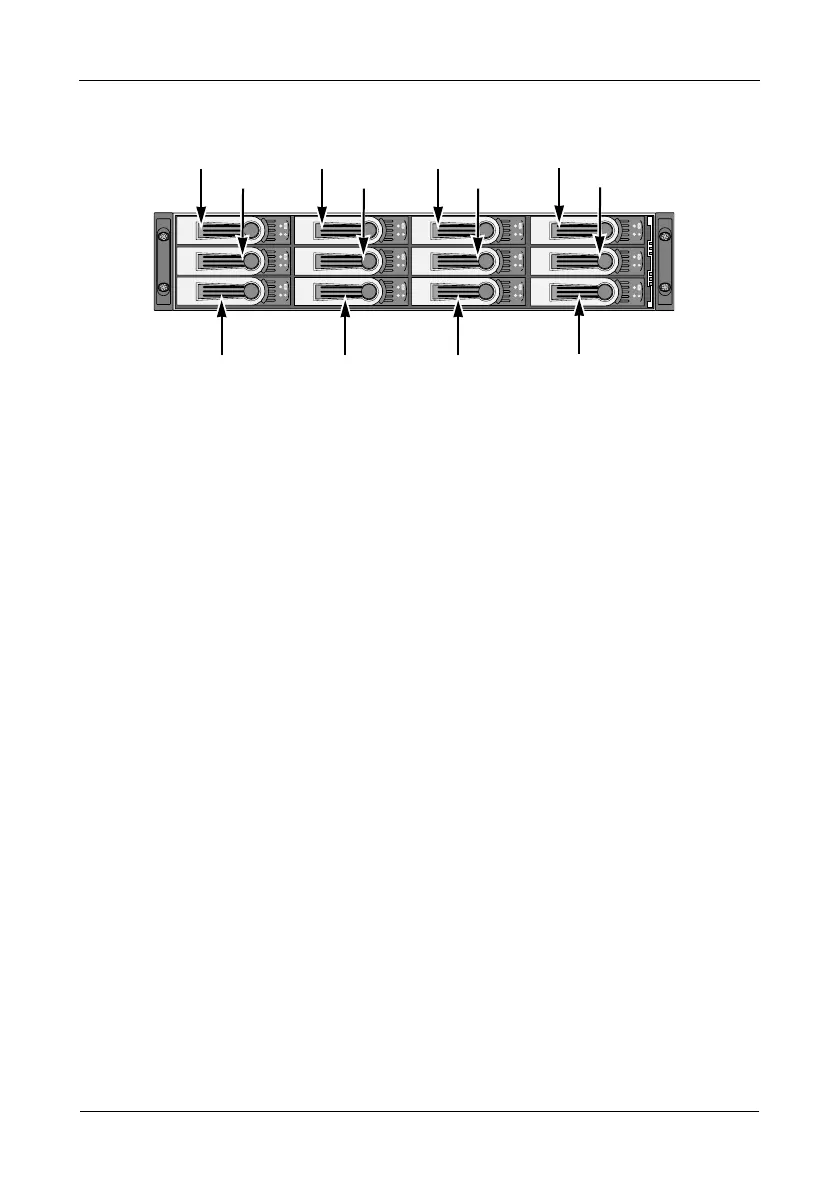

Figure 13. Numéro de logement du lecteur pour VTrak E310f/s
Installez tous les supports de lecteur dans le boîtier du VTrak pour garantir une
bonne ventilation, même si vous n'équipez pas tous les supports de lecteurs de
disque.
Adaptateur AAMUX
Si vous voulez installer des lecteurs SATA sur votre VTrak doté de doubles
contrôleurs—Fibre Channel ou SAS—, vous devez installer un adaptateur
AAMUX avec chaque lecteur SATA. Les adaptateurs AAMUX sont disponibles
auprès de Promise Technology.
Installation des lecteurs de disque
1. Retirez un support de lecteur de disque.
2. Pour les lecteurs SATA uniquement. Mettez l'adaptateur AAMUX dans le
support du lecteur de disque et fixez-le avec les quatre vis. Reportez-vous à
la Figure 15.
• Installez uniquement les vis fournies avec l'adaptateur.
• L'adaptateur doit être installé dans le support avec le connecteur SAS à
l'arrière.
• Serrez chaque vis. Prenez soin de ne pas trop serrer.
3. Avec précaution, placez le lecteur de disque dans le support de lecteur
avant, de façon à ce que les trous de vis situés sur le dessous s'alignent.
Si vous installez un adaptateur AAMUX, veillez à placer le lecteur de disque
SATA dans le support en le faisant glisser de façon à ce que les connecteurs
d'alimentation et de données s'insèrent dans l'adaptateur.
8
65
123
4
7
91011
12
