Guide de démarrage rapide du VTrak Classe E
114
Étape 5 : Configuration des connexions de câbles
série
La connexion série permet à l'interface de ligne de commande (CLI) et à
l'utilitaire de ligne de commande (CLU) de votre PC de surveiller et de contrôler
le VTrak. Le paquet VTrak inclut un câble de données série RJ11 à DB9 pour
chacun des contrôleurs.

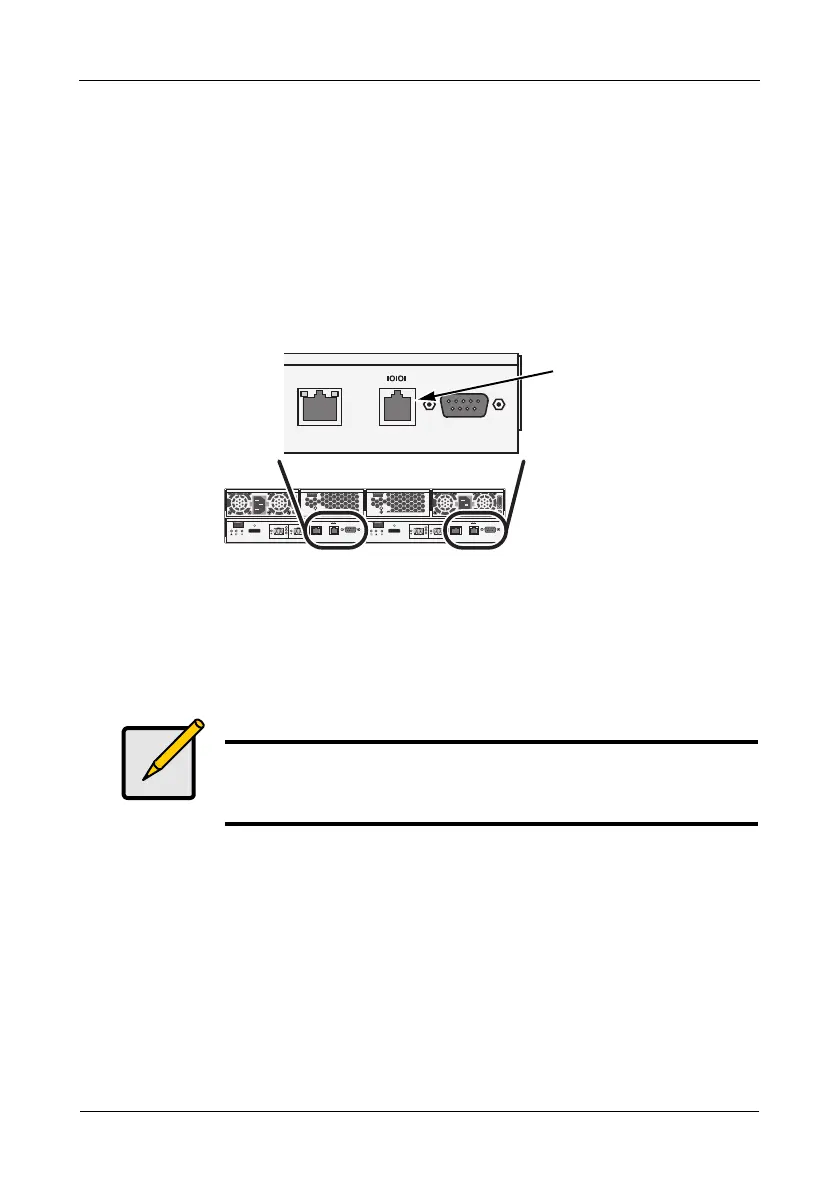

Figure 28. Un connecteur série se trouve sur le contrôleur. L'E310f est
illustré. Les E610f, E610s et E310s sont similaires
Pour configurer la connexion de câble série :
1. Reliez l'extrémité RJ11 du câble de données série au connecteur série RJ11
d'un des modules d'E/S.
2. Reliez l'extrémité DB9 du câble de données série à un port série du PC hôte
ou du serveur.
Remarque
Le connecteur DB9 du contrôleur du VTrak sert à installer un
support UPS, cette fonctionnalité est prévue pour une prochaine
version.
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
Connecteur
série RJ11
