Guida introduttiva di VTrak Classe E
144

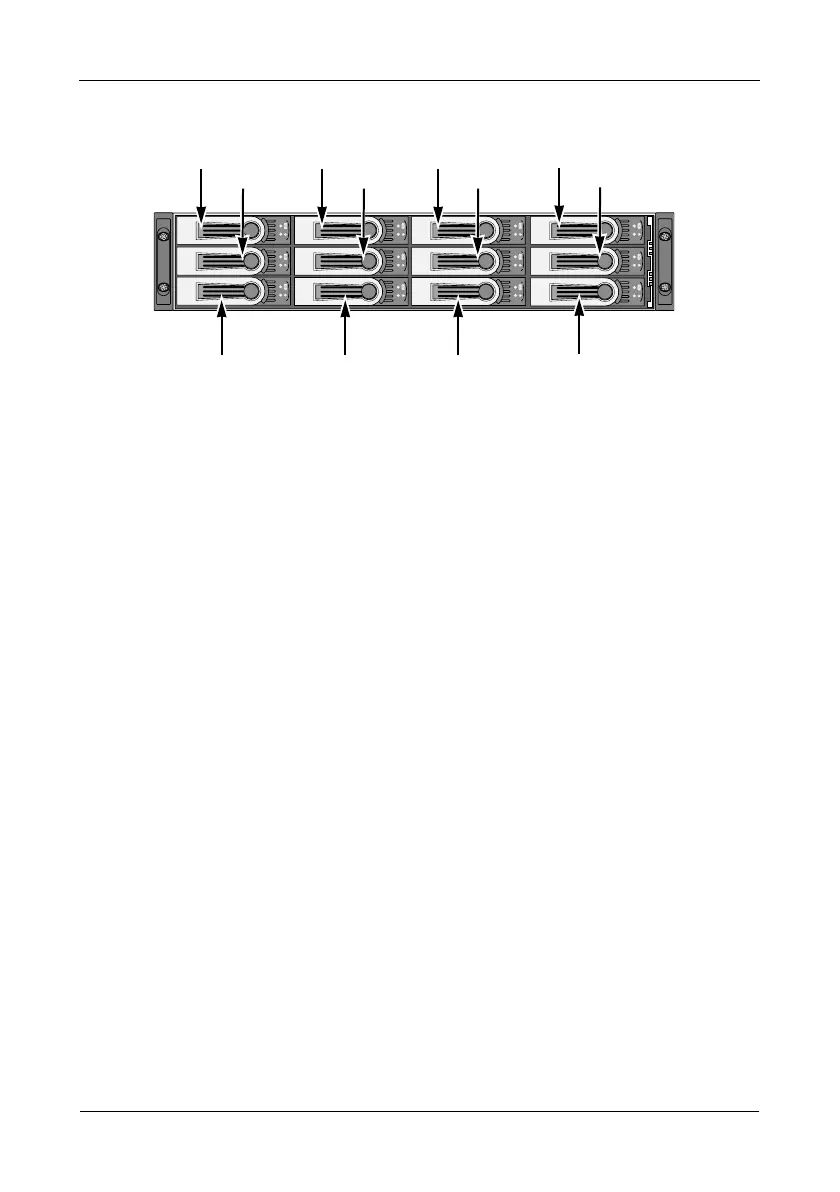

Figura 13.Numerazione degli slot dell'unità VTrak E310f/s
Installare tutti i supporti delle unità nel contenitore del VTrak per garantire un
corretto flusso d'aria, anche se non si inseriscono le unità disco in tutti i supporti.
Adattatore AAMUX
Se il VTrak ha controller doppi, in fibra ottica o SAS, e si prevede di installare
unità SATA, è necessario installare un adattatore AAMUX con ciascuna unità
SATA. Gli adattatori AAMUX sono disponibili presso Promise Technology.
Installazione delle unità disco
1. Rimuovere un supporto dell'unità disco.
2. Solo per unità SATA. Collocare l'adattatore AAMUX nel supporto dell'unità
disco e fissarlo con le quattro viti. Vedere la Figura 15.
• Installare solo le viti fornite con l'adattatore.
• L'adattatore si incastra nel supporto col connettore SAS sul retro.
• Serrare ciascuna vite. Non serrare eccessivamente.
3. Appoggiare con cura l'unità disco nel supporto dell'unità in corrispondenza
della parte anteriore, in modo tale che i fori per le viti sul fondo si allineino.
Se si è installato un adattatore AAMUX, appoggiare l'unità disco SATA nel
supporto e farla scorrere in modo che i connettori di alimentazione e dei dati
si inseriscano nell'adattatore.
4. Inserire le viti attraverso i fori nel supporto dell'unità e sul fondo dell'unità
disco. Vedere la Figura 14.
• Installare solo le viti a testa svasata fornite col VTrak.
• Installare quattro viti per unità.
• Serrare ciascuna vite. Non stringere eccessivamente.
5. Reinstallare il supporto dell'unità nel telaio del VTrak.
Ripetere i punti dal 2 al 5 finché vengono installate tutte le unità disco.
8
65
123
4
7
91011
12
