Paso 3: Instalación de las unidades de disco
187

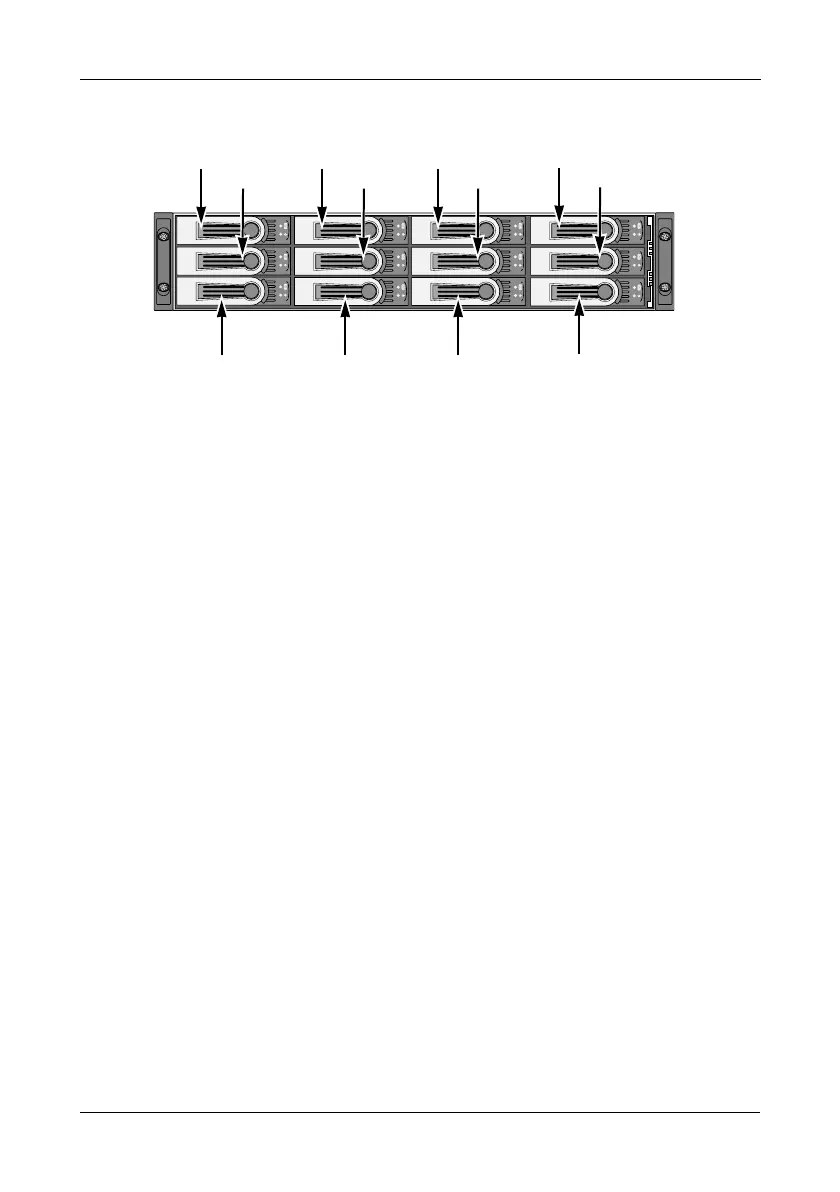

Ilustración 13.Numeración de ranuras de la unidad de VTrak E310f/s
Instale todos los portaunidades en la caja de VTrak para asegurarse un flujo de
aire adecuado, aunque no llene todos los portaunidades con unidades de disco.
Adaptador AAMUX
Si su VTrak tiene controladoras duales (Fibre Channel o SAS) y tiene pensado
instalar unidades SATA, deberá instalar un adaptador AAMUX con cada unidad
SATA. Los adaptadores AAMUX están disponibles en Promise Technology.
Instalación de las unidades de disco
1. Extraiga un portaunidades de disco.
2. Sólo unidades SATA. Coloque el adaptador AAMUX en el portaunidades de
disco y fíjelo con los cuatro tornillos. Véase la Ilustración 15.
• Instale sólo los tornillos suministrados con el adaptador.
• El adaptador se fija al portaunidades con el conector SAS en la parte
trasera.
• Ajuste los tornillos. Procure no apretarlos demasiado.
3. Coloque con cuidado la unidad de disco en el portaunidades por la parte
delantera para que los orificios para tornillos de la parte inferior estén alineados.
Si ha instalado un adaptador AAMUX, coloque la unidad de disco SATA en
el portaunidades y deslícela de modo que los conectores de alimentación y
de datos se introduzcan en el adaptador.
4. Inserte los tornillos por los orificios del portaunidades y en la parte inferior de
la unidad de disco. Véase la Ilustración 14.
• Coloque únicamente los tornillos avellanados que se suministran con
VTrak.
• Coloque cuatro tornillos por unidad.
• Ajuste los tornillos. Procure no apretarlos demasiado.
8
65
123
4
7
91011
12
