Paso 5: Instalación de las conexiones de los cables de serie
201
Paso 5: Instalación de las conexiones de los
cables de serie
La comunicación serie permite a la interfaz de línea de comandos (Command
Line Interface, CLI) y al programa de utilidades de línea de comandos
(Command Line Utility, CLU) del PC supervisar y controlar la unidad VTrak. El
paquete de VTrak incluye un cable de datos en serie de RJ11 a DB9 para cada
controladora.

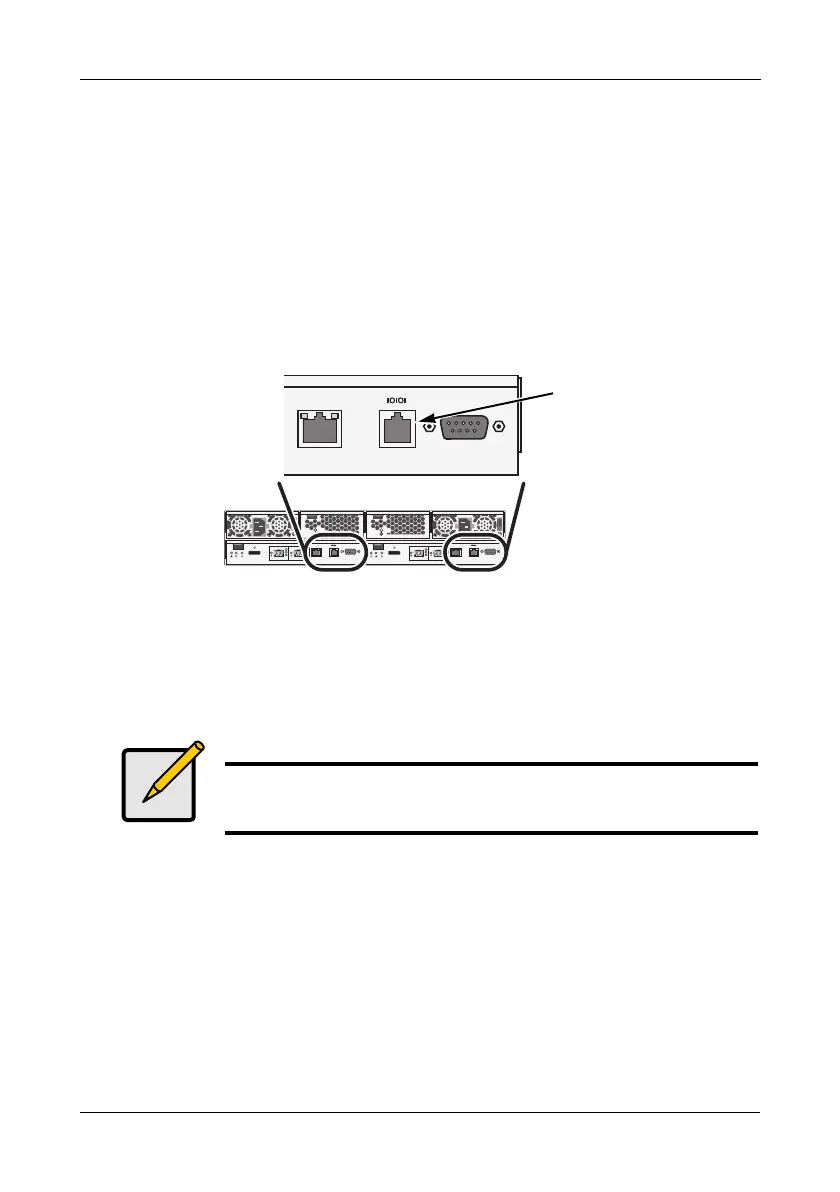

Ilustración 28.En la controladora hay un conector serie. Se muestra el
E310f. E610f, E610s y E310s son similares
Para configurar una conexión por cable de serie:
1. Conecte el extremo RJ11 del cable de datos en serie al conector en serie
RJ11 en uno de los módulos de E/S.
2. Conecte el extremo DB9 del cable de datos en serie a un puerto serie del
servidor o PC host.
Nota
El conector DB9 de la controladora VTrak es para un soporte
UPS, pensado para una futura versión.
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
Conector de
serie RJ11
