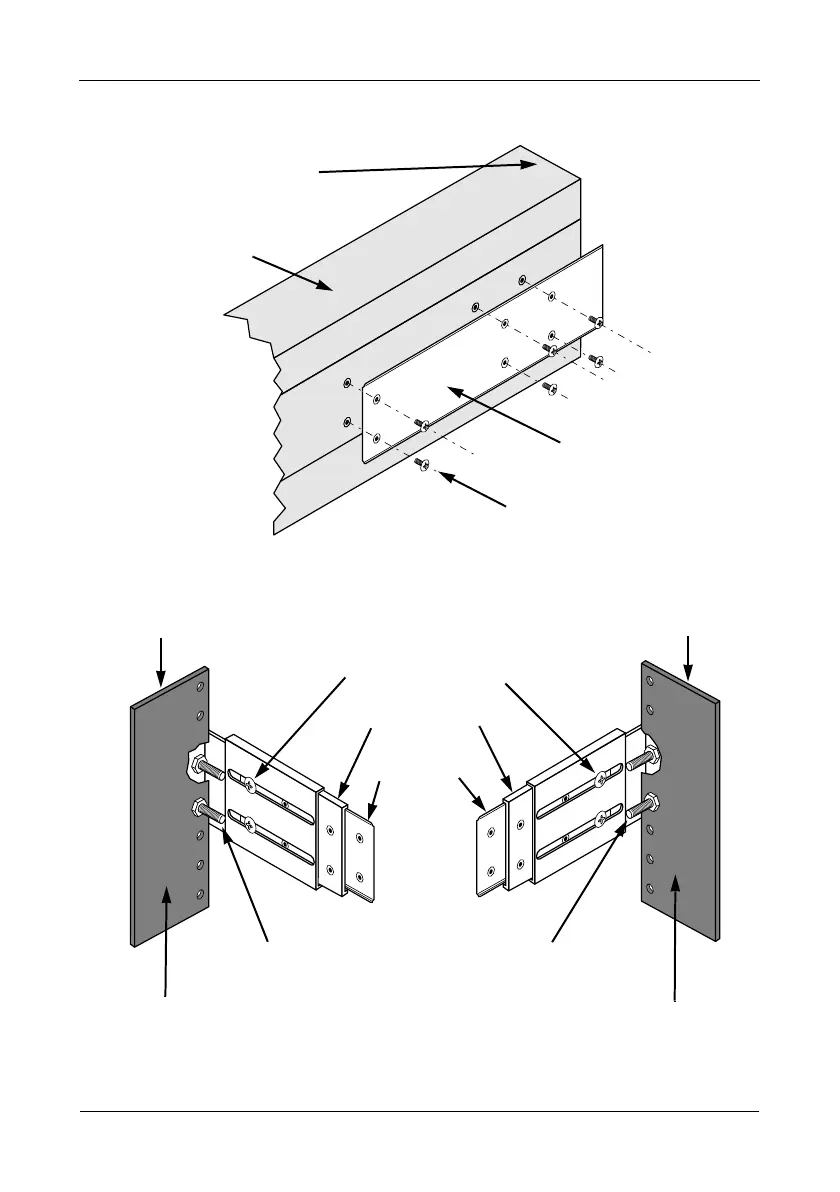

Рис. 10. Установка подвижных фланцев
Рис. 11. Установка крепежной направляющей
Подвижная
пластина
VTrak E310f/s
Винты (по 6 с каждой стороны)
Задняя сторона подсистемы
(конец разъема)
Внутренняя сторона стойки
Передняя сторона стойки
Крепежный винт
направляющей
(не прилагается)
Регулировочный винт
направляющей
Крепежная направляющая
Крепежный винт
направляющей
(не прилагается)
Внутренняя сторона стойки
Задняя сторона стойки
Подвижная
пластина
