Руководство по быстрому началу работы VTrak EClass
230

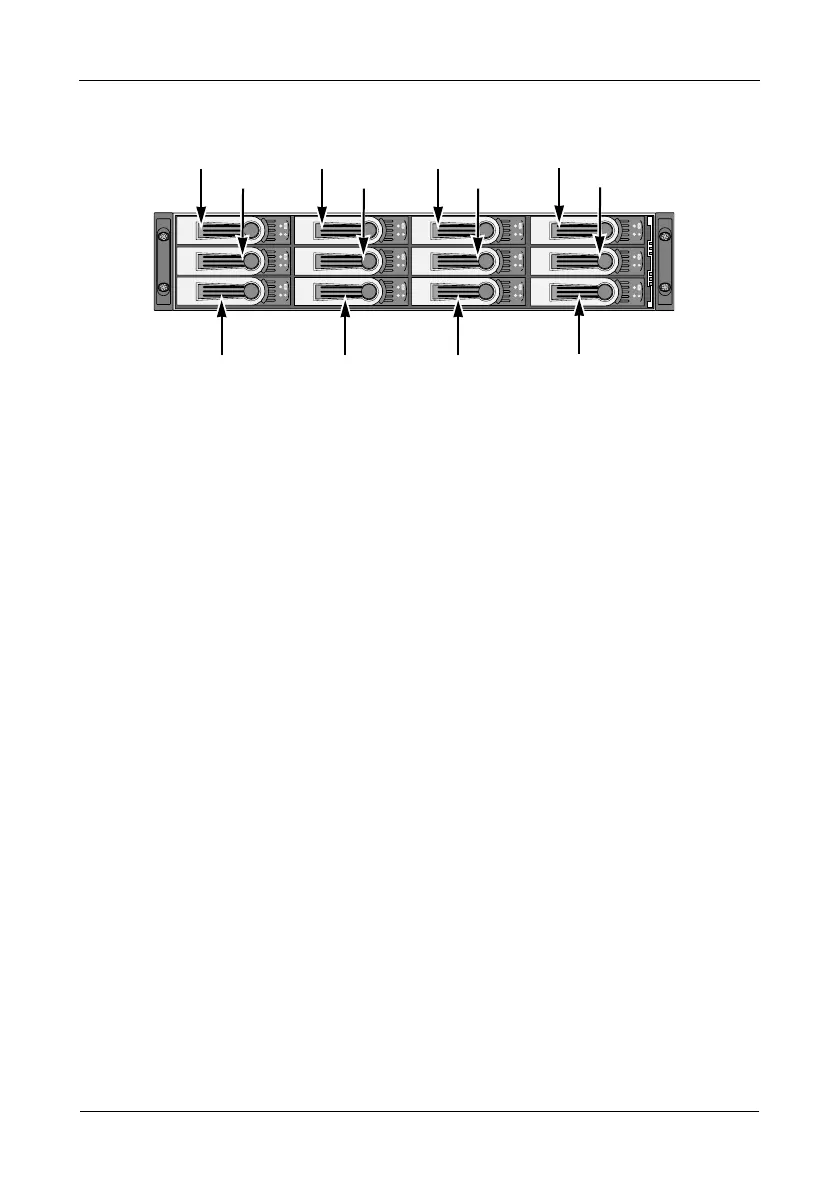

Рис. 13. Нумерация гнезд для дисководов VTrak E310f/s
Установите все держатели дисков в корпус VTrak для обеспечения
правильной циркуляции воздуха, даже если не во всех держателях
имеются дисководы.
Адаптер AAMUX
Если у подсистемы VTrak существует два контроллера—Fibre Channel или
SAS—и планируется установить дисководы SATA, необходимо установить
адаптер AAMUX для каждого дисковода SATA. Адаптеры AAMUX
поставляются компанией Promise Technology.
Установка дисководов
1. Извлеките держатель для дисковода.
2. Только дисководы SATA. Установите адаптер AAMUX в держатель для
дисковода и прикрепите его с помощью четырех винтов. См. Рис. 15.
Устанавливайте только винты, прилагаемые к адаптеру.
Адаптер следует устанавливать в держатель с разъемом SAS на
задней панели.
Затяните каждый винт. Постарайтесь не затягивать слишком туго.
3. Осторожно установите дисковод в держатель для дисковода так, чтобы
совпали отверстия для винтов на основании.
Если адаптер AAMUX установлен, поместите дисковод SATA в держатель
так, чтобы разъемы питания и передачи данных были подключены к
адаптеру.
4. Вставьте винты в отверстия, расположенные на держателе для дисковода
и на основании дисковода. См. Рис. 14.
Устанавливайте только винты с потайной головкой, поставляемые с
устройством VTrak.
8
65
123
4
7
91011
12
