Шаг 5. Установка соединений соединения
последовательного кабеля
Последовательное соединение позволяет с помощью интерфейса
командной строки и программы командной строки на компьютере
контролировать и управлять подсистемой VTrak. В комплект VTrak входит
один кабель передачи данных последовательного порта RJ11наDB9 для
каждого из контроллеров.

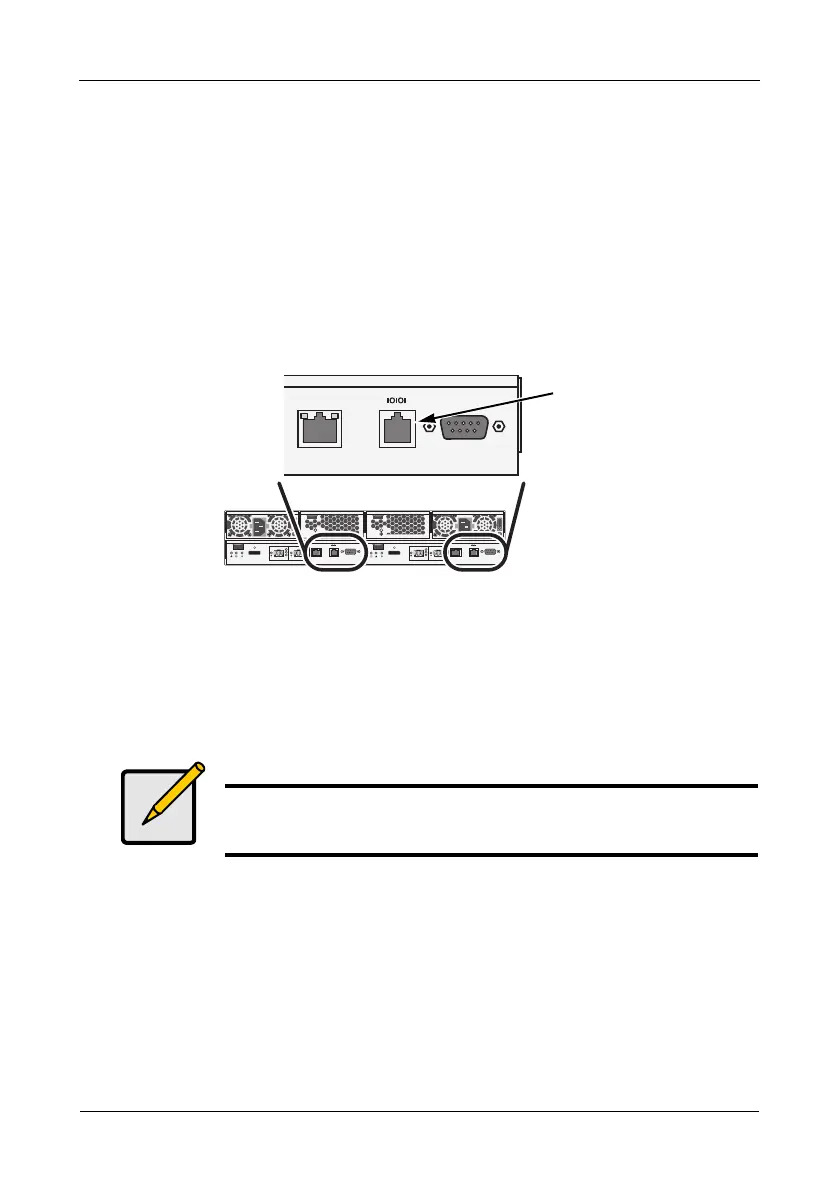

Рис. 28. Разъем последовательного порта находится на контроллере. Показана
модель E310f. Модели E610f, E610s и E310s являются аналогичными
Для установки соединения с помощью кабеля последовательного порта
выполните следующее.
1. Подключите конец кабеля RJ11 последовательной передачи данных к
разъему последовательного порта RJ11 одного из модулей ввода$вывода.
2. Подключите конец кабеля последовательной передачи данных DB9 к порту
последовательной передачи на хост$компьютере или сервере.
Примечание
Разъем DB9 на контроллере VTrak предназначен для поддержки
ИБП, который будет поставляться с будущей моделью.
