手順 2：VTrak のラックへの取り付け
269
E310f/s
付属の取り付け用レールを使用して、E クラスサブシステムをラックに取り付けます。
お手持ちのレールを使用して取り付けることもできます。

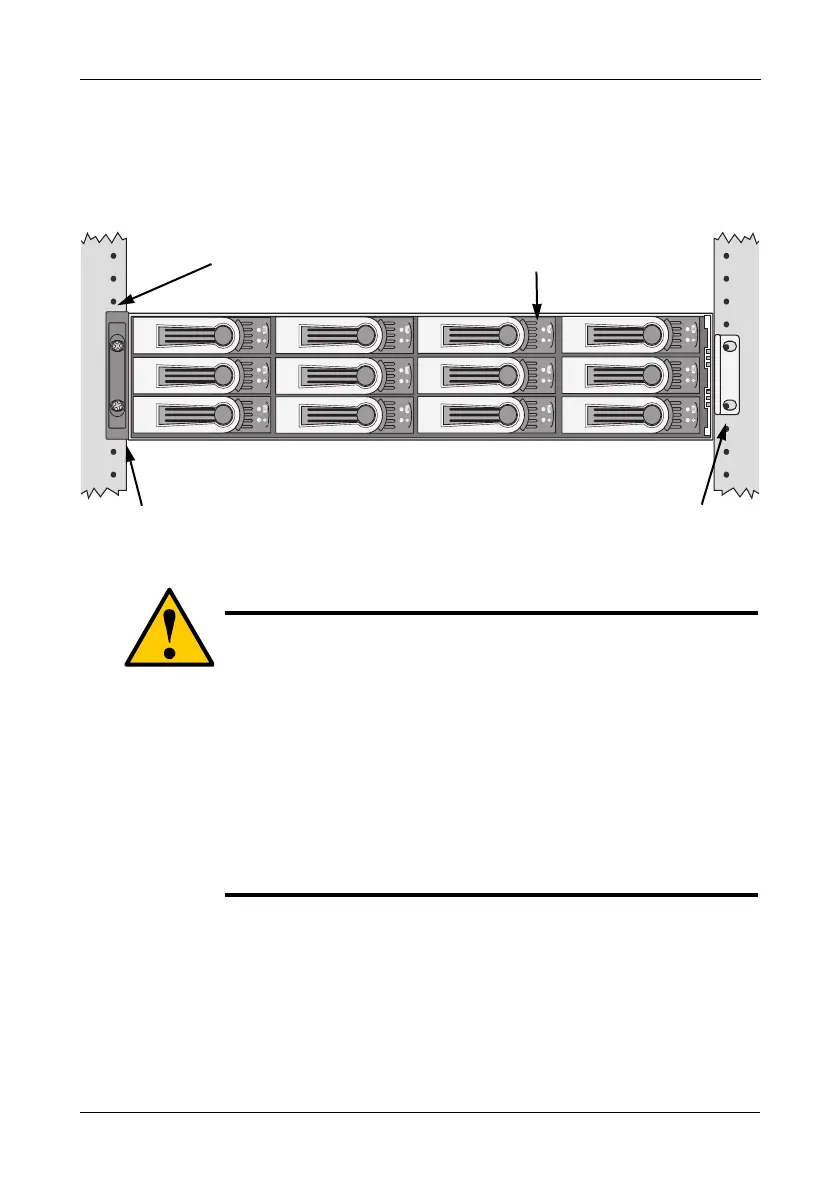

図 9. 付属のレールを使用した VTrak E310f/s のラックへの取り付け
付属の取り付け用レールを使用して VTrak サブシステムをラックに取り付けるには、
次の手順に従います。
1. 取り付け用レールがラックシステムに適合していることを確認します。図 11. を参
照してください。
2. 取り付け用レールからプレートを引き出します。
3. VTrak サブシステムの各側面にプレートを 1 枚取り付けます。
プレートの
6 個の穴を、サブシステムの対応する穴に合わせます。各プレートを
6
本のネジ（付属品）で取り付けます。図 10. を参照してください。
警告
•VTrak サブシステムを持ち上げ、ラックシステムへの配置と取り付
けを安全に行うには、最低
2 人必要です。
•VTrak サブシステを持ち上げる際は、取っ手、電源装置、または
コントローラユニットを持つのではなく、サブシステムそのものを
持ち上げてください。
• サブシステムをサポートするためのレールを使用せずに、VTrak
サブシステムをラックに取り付けることは避けてください。
• 取り付け手順を良く理解している、資格を持った電気技術者だけが、
VTrak サブシステムの取り付けを行ってください。
•VTrak サブシステムの取り付け、またはコンポーネントの交換を行
う前に、すべてのスイッチがオフになっていることを確認してくだ
さい。
ラックの支柱
VTrak E310f/s
ラック支柱の外側に装着する
取り付け用レール（付属品）
ラック支柱の外側に
装着する取っ手
