手順 5:シリアルケーブル接続の設定
287
手順 5:シリアルケーブル接続の設定
シリアル通を使って、お使いの PC でコマンドラインインタフェース(CLI)とコマン
ドラインユーティリティ(
CLU)を通して VTrak のモニタおよび管理ができます。
VTrak パッケージには、各コントローラに 1 本の RJ11-to-DB9 シリアルデータケーブ
ルが含まれています。

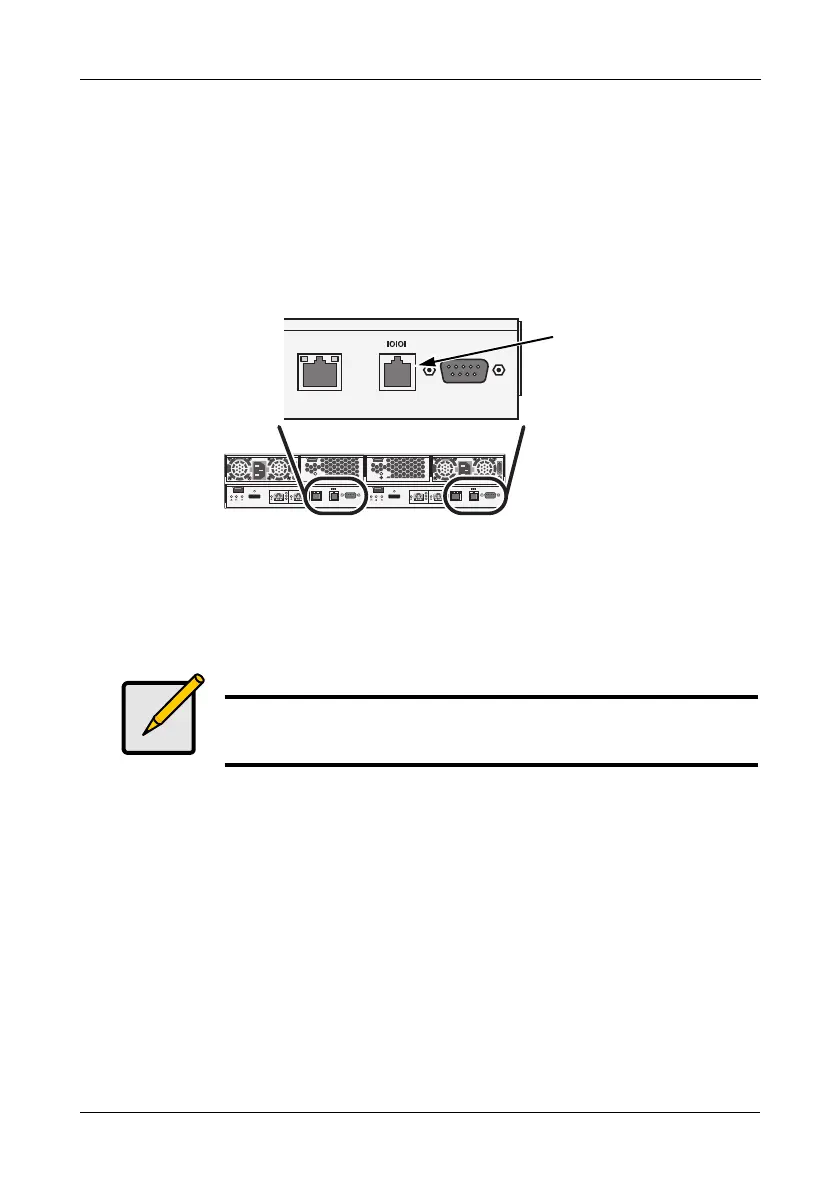

28. シリアルコネクタは、コントローラに位置しています。E310f が表示されてい
ます。
E610fE610s、および E310s も同様
シリアルケーブル接続を設定するには、次の手順を行します。
1. シリアルデータケーブルの RJ11 端子を一 I/O モジュールの RJ11 シリアルコ
ネクタに接続します。
2. シリアルデータケーブルの DB9 端子を、ホスト PC またはサーバーのシリアルポー
トに接続します。
メモ
VTrak コントローラ DB9 コネクタは、今後リリースされる定の
UPS
サポート用です。
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
RJ11 シリアル
コネクタ
