步驟 2:將 VTrak 裝載到支架中
311
4. 使機箱一金屬板滑入導軌。
導軌設可使金屬板順利滑動。
5. 兩個的托架導軌凸緣對應連接凸緣個導軌終端
6. 安裝導軌調整螺絲 ( 包括 ) 藉由凸緣進入導軌。
凸緣四顆螺絲。 請參閱圖 5
7. 放置子系統伴隨裝載導軌進入您的支架機櫃系統。
8. 藉由您的支架機櫃系統使用連接螺絲,連接裝載導軌組件至支架機櫃外
9. 在支架機櫃的導軌配件相符
10. 緊調整螺絲和連接螺絲。
11. 放置 VTrak 子系統在導軌上。
12. 您的支架機櫃系統使用連接螺絲,通過每一個手柄固定 VTrak 子系統至支
架機櫃。

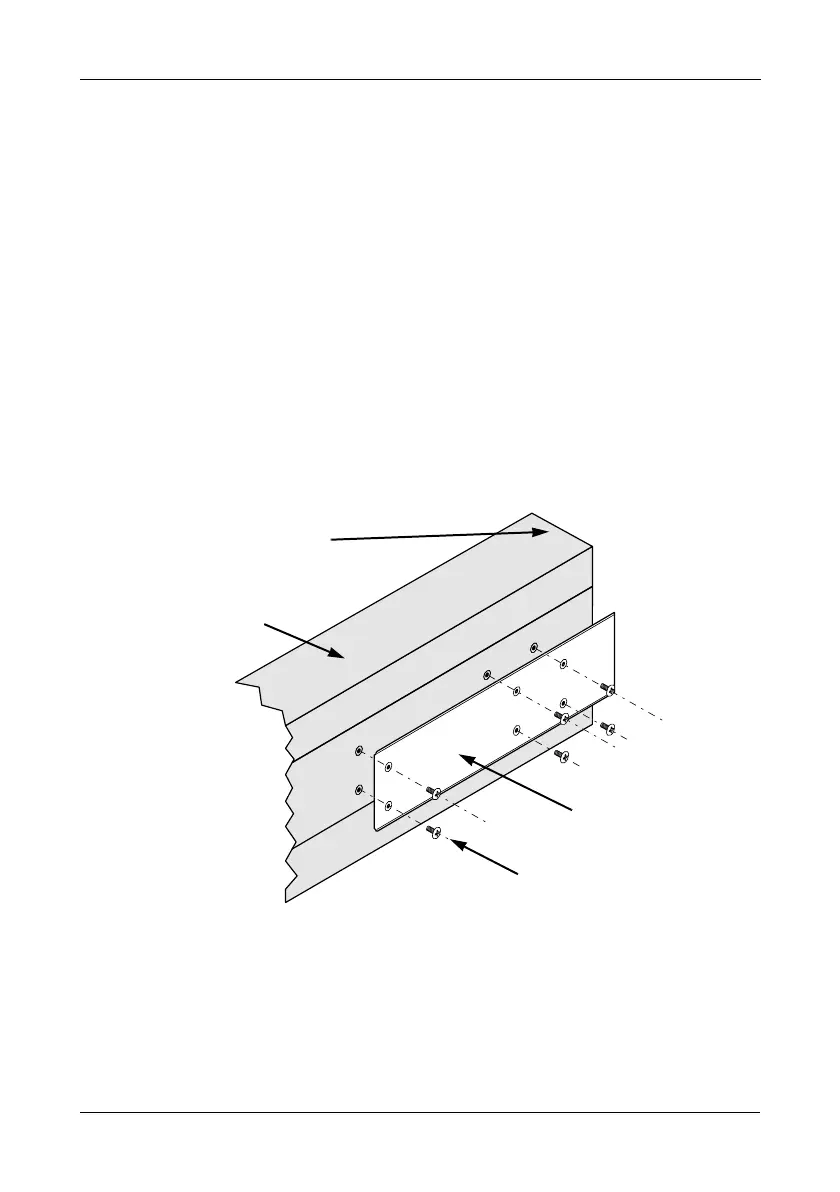

10 滑動凸緣安裝
金屬板
VTrak E310f/s
螺絲 ( 每側 6 )
子系統的 ( 連接埠終端 )
