VTrak E- 分類快速啟動指南
314

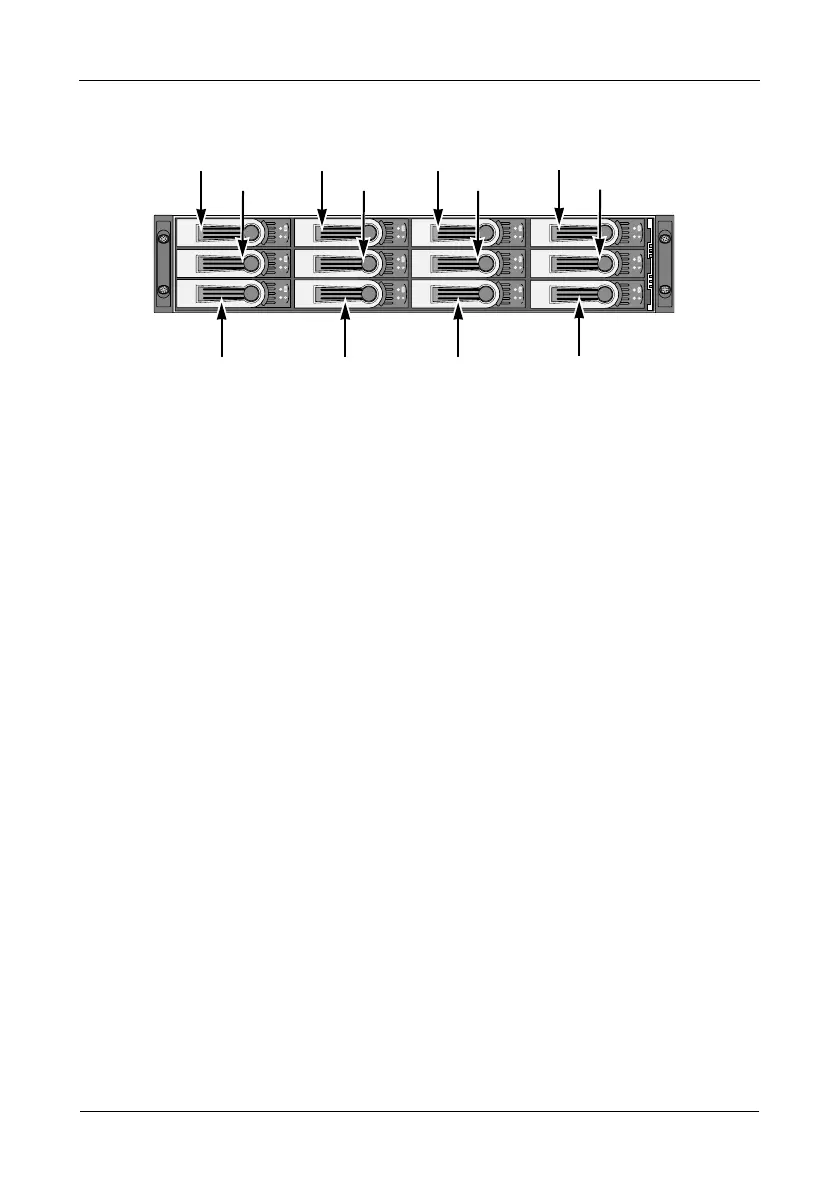

圖 13。
VTrak E310f/s
磁碟機插槽編號
即使您並未在所有抽取匣中都裝入硬碟，也請將全部的硬碟抽取匣裝入 VTrak 機
箱中，以確保適宜的空氣流通。
AAMUX 配接器
如果您的 VTrak 有雙重控制器 — 光纖通道或 SAS — 而且您想安裝 SATA 磁碟機
時，您必須為各個 SATA 磁碟機安裝 AAMUX 配接器。 如需 AAMUX 配接器，請
洽喬鼎資訊購買。
安裝磁碟機
1. 卸下硬碟抽取匣。
2. 僅適用 SATA 磁碟機。 將 AAMUX 配接器放置在硬碟抽取匣中，並以四顆螺
絲鎖住。 請參閱圖 9。
• 請只安裝隨配接器提供的螺絲。
• 配接器可恰好放入抽取匣中，SAS 連接埠位於後方。
• 鎖緊每顆螺絲。 請注意勿過分鎖緊。
3. 小心地將磁碟機置入前方的硬碟抽取匣，使得底部的螺絲孔對齊。
如果您安裝了 AAMUX 配接器，請將 SATA 磁碟機放入抽取匣中並滑動之，
使電源與資料連接埠插入配接器中。
4. 將螺絲穿過硬碟抽取匣的螺絲孔，鎖入磁碟機底部。 請參閱圖 8。
• 安裝時，僅能使用 VTrak 隨附的鑽頭孔螺絲。
• 每台磁碟機安裝四顆螺絲。
• 鎖緊每顆螺絲。 請小心勿鎖
的太緊。
5. 將硬碟抽取匣重新安裝至 VTrak 底架上。
重複步驟 2 到 5，直到所有磁碟機都已安裝完畢為止。
8
65
123
4
7
91011
12
