Promise Technology VTRAK E610f Quick Start Guide

VTrak E- 分類快速啟動指南
320
設定 JBOD 擴充
擴充磁碟機號碼 :
1. 連接 在 E610f 或 E310f 控制器上的 SAS 擴充連接埠至在第一 J610s 或
J310s 單元 I/O 模組中的 CN2 連接埠 ( 隨附一菱形圖示 )。請參閱圖 14。
2. 在第一 J310s 單元連接 CN1 連接埠 ( 隨附一圓型圖示 ) 至下一個 J610s 或
J310s 單元 I/O 模組上的 CN2 連接埠 ( 隨附一菱形圖示 )
3. 以相同的方式連接剩下的 J610s 或 J310s 單元。
請確定連接圓型圖示至菱形圖示或反之亦然。
您可以在 JBOD 擴充內組合 J610s 與 J310s 單元。

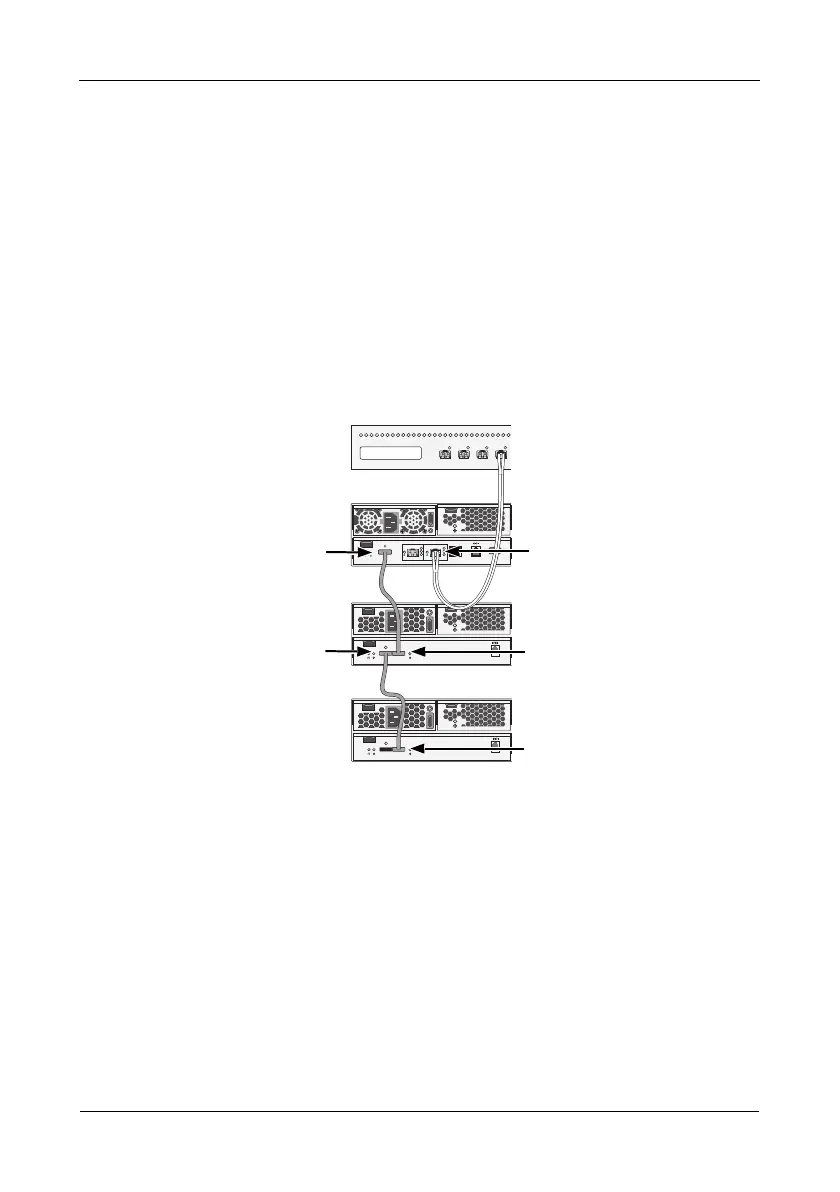

圖
20。 JBOD 資料連線。 E310f 與 J310s 是如圖所示。 E610f 與 J610s 相似
您可以擴充 SAN 系統，使其不存在單點故障。 請參閱此類架構需要 : 圖 15。
• 兩台光纖通道交換機
• 各主機 PC 或伺服器中的兩塊光纖通道 HBA 插卡
• 網路交換機 ( 未顯示 )
• 各主機 PC 或伺服器中的網路介面卡 (NIC)
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
115200
8 N 1
O
I
115200
8 N 1
SAS 連接埠
J310s
FC 交換機
FC 連接埠
E310f
CN1
CN2
J310s
CN2
