VTrak E- 分類快速啟動指南
328
步驟 5 ：設定序列連接線的連線
序列通訊可以讓您 PC 上的命令列介面 (CLI) 與命令列公用程式 (CLU) 監控
VTrak。 VTrak 套件包括一每個控制器 RJ11 至 DB9 序列資料連接線。

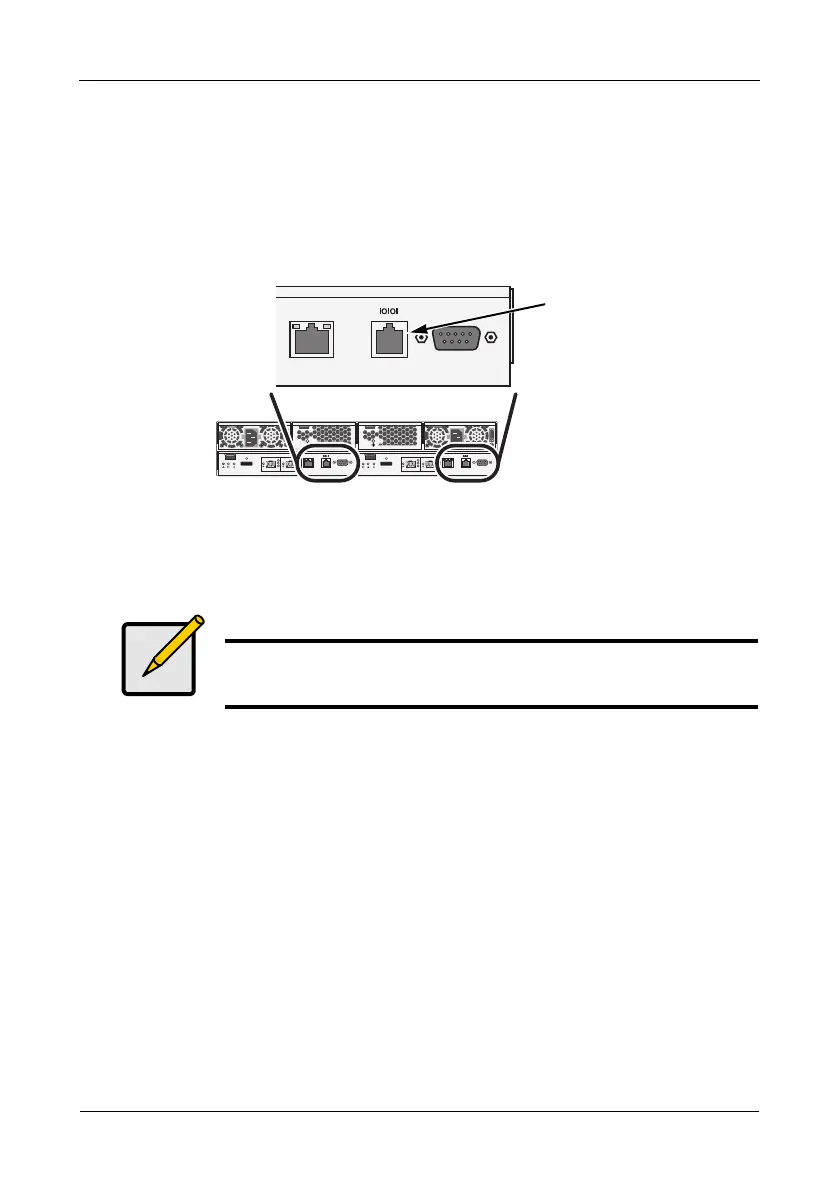

圖 28。 序列連接埠位於連接器上。
E310f 如顯示。 E610f 、 E610s 與 E310s 是相
似的
安裝序列纜線連線 :
1. 連接 RJ11 序列資料連接線的終端至在其一 I/O 模組的 RJ11 序列連接埠。
2. 將序列資料連接線的 DB9 終端連接至主機 PC 或伺服器上的序列埠。
註 :
VTrak 控制器上的 DB9 連接埠將作為不間斷電源支援之用，此功
能將在未來的版本推出。
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
RJ11 序列連接埠
