步骤 2：将 VTrak 安装到机架中
353
E310f/s
使用提供的安装导轨将 E-Class 子系统安装到机架中。 也可使用现有导轨。

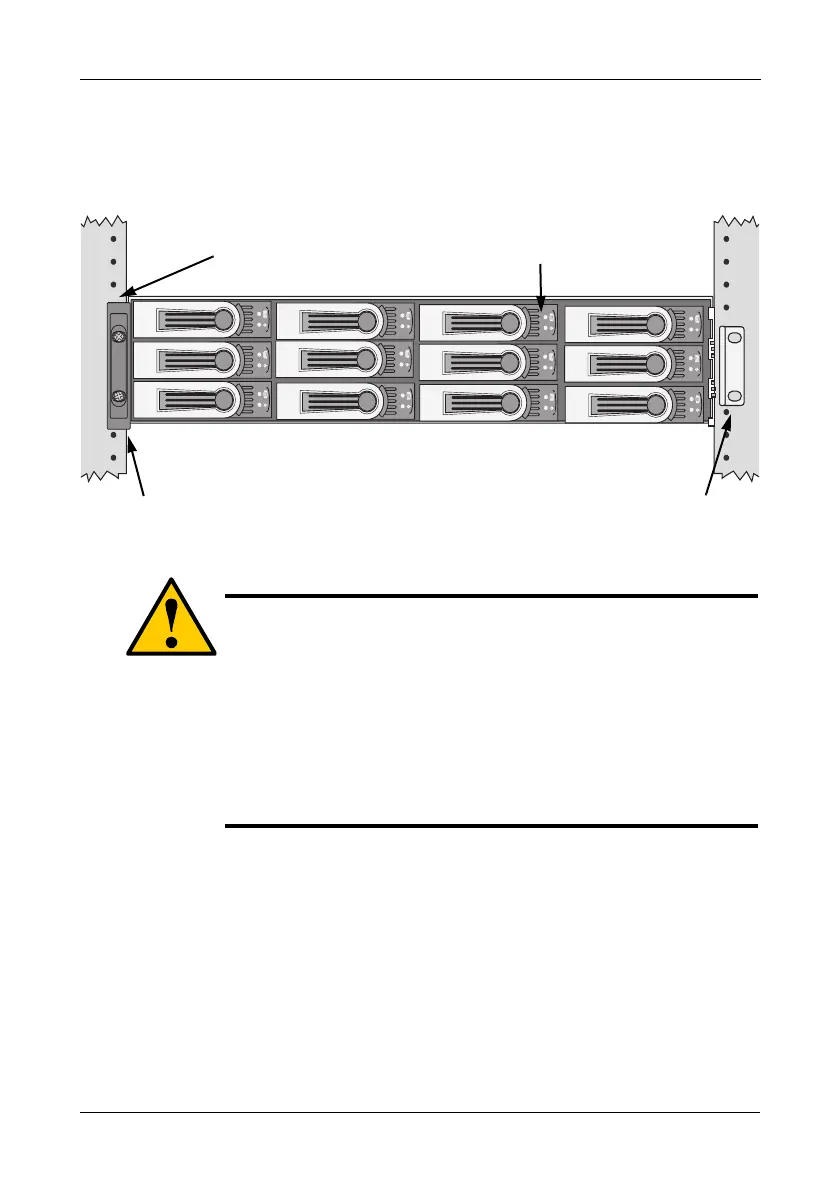

图 9。 使用提供的导轨将
VTrak E310f/s
安装到机架中
要使用提供的安装导轨将 VTrak 子系统安装到机架中：
1。 检查安装导轨在机架系统中的拟合情况。 请参阅图 11。
2。将金属板滑出安装导轨。
3。在 VTrak 子系统的每一侧安装一个金属板。
使金属板上的六个孔与子系统上相应的孔对齐。 用六颗螺钉 （随附）连接每
块金属板。 请参阅图 10。
4。将其中一条导轨滑过机壳一侧的金属板。
导轨设计旨在便于能够在金属板上自由滑动。
5。 在导轨的每端安装一个法兰，使导轨位于双孔支架上法兰的相对侧。
小心
• 至少需要两个人才能将 VTrak 子系统安全地提起、放置并将其
安装到机架系统中。
• 请勿通过手柄、电源或控制器单元来提起或移动 VTrak 子系
统。 必须握住子系统机身。
• 请勿在没有导轨支撑子系统的情况下将 VTrak 子系统安装到机
架中。
• 只有对安装步骤比较熟悉的合格电工才可安装 VTrak 子系统。
• 安装 VTrak 子系统或更换组件前，应确保所有开关均已关闭。
机架立柱
VTrak E310f/s
在机架立柱外侧安装导轨 （随附）
手柄安装在机架立柱外侧
