VTrak E-Class Kurzanleitung
70
Schritt 5: Einrichten von seriellen
Kabelverbindungen
Durch serielle Verbindung können Sie auf Ihrem PC die Befehlszeilenschnittstelle
(CLI) und das Befehlszeilendienstprogramm (CLU) ausführen, um den VTrak zu
überwachen und zu steuern. Das VTrak-Paket beinhaltet ein RJ11-auf-DB9
serielles Datenkabel für jeden Controller.

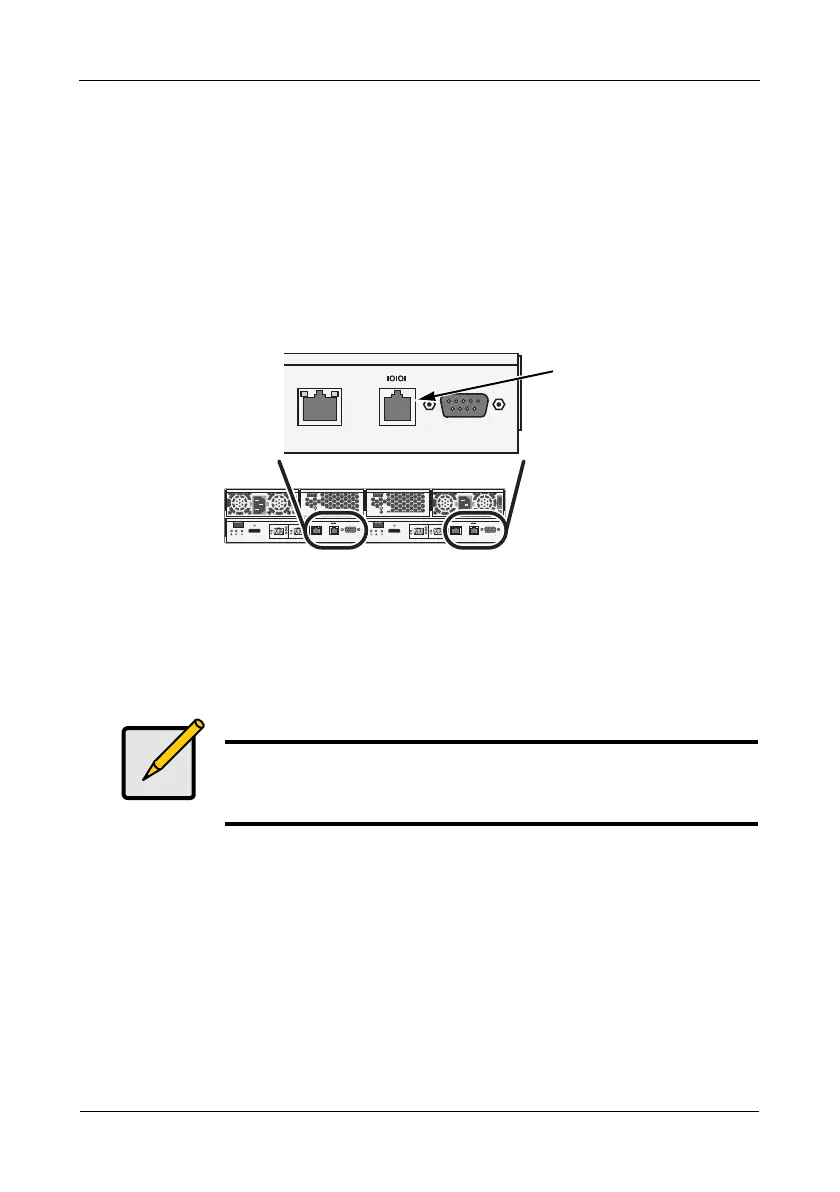

Abbildung 22. Ein serieller Anschluss ist auf dem Controller vorhanden.
E310f wird abgebildet. E610f, E610s und E310s sind ähnlich
So richten Sie eine serielle Kabelverbindung ein:
1. Verbinden Sie das RJ11-Ende des seriellen Datenkabels mit dem seriellen
RJ11-Anschluss eines der E/A-Module.
2. Verbinden Sie das DB9-Ende des seriellen Datenkabels mit der seriellen
Schnittstelle des Host-PCs oder Servers.
Anmerkung
Der DB9-Anschluss des VTrak-Controllers ist für die Kommuni-
kation mit einer USV vorgesehen, die für zukünftige Versionen des
Geräts geplant ist.
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
Serieller RJ11-
Anschluss
